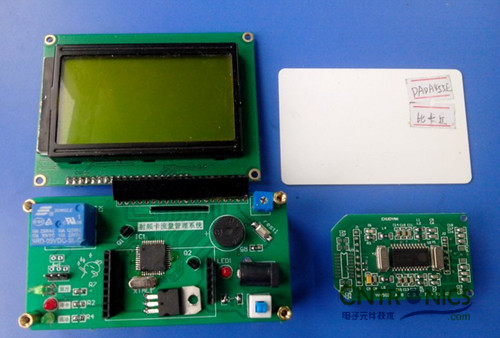

先來個全家福！?。?br />

IC卡的特點：

a、存儲容量大。磁卡的存儲容量大約在200個字符；IC卡的存儲容量根據型號不同，小的幾百個字符，大的上百萬個字符。

b、安全保密性好，不容易被復制，IC卡上的信息能夠隨意讀取、修改、擦除，但都需要密碼。

c、CPU卡具有數據處理能力。在與讀卡器進行數據交換時，可對數據進行加密、解密，以確保交換數據的準確可靠；而磁卡則無此功能。

d、使用壽命長,可以重復充值。

e、IC卡具有防磁、防靜電、防機械損壞和防化學破壞等能力，信息保存年限長，讀寫次數在數萬次以上。

思路：

首先讀取IC卡，將IC卡存儲的信息顯示出來，如果顯示成功，則打開電磁閥，開啟外部中斷計數脈沖，根據脈沖個數進行相應的扣款操作。比如每10個脈沖扣相應的金額，完成扣款后同時返回余額，并顯示出來。寫一個上位機對姓名，錢包，學號等進行更改。
[page]

材料：

2個EHY射頻卡讀寫模塊     串口協議    用于讀寫射頻卡

2個STC12C5A60S2單片機    選他是因?yàn)槭请p串口，并且速度還不

繼電器                      控制電磁閥
若干三極管 8050 8550

若干驅動蜂鳴器，繼電器   LED

2個7805穩壓

2個12864液晶

2個流量計               一熱一冷（熱的是銅材質的）

2個電磁閥               一熱一冷（熱的是銅材質的）

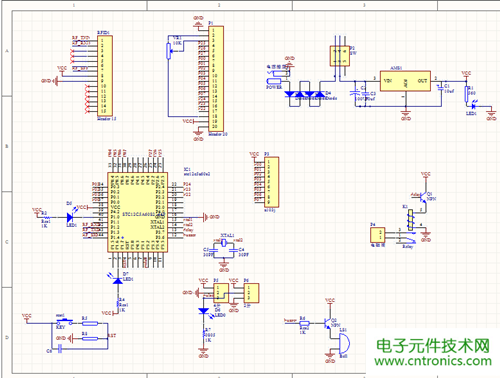

原理圖以及PCB圖

首先設計電路圖，IO口其實沒幾個



圖里面的錯誤：

1、驅動繼電器的三極管大家用8050，

2、PCB上，液晶倒數第二腳沒接VCC，導致液晶有數據不顯示，后來發現，原理圖里面沒有接，可以重畫。

驅動12864

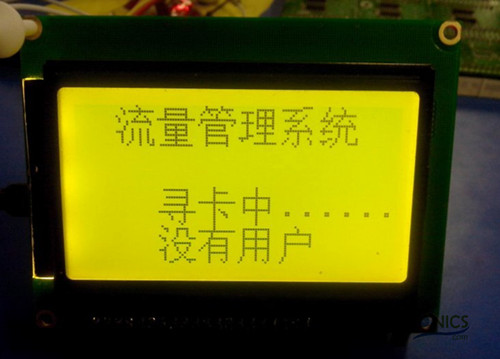

沒有用戶，等待模式。

[page]

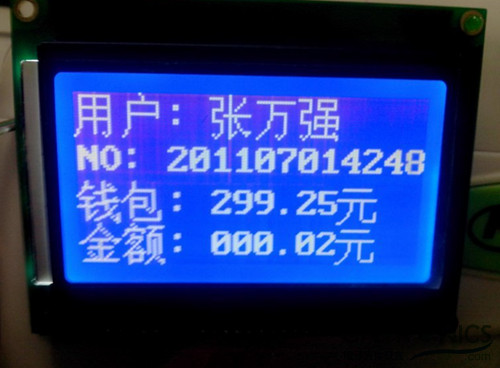

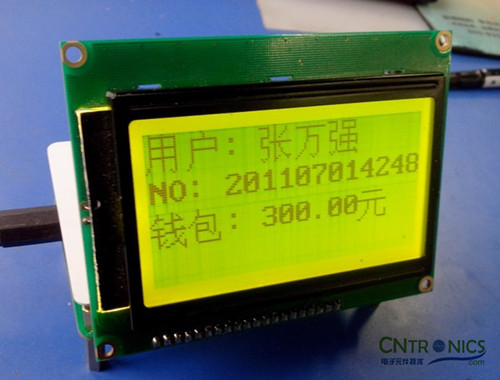

讀到卡了，顯示姓名，學號，錢包。


隨著流量計脈沖個數增長，單片機進行計費，同時進行扣款操作，操作完畢顯示當前余額。

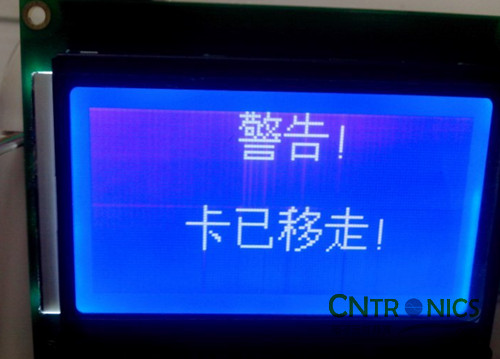

用戶移走卡，蜂鳴器長鳴一聲，提示卡已移走。


上位機（改變姓名，充值，初始化等操作，依賴于模塊） 用C#寫語言編寫。
[page]

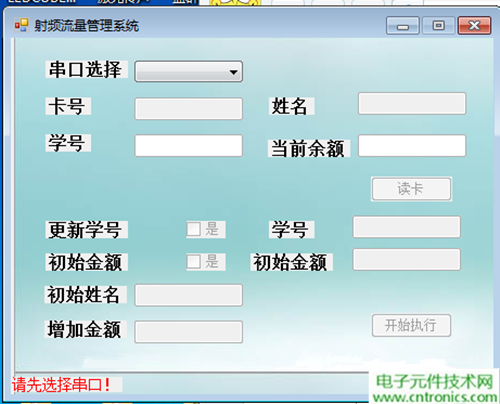

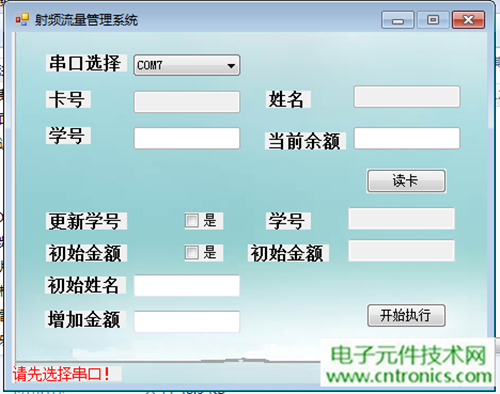

沒選擇串口前所有的都是灰色，表示不可操作。


選擇串口后，按鈕可操作，更改框可以進行改寫。


單擊讀卡按鈕后的顯示。

[page]

程序部分

//        search card and get card serial number
uchar xdata ComSearchCard[5]  = {0xAA,0xBB,0x02,0x20};//尋卡，返回AA BB 06 20 92 BF 72 59 20
//        read block No.x
uchar xdata ComReadBlock[13]  = {0xAA, 0xBB, 0x0a, 0x21, 0x00, 0x08, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};//讀哪一塊第六位就是0x0幾。
//        read block No.8
//uchar ComReadBlock6[13]  = {0xAA, 0xBB, 0x0a, 0x21, 0x00, 0x06, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};
//        write block No.8 with 0x01 to 0x0f
uchar xdata ComWriteBlock[29] = {0xAA, 0xBB, 0x1a, 0x22, 0x00, 0x08, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//0xff是密碼
                                                   0x02, 0x00, 0x01, 0x01, 0x00, 0x07, 0x00, 0x01,//
                                                   0x04, 0x02, 0x04, 0x08, 0x00, 0x00, 0x00, 0x00};//要寫的數據
//         initialize block No.8 as a purse with value: 0x12345678
uchar xdata ComIntiPurse[17]  = {0xAA, 0xBB, 0x0e, 0x23, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//初始化錢包。分區5為錢包
                                                   0xff, 0xff, 0x00, 0x00};
//        read purse value of block No.5
uchar xdata ComReadPurse[13]  = {0xAA,0xBB,0x0a, 0x24, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};//讀取分區5的錢包  返回四字節的數據
//        purse in block No.5 increase with value "2"
uchar xdata ComIncrPurse[17]  = {0xAA,0xBB,0x0e, 0x25, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, //增加錢包的余額
                                                   0x01, 0x00, 0x00, 0x00};//要增加的值
//        purse in block No.5 decrease with value "1"
uchar xdata ComDecrPurse[17]  = {0xAA,0xBB,0x0e, 0x26, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//扣費
                                                   0x01, 0x00, 0x00, 0x00};//要減少的值
//  halt the card selected
uchar xdata ComHaltCard[5]    = {0xAA,0xBB,0x02,0x28};//
//  the purse final value after INC & DEC
/********************************************************************
*
*   接收從IC卡返回的數據 。用數組存儲
*
***********************************************************************/
uchar xdata ICSearchCard[9]={0};//5-7位是卡的序列號
uchar xdata ICReadBlock[21]={0};
uchar xdata ICWriteBlock[5]={0};
uchar xdata ICIntiPurse[5]={0};
uchar xdata ICReadPurse[9]={0};
uchar xdata ICIncrPurse[5]={0};
uchar xdata ICDecrPurse[5]={0};
uchar xdata ICHaltCard[5]={0};
/*****************************提取數據的數組*********************/
uchar xdata user_block8[12]={0}; //學號
uchar xdata user_card[4]={0};  //卡號
uchar xdata user_cash[4]={0}; //現金
uchar xdata user_name[6]={0}; //姓名

以上是要用到命令數組，處理數組，顯示數組等.。

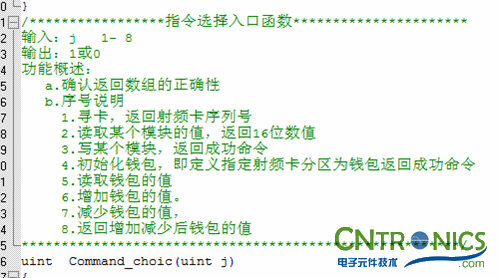

這個是命令選擇入口函數，注釋寫得很詳細，大家自己去看哈。然后就是12864顯示的函數，還有串口什么的初始化。

扣費的時候需要注意下。
***************************************************
EX0 = 0;
countflag = 0;//脈沖標志清零
feetemp = 0x01;//這里是扣的金額
feecount = feecount + feetemp;//計算使用總額，需要顯示也可以顯示的
ComDecrPurse[12] = feetemp;//寫入扣錢金額
j = Command_choic(7);//100個脈沖減少一分錢
*******************************************************************************
然后個數的問題，在外部中斷里面去修改下就好，建議大家使用宏定義直接可以在頂部修改即可
**************************************************************************
   count++;
   if (count == 1) //                更改脈沖個數
   {
      countflag = 1;
          count = 0;
   }
*********************************************************************
[page]

為什么使用雙串口單片機？

因?yàn)橐贿呉湍K通信，一邊要打印數據出來觀察是否正確，所以要使用兩個串口.

為什么用12C5A60S2的原因:

用串口2和模塊去通信.

搭建管道系統，對飲水機進行改裝模擬，（實際上淋浴系統應該比飲水機好改）

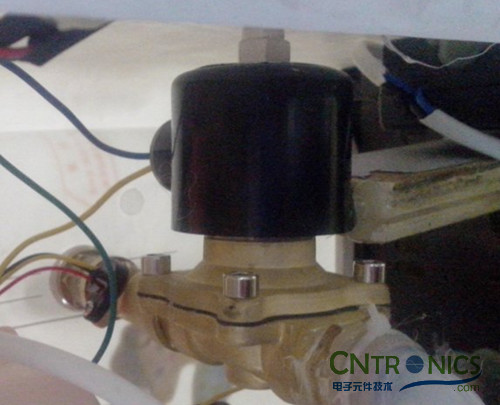

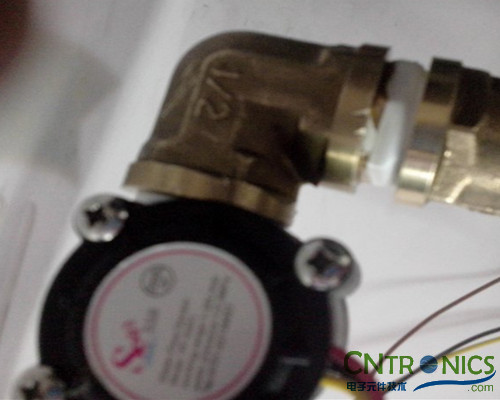

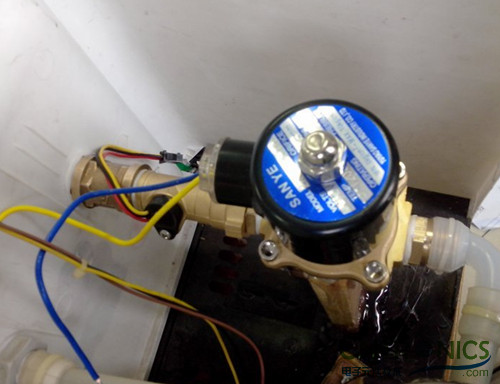

熱水管道系統，前面是流量計，后面是電磁閥。


[page]

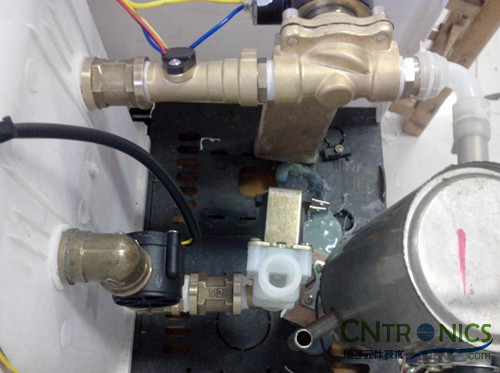

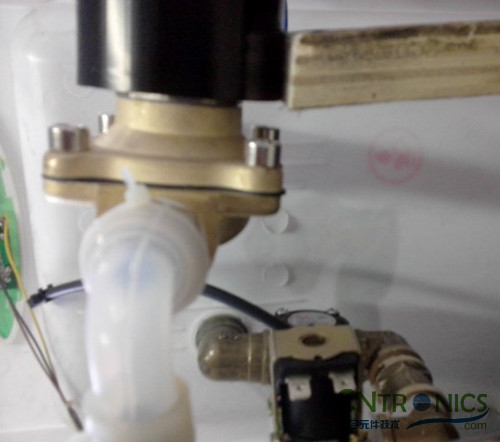

熱水冷水搭建即將結束。


冷水管道也好了，拐了幾道彎。


[page]

接上控制系統，那個小的是射頻卡讀寫模塊。

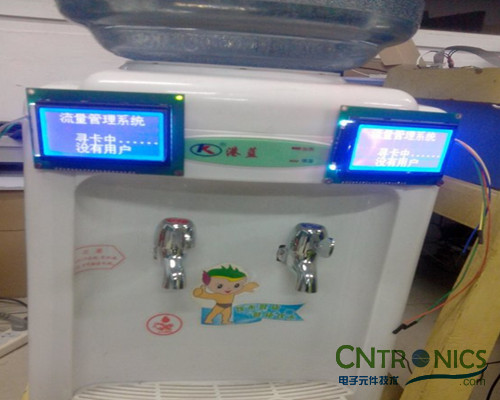

最后就是這個樣子。


不足與缺陷:

1.流量計選用的四分，建議改成2分，但是電磁閥一定要4分的。

2.如您所見，丑陋之極，表示找不到地方安裝。

3.程序?qū)懙糜行﹣y。

建議：

a、建議大家寫程序注意部分

b、寫程序多用枚舉和結構體，方便，高效

c、飲水機壓強和電磁閥里面的軟墊子需要一定的壓力才可以開啟，需要考慮周全。
