業界最小的隔離型 DC-DC 變換器登陸 RS
發布時間:2014-01-23 來源:RS 責任編輯:xueqi
【導讀】RS現貨向全球客戶發售 ADI 最小最緊湊的隔離型 DC-DC 變換器 IC 和評估板,致力于解決不同應用中的功耗和空間限制問題。這些變換器為設計人員提供一種緊湊、易于實施、經濟高效的方法,來同時滿足隔離電源和數據要求。
RS 現貨發售業界最小的隔離型 DC-DC 變換器,該系列變換器來自 Analog Devices(ADI) - 全球領先的高性能信號處理解決方案供應商及 數字隔離器 技術先驅。
ADuM5010、ADuM6010、ADuM521x 以及 ADuM621x 采用 ADI 專有的 isoPower® 隔離型 DC-DC 變換器技術,提供 150 mW 的輸出功率,同時占用的電路板空間也小于模塊化的競爭方案。ADuM521x 和 ADuM621x 還集成 ADI 公司屢獲殊榮的雙通道 i Coupler® 數字隔離技術,與基于 光耦合器 的替代產品相比,電路板的占用空間減少高達75%。這些變換器為設計人員提供一種緊湊、易于實施、經濟高效的方法,來同時滿足隔離電源和數據要求。這種尺寸與輸出功率的完美結合,還可解決日益增長的空間和功耗限制問題,這是工程師在設計控制系統、測試和測量設備、電源、電機傳動裝置及其他工業和儀表應用時,必須加以考慮的問題。
這些新型 DC-DC 變換器均提供隔離型穩壓電源,可在 3.15 V 到 5.25 V 之間實現調節。ADuM5010 和 ADuM521x 的隔離性能經認證達到 2.5-kV rms(1分鐘),而 ADuM6010 和 ADuM621x 則達到 3.75-kV rms(1分鐘),并且進一步通過了 VDE 0884-10 強化絕緣認證。通過整合 ADI 的 i Coupler 數字隔離器技術,ADuM521x 和 ADuM621x 不再需要光耦合器,從而減少了部件數量,簡化了設計并同時改進了設計速度、可靠性和效率。

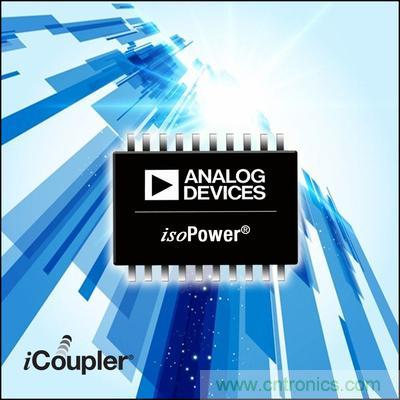

圖1:來自ADI的獨立DC-DC轉換器現已在RS網站開售
所有這些 ADI 隔離型 DC-DC 變換器均可從 RS 庫存中直接購買,當日即可發貨。RS 還提供 ADUM5xxx評估板(EVAL-ADUM5010EBZ 和 EVAL-ADUM5211EBZ)。
