我就是這么牛!DIY IPod 耳放!

發布時間:2014-02-19 責任編輯:mikeliu

【導讀】DIY大神總是敢想敢做,蘋果公司的產品一樣也在DIY大神的制作清單之內。那么究竟我們的DIY高手如何制作這款耳放呢?小編特意找來本文讓大家一睹為快!

材料準備:


工具:

鉆孔機

鋸子

銼刀

砂紙

打磨器

熱粘接劑

鉆頭

鐵皮剪

電腦

掃描儀

軟件,如Photoshop等

打印機

元器件

iPod Nano包裝盒

其他的包括:

- 輸入/輸出立體聲迷你接口

- 音量和開/關旋鈕

- 藍色LED

- 二極管電阻 (RLED), Radio Shack 680歐

啞面相片紙

白漆

聚丙烯膠

1/8 聚丙烯板

3/32聚丙烯板

1/4聚丙烯板

2個9V電池

白色塑料旋鈕或抽屜把手

自粘魔術貼
[page]

我用的藍色LED,要求配套的RLED值為680歐。這兩個元件都焊接到板子上,而不是焊接到外殼。板子要多鉆幾個孔來焊接LED和電阻。
用26AWG線焊接導線,導線都是6寸長。焊接的導線要盡量美觀整齊些。

制作耳放后蓋,首先要在聚丙烯板切出 3/32"的長方形,尺寸如圖。買IPod的包裝里有一個塑料的盒子,可以用作一個模版來測量耳放的尺寸。然后用砂紙打磨邊角,把各側邊和角都打磨光滑。

下一步是制作電池壁。這次從聚丙烯板切出5/8" 乘1 3/4" 大小的板,大小以適合電池尺寸為宜,不要讓電池隨意晃動。

用聚丙烯把上面切出的這兩塊板粘在一起,把電池壁的13/8"邊粘貼到耳放后蓋上面,在旁邊加一片1/8" 聚丙烯片加強固定。

首先在iPod包裝盒上鉆出對應的旋鈕孔,包括音量旋鈕和輸入/輸出口。鉆孔時要特別小心,因?yàn)檫@個包裝盒很薄且易破碎,在打孔的過程中可以滴些水作為潤滑。

然后制作標簽。從1/4" 寬的聚丙烯板上切出3/8" x 9/16" 大小的片,用砂紙打磨棱角。用粗砂紙和細砂紙打磨好之后,用膠水固定到包裝盒上。
為了符合蘋果的一貫風格,我把接口、旋鈕和電路板都做成白色的。

為了整體的美觀,我給電路板也做了白色的盒子。這一步驟跟上面的類似,掃描,用電腦軟件制作,同時記得為突出的元器件設計好開孔。測試、設計好之后,打印到照片紙上,裁剪出來。

然后打印輸入/輸出/開關的標簽,設計、打印并裁剪出來,粘到對應位置。

下面開工!

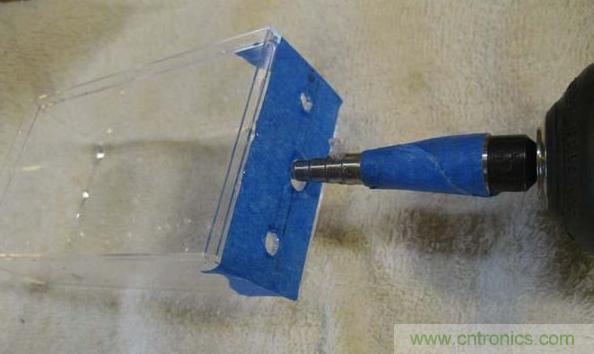

鉆好耳機孔

我就是這么牛!DIY IPod 耳放!

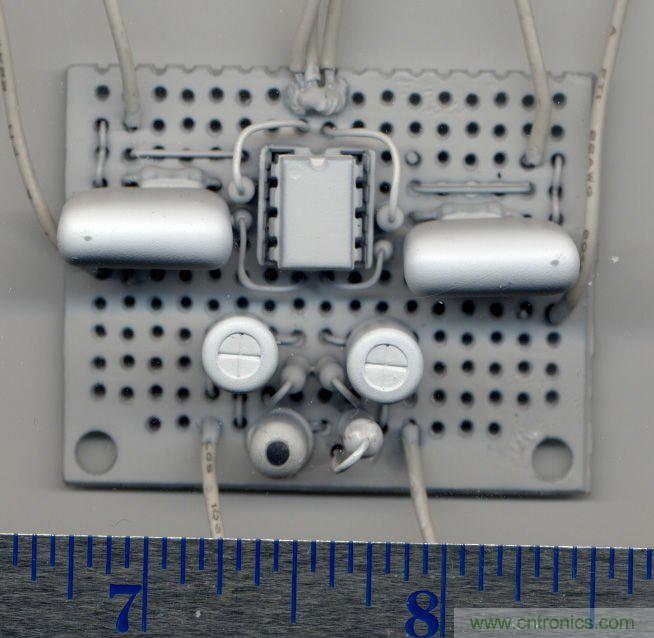

電路板

我就是這么牛!DIY IPod 耳放!
電路板2

我就是這么牛!DIY IPod 耳放!
[page]

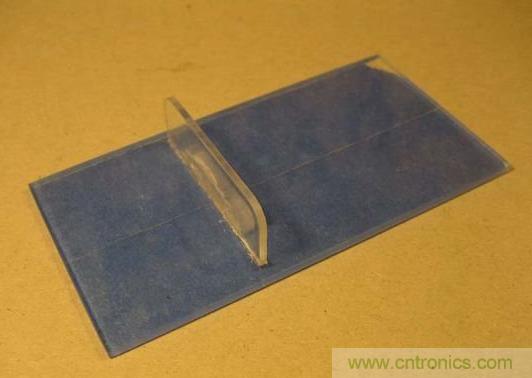

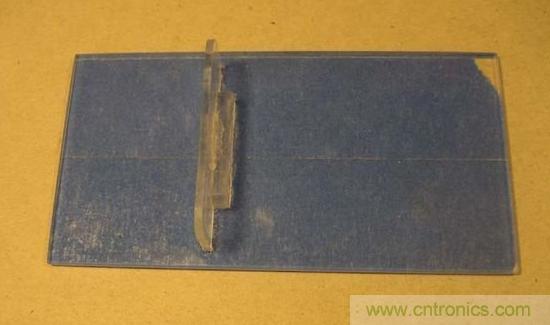

后蓋的擋板

我就是這么牛!DIY IPod 耳放!

換個角度拍擋板

我就是這么牛!DIY IPod 耳放!

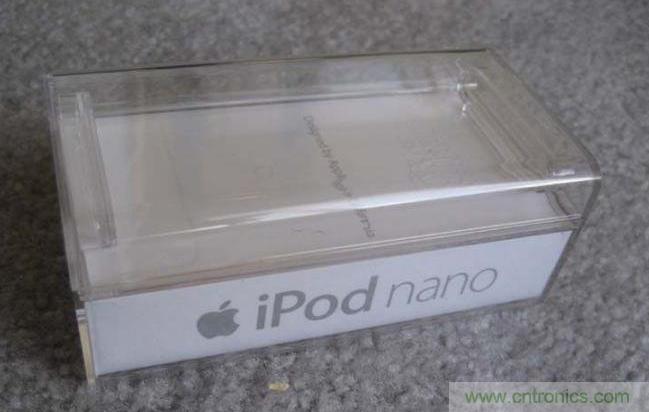

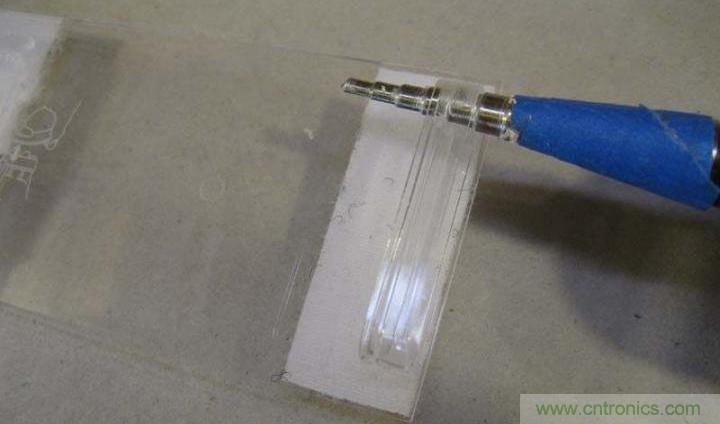

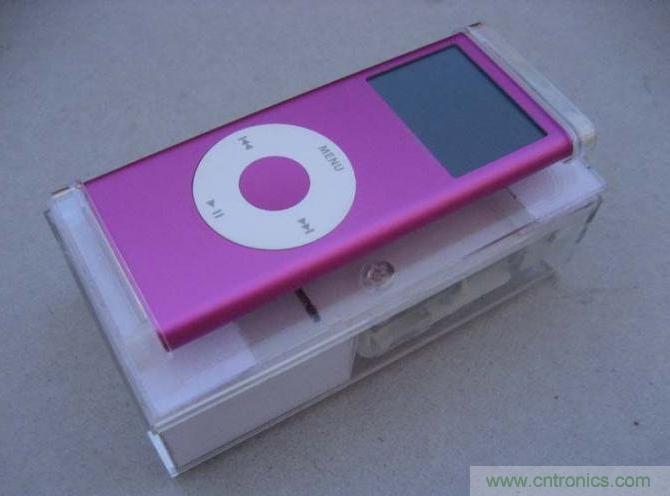

IPOD原裝盒子

我就是這么牛!DIY IPod 耳放!

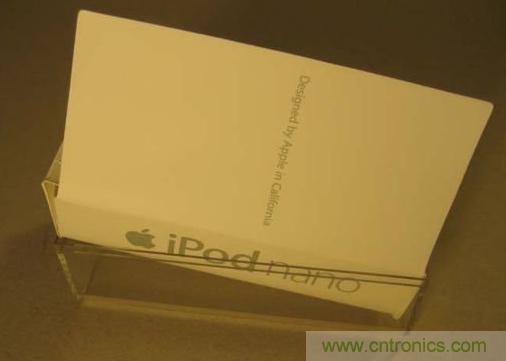

打開給你們看看

我就是這么牛!DIY IPod 耳放!

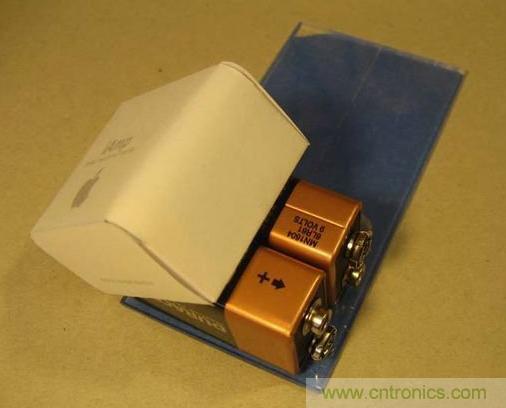

電池放在擋板上

我就是這么牛!DIY IPod 耳放!
[page]

鉆好輸入輸出和電位器

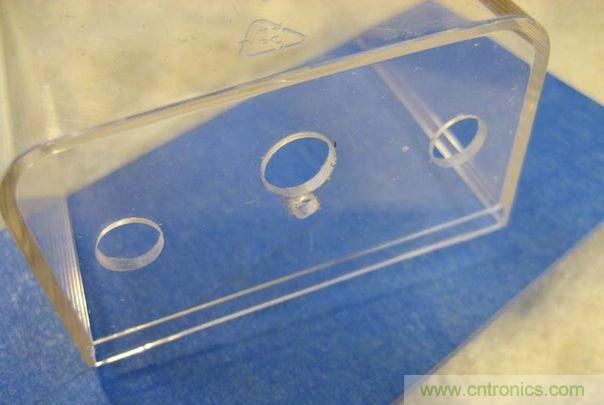

我就是這么牛!DIY IPod 耳放!

鉆好后

我就是這么牛!DIY IPod 耳放!

電位器和3.5MM接口

我就是這么牛!DIY IPod 耳放!

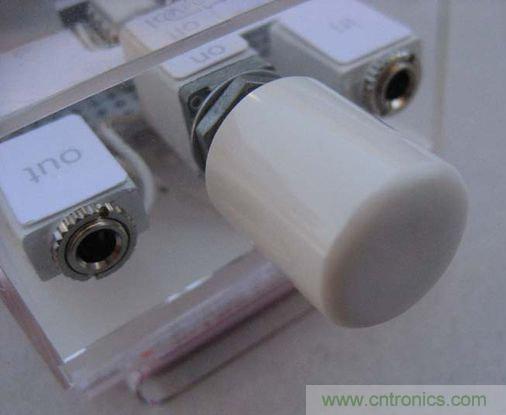

裝上

我就是這么牛!DIY IPod 耳放!

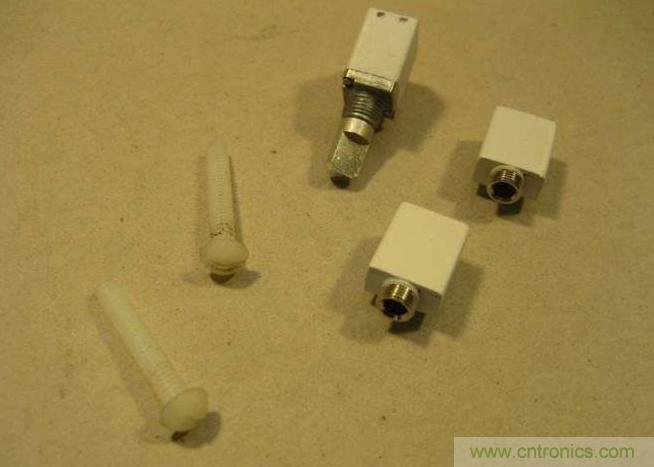

電位器旋鈕

我就是這么牛!DIY IPod 耳放!
[page]

裝上

我就是這么牛!DIY IPod 耳放!

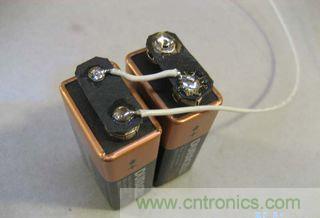

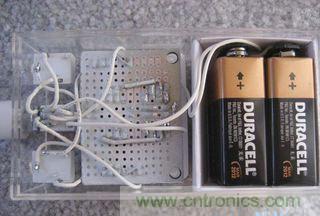

兩個9V電池串聯

我就是這么牛!DIY IPod 耳放!

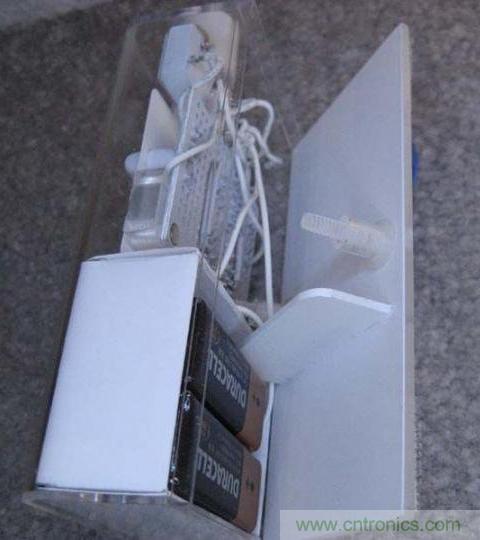

合上后蓋

我就是這么牛!DIY IPod 耳放!

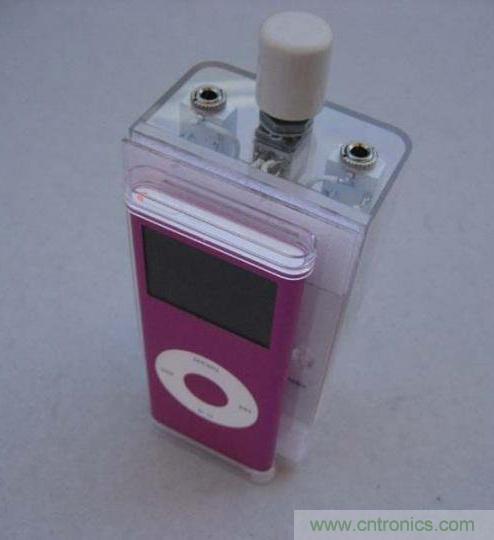

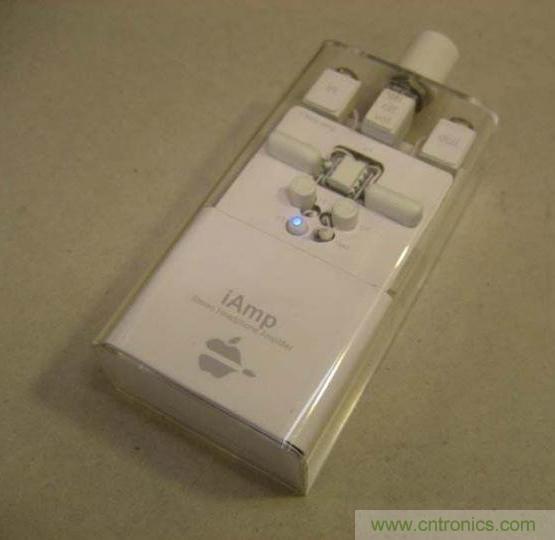

完成

我就是這么牛!DIY IPod 耳放!

我就是這么牛!DIY IPod 耳放!

我就是這么牛!DIY IPod 耳放!
