英飛凌基于XMC4000的工業通訊協議

發布時間:2014-09-04 責任編輯:mrcoocom

【導讀】英飛凌開發的XMC4000家族將行業標準內核和英飛凌豐富的外設集相結合,幾乎涵蓋可所有的工業通訊模式,為了更好的展現XMC4000豐富而強大的通訊模塊,英飛凌設計了相應的工業通訊協議轉換板。

XMC4000是英飛凌基于ARM Cortex?-M4內核的32位微控制器,XMC4000家族將行業標準內核和英飛凌豐富強大的外設集相結合,適用于電機控制、自動化、智能家居、功率轉換、醫療設備、工程機械等廣泛的應用。

XMC4000幾乎涵蓋了所有的工業通訊模式,包括:以太網、USB、SD/MMC、各種串行通訊接口等。為了展現XMC4000豐富而強大的通訊模塊,英飛凌設計了以下工業通訊協議轉換板。

英飛凌基于XMC4000的工業通訊協議

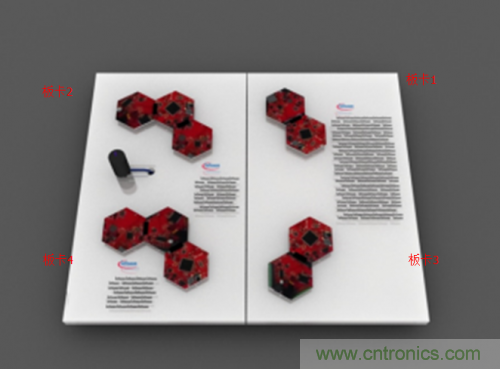

該通訊協議轉換板分為兩部分:

第一部分是ETH -->CAN -->BLDC控制。

板卡1實現了ETH -->CAN協議轉換,該板卡通過以太網線連接到PC機,通過TCP協議的端口4567和PC通信,其中板卡地址設定為192.168.1.101(任意),PC機地址設定為192.168.1.103;另一頭通過CAN接口連接到板卡2,與板卡2通過CAN協議進行通信。其中XMC4500芯片完成以太網協議控制信號到CAN控制信號間的轉換。

板卡2實現了CAN -->BLDC控制。該板卡一頭通過CAN接口連接到板卡1,另一頭通過功率控制板連接到一個BLDC電機,該板卡把CAN總線發送的數據中的控制信號提取出來,用于控制BLDC的啟停和速度控制。

第二部分是USB -->MODBUS -->I2C-->IO控制。

板卡3實現了USB -->MODBUS轉換。該板卡一頭通過USB接口連接到PC機,通過VCOM協議和PC通信;另一頭通過COM接口連接到板卡4,與板卡4通過MODBUS協議通信。其中XMC4500芯片完成USB控制信號到MODBUS控制信號的轉換。板卡4實現了MODBUS -->I2C-->IO控制。該板卡一頭通過COM接口連接到板卡3,與板卡3通過MODBUS協議通信;另一頭通過I2C總線連接到IO控制板。XMC4500芯片完成把MODBUS協議中的控制信號提取出來,轉發的一塊I2C的IO控制芯片上(PCA9502),完成8個LED的亮/滅控制。
