原理圖

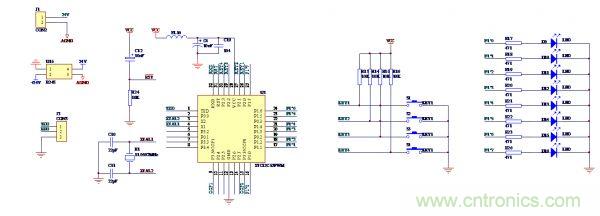

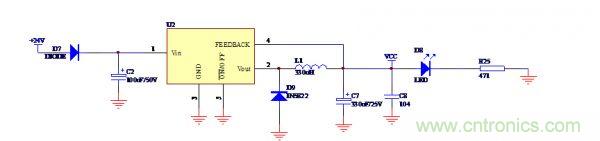

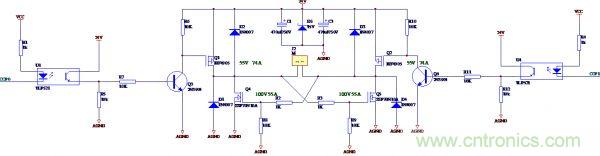

下面的幾張電路圖就是直流電機原理圖，需要注意的是，當圖中的CCP0、CCP1 = 00時，電機既停止。而CCP0、CCP1=01時，電機開始正轉。CCP0、CCP1=10時，電機反轉。但是CCP0、CCP1=11的情況是絕對不允許發生的，所以為了預防H橋的共態導通，在調試的時候要特別注意這種情況的出現。
