超實用出門提示電路,媽媽再不用擔心我是馬大哈
發布時間:2014-12-15 責任編輯:sherryyu
【導讀】是不是很多時候由于時間緊,人慌張就直接出門,忘記了燃?xì)鉅t煮著水,太陽能上著水,開著電視,亮著電燈;忘記帶鑰匙、手機等等東西,然后會發生一系列不愉快的經歷呢?本文為大家介紹一種電路設計,可以幫你提醒,很好的解決這些問題。
燃?xì)鉅t煮著水,太陽能上著水,開著電視,亮著電燈;忘記帶鑰匙、手機…匆匆出門時很容易發生類似事情,出門提示器則能幫您較好地解決以上問題。

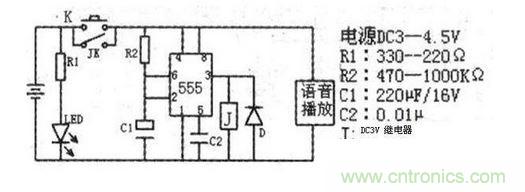

本裝置包括延遲斷電及語音播放兩部分。延遲斷電以555電路為核心構成。當按下開關K時,555集成塊供電,②腳被觸發,③腳輸出約3V電壓,繼電器得電,JK接通,形成自鎖狀態,為語音播放部分供電。隨著電容C1充電電壓升高,約3分鐘延遲后,⑥腳被觸發,輸出狀態翻轉,繼電器斷電釋放,語音播放部分?jǐn)嚯娡V构ぷ?。LED為供電狀態指示,K開關可用門鈴按鈕。
語音播放可用普通的MP3.需外加一級功放用于驅動揚聲器(8Ω小型動圈式),也可用MP3播放音箱,根據需要錄制內容,比如:請檢查煤氣、太陽能供水,別忘帶鑰匙…。
本裝置原理簡單,但制作要講究。做成工藝品或與鑰匙盒集成一體,放于出門時易發現的地方,只要養成習慣,出門時按一下開關按鈕,問題即可解決。
