【導讀】場效應管在電子元器件中分為很多種類,而本文著重要講解的就是增強型MOS場效應管。在眾多的半導體場效應管中,MOS管應用頗為廣泛。本篇文章就為你解析增強型MOS場效應管的相關知識。
MOS管是一種半導體場效應管,在大多數情況下,MOS管中的兩個區是能相互替換的,并不會影響器件的性能。MOS管分為耗盡型和增強型兩種。

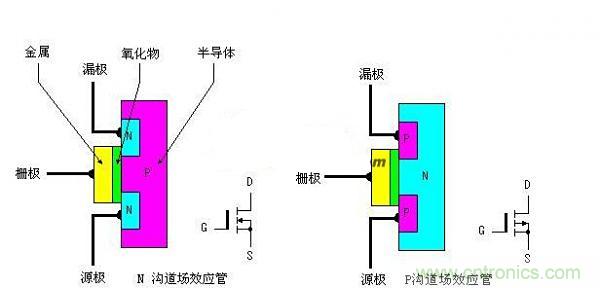

圖1
增強型MOS場效應管的內部結構圖如圖1所示。它可分為 NPN型和PNP型。NPN型通常稱為N溝道型,PNP型通常稱P溝道型。由圖1可看出,對于N溝道型的場效應管其源極和漏極接在N型半導體上,同樣對于P 溝道的場效應管其源極和漏極則接在P型半導體上。我們知道一般三極管是由輸入的電流控制輸出的電流。但對于場效應管,其輸出電流是由輸入的電壓(或稱場電壓)控制,可以認為輸入電流極小或沒有輸入電流,這使得該器件有很高的輸入阻抗,同時這也是我們稱之為場效應管的原因。
本篇文章為基礎類文章,主要介紹了增強型MOS場效應管的工作原理。希望各位新手在閱讀過本篇文章之后能對增強型MOS管有進一步的了解。
