旁路電容擺放有問題?給你支支招吧!

發布時間:2014-12-25 責任編輯:echolady

【導讀】對于菜鳥來說,電子元器件擺放可是一大問題,一個元器件往往不起眼但是在電路中發揮的作用不容小視。一個旁路電容能夠促進電源信號的完整性,對系統穩定很重要。讓專家給你支支招,教你電路中不同旁路電容的擺放秘訣。

旁路電容是指,能夠?qū)⒏叩皖l電流參雜交流電中的高頻過濾出來的電容,簡單來說,旁路電容就是將電路輸入信號中的高頻噪聲作為了過濾對象。

高頻旁路電容

合適的擺放位置對于高頻電容(0.001~0.1低電感陶瓷電容)來說很重要。設計者必須減小電容到器件電源管腳的導線長度,以減小電感。這個路徑包括流經地平面或電源平面(Vccint/Vccio)的路徑,在這些銅箔平面上,每英寸的電感大約1nH。旁路電容的過孔必須直接穿到地層,Vccint或Vccio層。

需要注意的是,導線、過孔和焊盤都將影響寄生電感。

旁路電容擺放有問題?給你支支招吧!

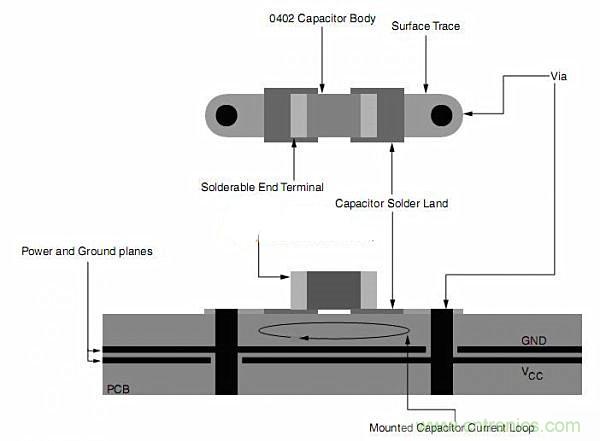

圖1

如圖1所示,通過縮短連接跡線,可以最大限度地縮小這個環的尺寸,從而降低電感。通過縮短電流經過的通孔的長度,也可以最大限度地縮小這個環的尺寸,從而降低電感。

旁路電容擺放有問題?給你支支招吧!

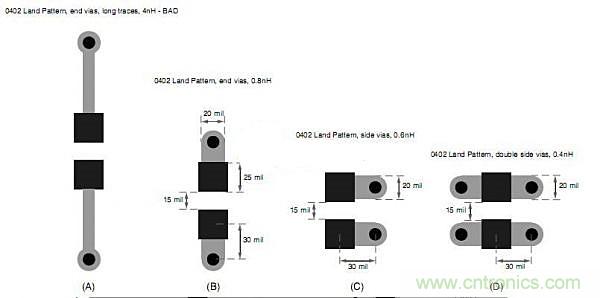

圖2

如圖2所示,在可能的情況下,應當不使用連接跡線(圖A)——通孔應當平接至焊區(圖B)。此外,連接跡線應當盡可能寬??梢詫⑼字糜陔娙莺竻^(qū)的側面(圖C),或者使通孔的數量翻倍(圖D),進一步改善貼裝電感。

中頻/低頻旁路電容

其他種類的電容(47~100uF中頻電容、470~3300uF低頻電容)都是這些尺寸比較大的電容,它們能放在板子的任何地方,但無論如何都要盡可能靠近芯片器件。
總的來說,高頻的旁路電容和管教之間的距離應該保持在1cm之內,而這些管腳中的中頻電容必須與管腳保持小于3cm的距離。
