醫療必需:病床呼叫系統的電路設計
發布時間:2015-01-06 責任編輯:sherryyu
【導讀】醫院為了提高住院質量,為人服務的意識,在病床邊上加一個呼叫裝置是很重要的。這樣可以使得醫生、護士能夠及時了解和響應病人的現狀或請求。本文就為大家介紹一種病床呼叫系統的整體電路設計。
為了提高醫院住院部的醫療服務質量,充分體現以人為本的服務意識,貫徹落實建設和諧社會的指導思想,有必要在病床附近設置一個呼叫裝置,以使醫生、護士能夠及時了解和響應病人的現狀或請求,該呼叫裝置具體要求如下:
1、該裝置得電后,呼叫記錄的數碼顯示器顯示為“0”,不能產生報警聲。
2. 為簡化復雜程度,系統只要求設1-4個病床請求按鈕,其中任意一個按鈕按下,對應LED指示燈亮,呼叫記錄的數碼管顯示器加一,并產生報警聲,在沒有得到醫護人員的響應之前,連續按同一按鈕,顯示器只能加一次。
3. 醫護人員在發現有病人呼叫,并根據LED指示,處理對應病人的請求后,在系統設置的1-4個響應按鈕中按下與之相對應的按鈕,此后,對應指示燈熄滅,數碼顯示器減一,在沒有病床請求前,連續按同一按鈕,顯示器只能減一次。
4. 只有在醫護人員處理完所有呼叫,呼叫記錄的數碼顯示器顯示為零,所有請求指示燈熄滅時,音頻報警聲消除。
模塊設計:
首先呼叫、響應信號可用D觸發器實現,即分別用按鍵各自產生一個脈沖,分別給到復位端R與置位端S,使觸發器Q端輸出相應“0”或“1”信號;D觸發器可選用給定的CD4013,由于4013是上升沿觸發的,可分別下拉100K電阻到地,當按鍵按下時R端(S端)從“0”跳變到“1”,上升沿觸發使Q端置“0”(置“1”);另外與4個響應按鍵分別并聯4個電容(103),上電后可通過電容的充放電產生單次脈沖使裝置清零,不產生報警聲。
信號輸出端Q端直接通過開關二極管1N4148給到報警裝置的復位控制端;同時并聯LED到地,以作為呼叫指示燈;再在輸出端并聯一個RC微分電路,使裝置跳變時能產生一個單次脈沖,上升沿通過或門(CD4071)綜合后送給計數顯示器加控制端;同理-Q端給出信號綜合后給到減計數控制端。
呼叫記錄計數顯示模塊用提供的CD40110和八段共陰數碼管組成,清零控制端CR連接一個微分電路,使計數器上電后獲得一個單次脈沖將計數器清零,從而實現上電后,呼叫記錄的數碼顯示器顯示為“0”。呼叫報警模塊由555組成多諧振蕩器,當復位控制端獲得高電平(低電平復位),產生多諧振蕩,3腳輸出驅動蜂鳴器發出報警聲??赏ㄟ^設置輸出振蕩頻率改變聲響。

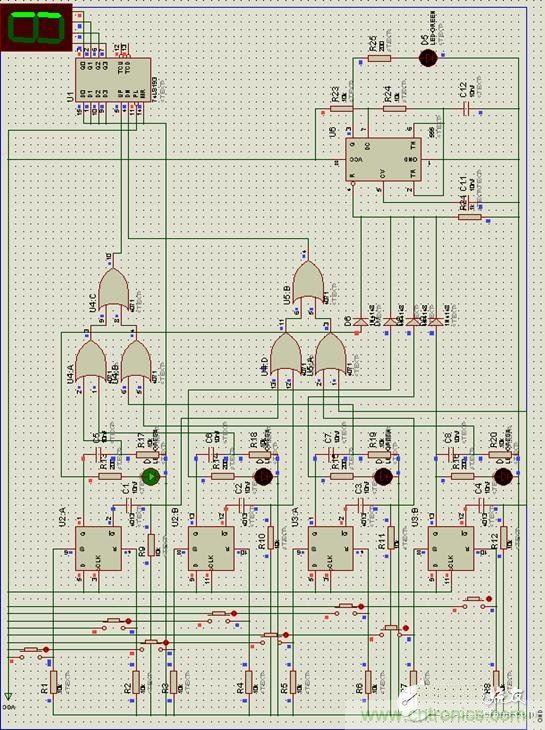

設計仿真原理圖
裝置連接好后,能實現以下功能:
1) 該裝置得電后,呼叫記錄的數碼顯示器顯示為“0”,不產生報警聲。
2) 系統設1-4個病床請求按鈕,其中任意一個按鈕按下,對應LED指示燈亮,呼叫記錄的數碼管顯示器加一,并產生報警聲,在沒有得到醫護人員的響應之前,連續按同一按鈕,顯示器只加一次。
3) 醫護人員在發現有病人呼叫,并根據LED指示,處理對應病人的請求后,在系統設置的1-4個響應按鈕中按下與之相對應的按鈕,此后,對應指示燈熄滅,數碼顯示器減一,在沒有病床請求前,連續按同一按鈕,顯示器只減一次。
4) 只有在醫護人員處理完所有呼叫,呼叫記錄的數碼顯示器顯示為零,所有請求指示燈熄滅時,音頻報警聲消除。
