分分鐘解決戰斗!完爆CAN總線的問題節點!

發布時間:2015-01-14 責任編輯:echolady

【導讀】CAN總線即是通過CANH和CANL將所有節點連接在一起,實現信息通道共享的通訊方式。這種通訊方式不僅布線方便,而且節約成本,但是又一弊端就是在向航排查故障時會有一定難度。所有節點的連接很大程度上增大了判斷故障節點的難度。

分分鐘解決戰斗!完爆CAN總線的問題節點!

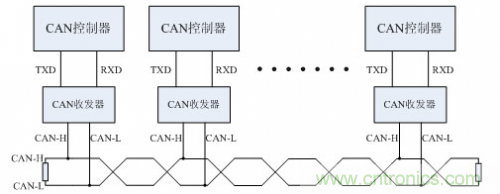

圖1 CAN網絡連接

CANScope分析儀廣州致遠電子股份有限公司研發的一款綜合性的CAN總線開發與測試的專業工具,集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身,并把各種儀器有機的整合和關聯;重新定義CAN總線的開發測試方法,可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估;幫助用戶快速定位故障節點,解決CAN總線應用的各種問題,是CAN總線開發測試的終極工具。

CANScope的“信號質量”分析插件可以通過分析每個CAN節點發出的波形,自動對其的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間進行綜合“評分”,然后通過柱狀圖來直觀顯示出每個CAN幀ID的信號質量。用戶無需深入了解CAN總線協議、眼圖、斜率、幅值、振鈴、地彈等等專業知識。只需使用CANScope采集一段時間后,點擊鼠標即可自動完成分析工作。如圖2所示。為六個測量評價的參數。

分分鐘解決戰斗!完爆CAN總線的問題節點!

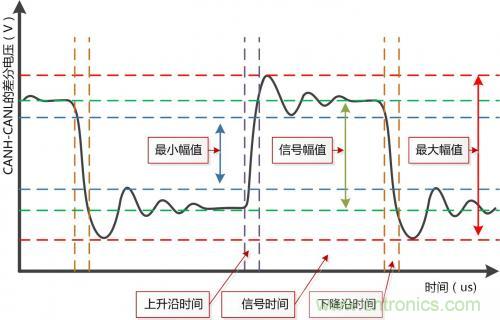

圖2 CANScope信號質量分析參數
[page]

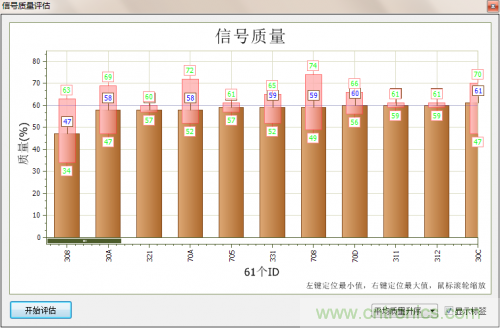

如圖3所示。為某地鐵車輛上的CAN總線實際測試結果,通過信號質量的升序排列,可以看到發出幀ID為0x308的這個節點,信號質量平均值只有47分,最差值甚至只有34分。

分分鐘解決戰斗!完爆CAN總線的問題節點!
圖3 CANScope信號質量解析示意圖(左邊為最差質量)

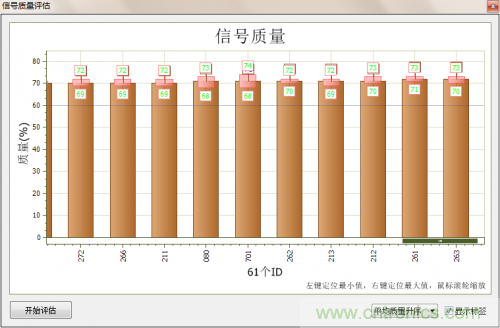

而信號質量評價圖的右邊為信號質量最好的發出0x263幀ID的節點,其最差質量也達到了70分。如圖4所示:

分分鐘解決戰斗!完爆CAN總線的問題節點!
圖4 CANScope信號質量解析示意圖(右邊為最好質量)

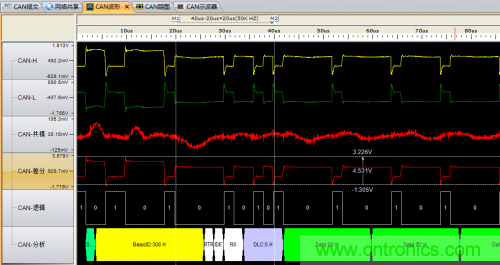

通過CANScope的波形篩選查看0x308的波形,發現有很明顯的反射“地彈”現象,并且有效幅值比較小。如圖5所示。

分分鐘解決戰斗!完爆CAN總線的問題節點!
圖5 信號質量最差點的波形

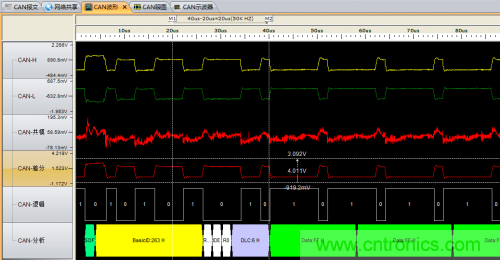

而信號質量最好的0x263的波形如圖6所示,沒有明顯的反射,波形十分整潔。故需要將發出0x308的這個節點拆下進行單獨分析。

分分鐘解決戰斗!完爆CAN總線的問題節點!
圖6 信號質量最好點的
