【導讀】智能手機的流行,帶動了移動電源的風行。市面上開始出現各式各樣的移動電源。很多DIY大人開始手癢,自己動手制作了一個便捷移動電源。本文設計的是一個太陽能移動電源,能夠隨走隨充。
這款電源主要利用了幾塊鋰電池,想要達到的效果初步如下:
用普通的手機充電器或電腦的USB接口要能很方便的給移動電源充電;
用太陽能板也能給電池充電;
輸出5V 500mA;
有充電指示,和電量低指示;
事先說明,這款電源并不考慮內置內置AC充電電路,因為手機充電器、mp3充電器等基本上都是USB接口的,直接用這些接口就好了很方便,另一方面,如果有5V左右的太陽能板也可以外接充電。
至于太陽能電池板,不建議和電池安裝在一起形成一體。因為在高溫環境下,電池處于暴曬的情況下是容易發生危險的。所以太陽能電池板考慮外接,不裝到一起。

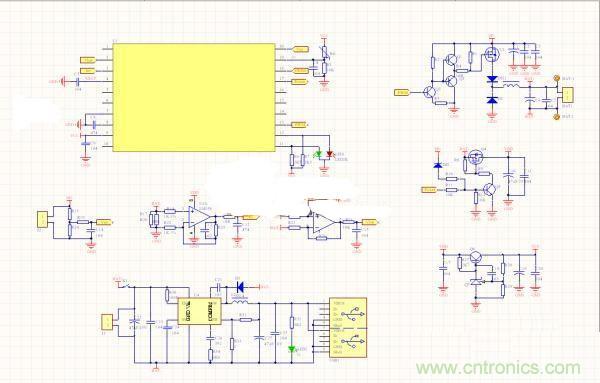

圖1

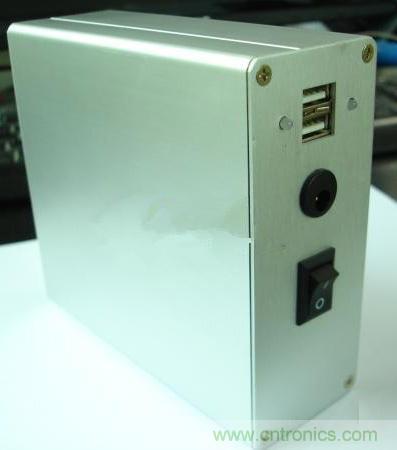

圖2

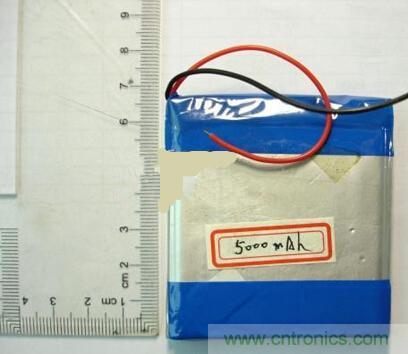

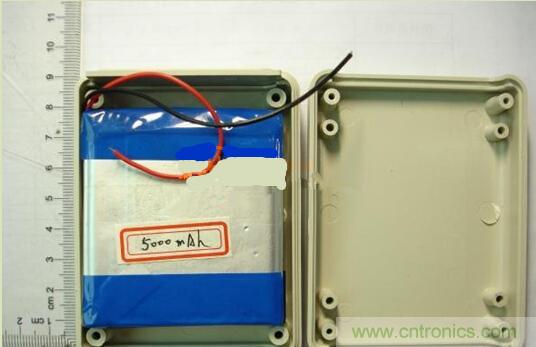

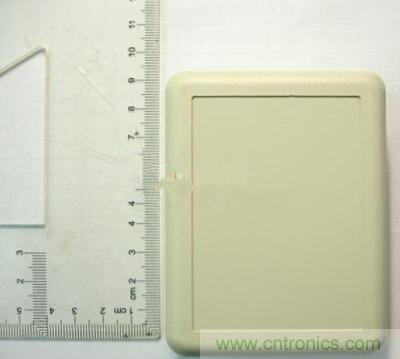

電池外殼采用塑料,尺寸是:90*70*28mm,外壁較厚,如果大家有較為大的外殼,可以做容量更大的電池。電池是鋰電的:3.7V 5000mAH。 尺寸是:66.5*61.5*9.5mm。
圖3
鋰電池充電IC比較常用的有:TP4056/LTC4054/SC806/SC805/MAX1507等。原來計劃用STM8單片機實現全部的充電控制和放電回路的BOOST升壓控制,考慮到讓大多數人都容易DIY,最終還是決定用通用充電IC加BOOST升壓IC來實現了。

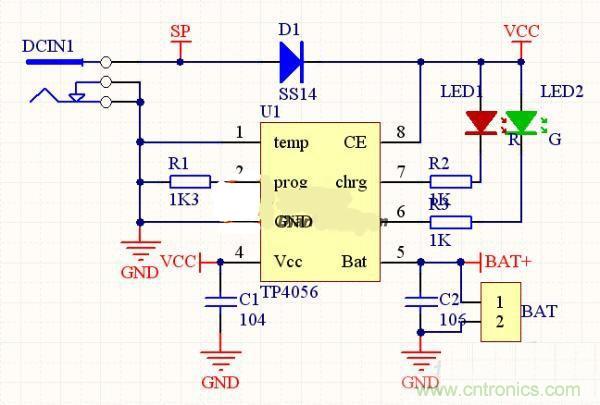

充電電路選擇:TP4056,主要是這顆IC相對便宜好買。充電電路如下:
圖4

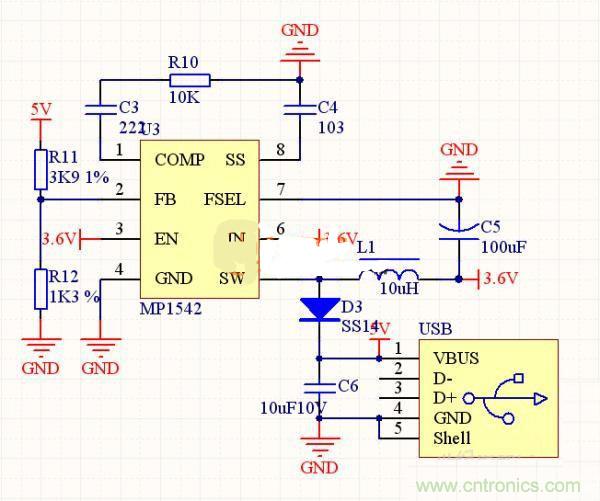

升壓電路決定用MP1542,電路如圖:
圖5

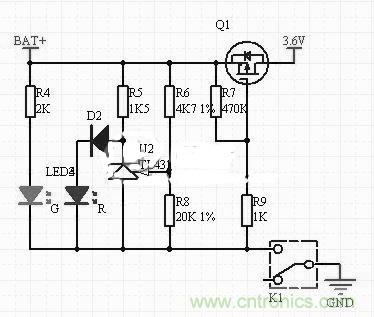

工作指示和低電量指示電路:
圖6
圖7
圖8

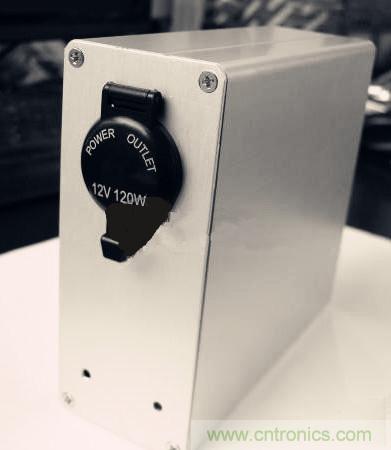

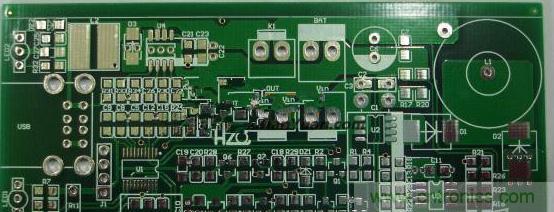

組裝一下就成了一個10W的太陽能電源了,成品如下
圖9
圖10
