【導讀】單片機的功耗是一個比較難理解的問題。大多新手都在這個問題上折戟沉沙。尤其是在高溫的條件下，單片機的功耗是一個非常重要的參數。本文由專家問我們精彩解析單片機的功耗計算方法。
單片機的功耗按照下面的劃分。
1.內部功耗（與頻率有關）
2.數字輸入輸出口功耗
2.1輸入口

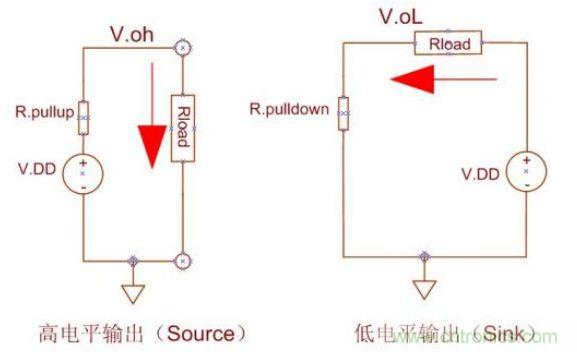

2.2輸出高
2.3輸出低
3.模擬輸入口功耗

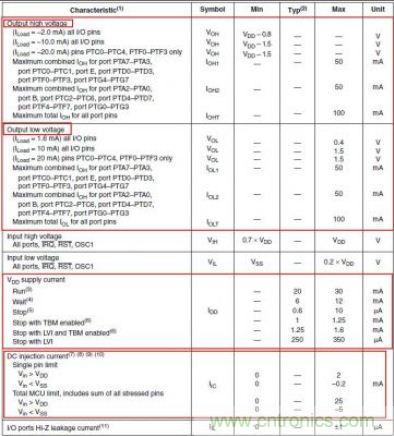

從下表可以得出一些基本的參數：

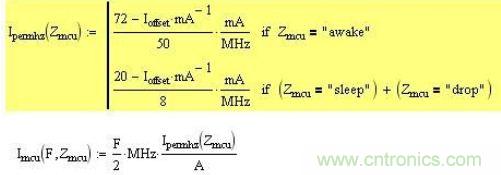

單片機的功耗一般和工作頻率有關，在固定頻率下與功能有關，有兩種計算辦法。

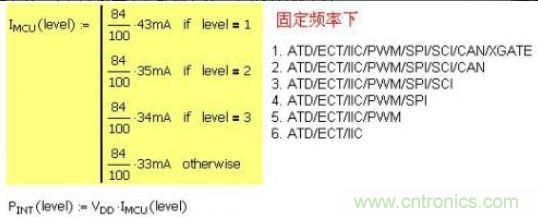

第一種，固定頻率，增減功能引起電流變化：

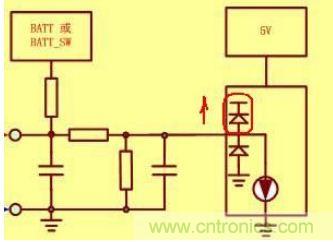

這里需要注意的是，輸入口的功耗一般不大，但是設計的IO口有電流注入的時候功耗較大，這時候嵌位二極管是工作的，注意這部分功耗。
輸入功耗在沒有Clamped的時候是相對較小的，如果輸入電壓過高和過低則會造成很多的問題。
MCU的所有功耗為三部分功率相加。
P.MCU=P.internal+P.IO+P.Analog
