1 PLD發展過程

早期的可編程邏輯器件只有可編程只讀存貯器（PROM）、紫外線可擦除只讀存貯器（EPROM）和電可擦除只讀存貯器（E2PROM）三種。由于結構的限制，他們只能完成簡單的數字邏輯功能。

稍后，出現了一類結構上稍復雜的可編程芯片，即可編程邏輯器件（PLD），他能夠完成各種數字邏輯功能。這一階段（大約20世紀70年代中期）的產品主要有可編程陣列邏輯（ProgrammableArrayLogic，PAL），PAL由一個可編程的“與”平面和一個固定的“或”平面構成，或門的輸出可以通過觸發器有選擇地被置為寄存狀態。PAL器件是現場可編程的，他的實現工藝有反熔絲技術、EPROM技術和E2PROM技術。

20世紀80年代初期，在PAL的基礎上，又發展了一種通用陣列邏輯（GenericArrayLogic，GAL），他采用E2PROM工藝，實現了電可按除、電可改寫，其輸出結構是可編程的邏輯宏單元，因而他的設計具有很強的靈活性，至今仍有許多人使用。

20世紀80年代中期，為了彌補上述缺陷，又先后推出了可擦除、可編程的邏輯器件（ErasableProgrammableLogicDevice，EPLD）。CPLD和FPGA，EPLD的集成度更高，設計更靈活，但內部連線功能較弱。

2 結構比較

不同廠家對PLD的叫法不盡相同，但一般來說，把基于乘積項技術，F(xiàn)LASH（類似E2PROM工藝）工藝的PLD叫CPLD;把基于查找表技術，SRAM工藝，要外掛配置E2PROM的PLD叫FPGA。下面從內部結構對2者進行比較。

2.1 基于乘積項的CPLD結構

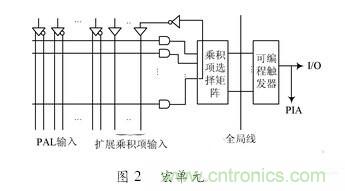

以altera的MAX7000為例，其他型號的結構與此都非常相似，這種PLD結構可分為3塊：宏單元（marocell），可編程連線陣列（ProgrammableInterconnectArray，PIA）和輸入輸出I/O控制塊。宏單元是CPLD的基本結構，由他來實現基本的邏輯功能。

[page]
2.2 基于查找表的FPGA結構

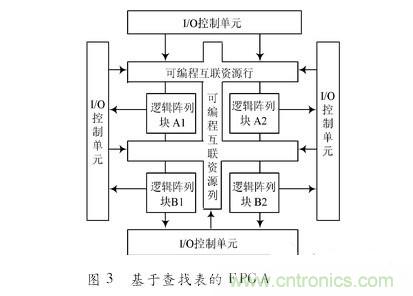

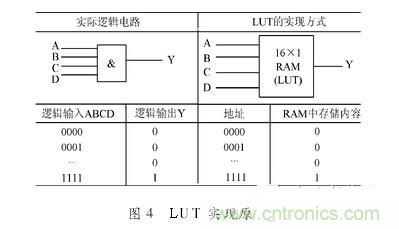

以Altera的FLEX/ACEX為例，這種PLD結構主要包括邏輯陣列塊（LogicArrayBlock，LAB），輸入輸出塊（InputOutputElement，I/OE），隨機存儲器塊（RandomAccessMemory，RAM未表示出）和可編程行/列連線。其中一個LAB包括8個邏輯單元（LogicElement，LE），每個LE包括一個LUT一個觸發器和相關的相關邏輯。LE是FLEX/ACEX芯片實現邏輯的最基本結構。如圖3所示。

由以上CPLD和FPGA的結構比較，可以看出CPLD的每個宏單元都類似PAL結構，一片CPLD又是N個宏單元的陣列集合，且其邏輯塊互連具有集總式特點。FPGA的LAB的也是陣列排列，但是LAB之間是采用分布式互連方式，其基本單元LE的尋址進行的是一種邏輯門運算。

3 功能比較

盡管CPLD和FPGA都是PLD器件，有很多共同特點，但由于上節對CPLD和FPGA進行結構上比較的不同，在使用過程中仍然具有很大的差異。

（1）適合結構

一般認為CPLD是“邏輯豐富”型的，更適合完成各種算法和組合邏輯，F(xiàn)PGA是“時序豐富”型的，更適合于完成時序邏輯。換句話說，CPLD更適合于觸發器有限而乘積項豐富的結構，而FPGA更適合于觸發器豐富的結構。

（2）運行速度

一般認為CPLD是“邏輯豐富”型的，更適合完成各種算法和組合邏輯，F(xiàn)PGA是“時序豐富”型的，更適合于完成時序邏輯。換句話說，CPLD更適合于觸發器有限而乘積項豐富的結構，而FPGA更適合于觸發器豐富的結構。

（3）編程方式

目前的CPLD主要是基于E2PROM或FLASH存儲器編程， 編程次數達1萬次；FPGA大部分是基于SRAM編程其優點是可進行任意次數的編程，并可在工作中快速編程，實現板級和系統級的動態配置，因此可稱為可重配置硬件。

4 CPLD/FPGA發展趨勢

PLD在近20年的時間里已經得到了巨大的發展，在未來的發展中，將呈現以下幾個方面的趨勢：

（1） 向大規模、高集成度方向進一步發展

當前，PLD的規模已經達到了百萬門級，在工藝上，芯片的最小線寬達到了0.13um，并且還會向著大規模、高集成度方向進一步發展。

（2） 向低電壓、低功耗的方向發展

PLD的內核電壓在不斷的降低，經歷5V→3.3V→.5V→1.8V的演變，未來將會更低。工作電壓的降低使得芯片的功耗也大大減少，這樣就適應了一些低功耗場合的應用，比如移動通信設備、個人數字助理等。

（3） 向高速可預測延時方向發展

由于在一些高速處理的系統中，數據處理量的激增要求數字系統有大的數據吞吐速率，比如對圖像信號的處理，這樣就對PLD的速度指標提出了更高的要求;另外，為了保證高速系統的穩定性，延時也是十分重要的。用戶在進行系統重構的同時，擔心的是延時特性會不會因重新布線的改變而改變，如果改變，將會導致系統性能的不穩定性，這對龐大而高速的系統而言將是不可想象的，帶來的損失也是巨大的。因此，為了適應未來復雜高速電子系統的要求，PLD的高速可預測延時也是一個發展趨勢。

（4） 向數摸混合可編程方向發展

迄今為止，PLD的開發與應用的大部分工作都集中在數字邏輯電路上，在未來幾年里，這一局面將會有所改變，模擬電路和數摸混合電路的可編程技術得到發展。目前的技術ISPPAC可實現3種功能：信號調整、信號處理和信號轉換。信號調整主要是對信號進行放大、衰減和濾波;信號處理是對信號進行求和、求差和積分運算;信號轉換則是指把數字信號轉換成模擬信號。EPAC芯片集中了各種模擬功能電路，如可編程增益放大器、可編程比較器、多路復用器、可編程A/D轉換器、濾波器和跟蹤保持放大器等。

（5） 向多功能、嵌入式模塊方向發展

現在，PLD內已經廣泛嵌入RAM/ROM，F(xiàn)IFO等存儲器模塊，這些嵌入式模塊可以實現更快的無延時的運算與操作。特別是美國Altrea公司于2000年對可編程片上系統（SystemOnProgrammableChip，SOPC）的提出，使得以FPGA為物理載體、在單一的FPGA中實現包括嵌入式處理器系統、接口系統、硬件協處理器或加速器系統、DSP系統、數字通信系統、存儲電路以及普通數字系統更是成為目前電子技術中的研究熱點。
