力科發布首個基于實時示波器的PAM4信號分析軟件

發布時間:2015-03-24 來源:力科 責任編輯:xueqi

【導讀】力科今天發布業內第一款用于示波器的PAM4信號分析軟件。新的分析套件能夠?qū)AM4信號的所有三個眼圖,抖動以及噪聲進行測量,是設計下一代電和光鏈路以通過利用PAM4信號尋求速率翻倍的工程師所需要的。

PAM4通過使用4電平信號將每個符號(Symbol)編碼了2位信息以取代過去的1位信息。與2電平NRZ信號相比,信息量翻倍的代價是價格更昂貴以及更加復雜。PAM4眼圖包含三個眼圖而非一個,且包括12種類型的切換而非兩個。工程師必須要理解他們的發送器,通道,以及鏈路如何影響PAM4信號眼圖的質量,以及評判因抖動和噪聲導致的眼圖的閉合與誤碼率(BER)函數間的關系。

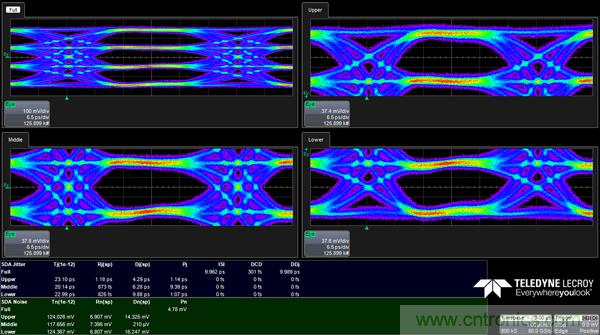

圖:力科發布首個基于實時示波器的PAM4信號分析軟件

示波器中傳統的串行數據分析工具主要設計用于NRZ信號,所以需要開發新的工具和技術來測試4電平信號。新的PAM4信號分析工具是特別設計用于4電平信號及為PAM4信號的所有三個眼圖進行眼圖,抖動以及噪聲的測量??傮w抖動和噪聲在給定抖動和噪聲行為內被分解為隨機和固有成分。除了驗證抖動,噪聲以及眼高/眼寬等參數是否合格以外,軟件還可以通過顯示一系列包括直方圖,追蹤,頻譜,以及浴盆曲線來讓使用者理解抖動的產生根源。
在力科(Teledyne LeCroy)針對復雜信號的抖動和時序測量不斷創新的歷史中,PAM4分析包是最新的一個創新。力科(Teledyne LeCroy)是第一個提供專用抖動分析和串行數據分析示波器的廠家,且目前的串行數據分析軟件包SDAIII-CompleteLinQ已是第三代串行數據分析工具。該工具是業內唯一能夠提供對4路串行信號同時進行眼圖,抖動和噪聲測量并方便的進行對比的分析工具。PAM4分析包正是基于這些經驗而開發的,專用于PAM4信號的測試分析。
要采購工具么,點這里了解一下價格!
