【導讀】上拉電阻在工業領域及通信領域都具有中斷GPIO控制和I2C信號的功能，在系統穩定性和輸出電平穩定性方面有著不可替代的作用。本文就由小編為大家解析I2C上拉電阻最大值的真相。
I2C總線的設計一般都會采用OC或者OD門，如果內部的芯片中沒有設置上拉電阻，那么就必須要在外部接一個上拉來保證高電平的輸出，從而增加這一系統的穩定性。一般情況下I/O端驅動能力會保持在2mA-4mA左右的量級范圍內，而OC或者OD門的導通電壓一般為0.4V左右，手機中加在上拉電阻上的電壓一般都是2.8V。在該設定下，I2C上拉電阻的最小值不能低于800R。當電壓為5V時，上拉最小值不能低于1.5K。
在這種情況下想要中斷和GPIO信號本身，是不需要增加多余的驅動設備的，只需要保持一個高電平就可以了。此時，上拉電阻可以選取大一點的阻值以減小功耗，但須注意一個問題，那就是這個阻值不能太大，經驗值一般在4.7-100K之間，否則會和PCB走線，器件等負載電容影響信號上升時間。
由于目前大多數的I2C接口都采用了OD機制，所以工程師在實際操作的過程中，需要另外加一個上拉電阻才能維持輸出高電平，上拉電阻的最小值須符合之前所提到的要求。
那么，I2C上拉電阻最大值都與哪些因素有關呢？

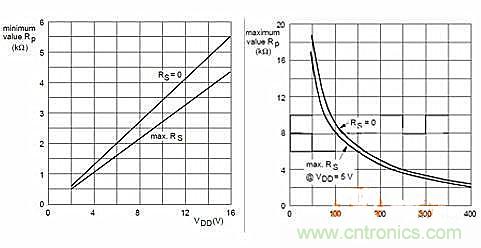

通常情況下，I2C總線的傳輸速率分為標準模式和快速模式（在快速模式的情況下，I2C總線傳輸速率為400Kbit/s），總線負載的最大容限分別是400pF和200pF。根據I2C總線協議的要求，I2C上拉電阻最大值是被總線電容所限制。下圖是上拉電阻的取值數據圖，圖中的Rs指的是I2C設備串聯在I2C總線上的電阻，它可以有效的防止SDA和SCL高電壓毛刺波產生。
圖為上拉電阻取值數據
由上圖的曲線走勢可以看出，上拉電阻的最小值由上拉電源決定，最大值由總線電容決定。
結語
通過對I2C上拉電阻的實例分析，我們可以看出，上拉電阻在I2C總線中可以起到維持輸出電平穩定、保護芯片的作用。而上拉電阻的最大阻值則是由總線的電容所決定的，工程師在進行上拉選取時，需要依據總線電容和上拉電源的電壓來判斷。
