利用多余器件如何DIY 100V耐壓測試器?
發布時間:2015-08-17 責任編輯:sherry
【導讀】本文分享的是一位技術達人利用給自己手頭上的東西,做出的100V耐壓測試器,到底是怎么DIY的呢?前因后果,過程是不是很想知道?跟著小編來瞧瞧吧!
手里零件挺多的,昨天做個東西,本來應該用IN4148做二極管用,隨手拿了兩個玻封管,也沒仔細看就焊上去了,上電不能正常工作,仔細檢查后才發現拿了穩壓管當二極管用了,廢了半天勁,早知道測試一下了,可是用萬用表是測不出來穩壓管和二極管的區別的,決定做個測試器,焊機前先測試一下二極管的耐壓,防止以后再犯錯誤。
由于沒有特別高的要求,根據三線電壓表頭的最大量程是100V,就做個100V的算了,一般也夠用了,最早前我做過一個類似的是直接整流220V電壓,雖然可以測量的耐壓很高,但是很不安全,早就拆掉了,這次一定要做個隔離的,隨便摸任意一根線都不會有危險,找到手里的變壓器盡量找二次電壓高的,還真有一個雙獨立50V輸出的,還帶6V隔離輸出剛好給三線電壓表頭供電,先把6V整流濾波給電壓表模塊看工作情況,正常后再把雙50V串聯起來做個半波整流加個 1UF高壓電容做濾波然后看最高輸出電壓達到了160V直流,這個電壓太高超過了100V電壓表頭的測量范圍,因為電壓表頭也是有輸入電阻的,就串聯電阻找出剛好接近100V的直流電壓,最后測試下來需要330K的電阻剛好合適,由于有大電阻串聯在電源里面,就算短路電流也只有0.6ma也不會對管子造成損害。

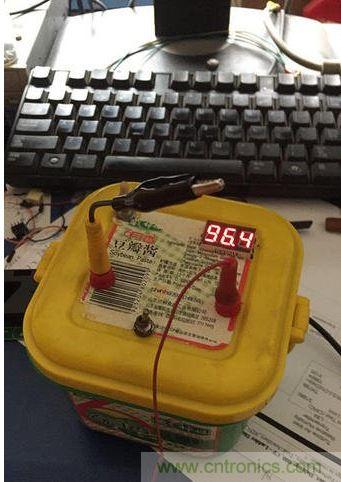

加上電源開關,輸出用雙刀雙擲開關做個正反切換開關,方便電壓換向使用,隨便找個殼子裝起來,就成了上圖的模樣。

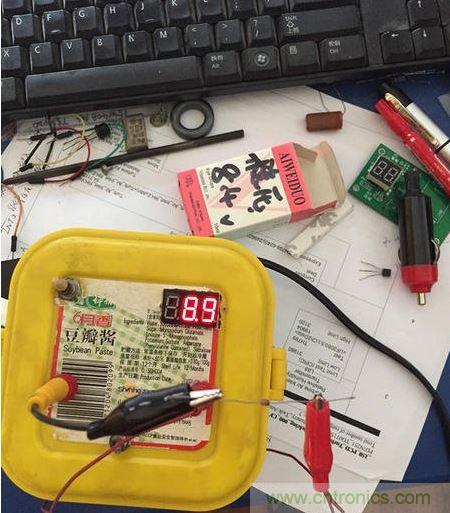

測試一下8.4V穩壓管還行:

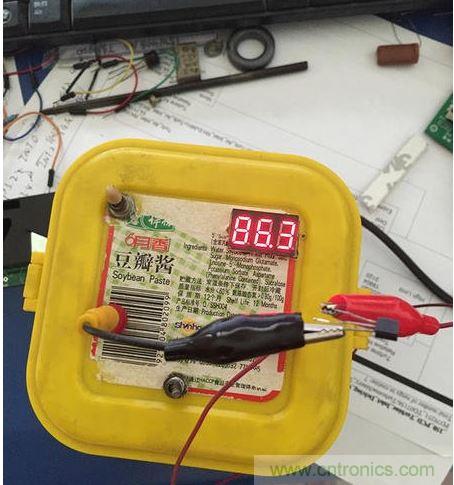

再找個9012測測E-C試試:
OK!
對了!再啰嗦一句,如果測量電容耐壓一定要注意放電!否則真的會電到你一針的呵呵!
