原理圖示意,如何使用萬用表檢測電容?

發布時間:2016-08-15 責任編輯:susan

【導讀】萬用表說起來大家都不陌生,但是能真正把它用到透的可沒幾個人吧,這里為大家講解下萬用表是如何來檢測電容的??蓜e小瞧了這個知識點,說不定你就不是很清楚呢。

1 指針式萬用表檢測電容

1.1 固定電容的檢測

(1)容量在0.01 pF以上固定電容的檢測將指針式萬用表調至R×10k歐姆擋,并進行歐姆調零,然后用萬用表的紅、黑表筆分別接觸電容的兩個引腳,觀察萬用表指針的變化,如圖1所示。 如果表筆接通瞬間,萬用表的指針向右微小擺動,然后又回到無窮大處,調換表筆后,再次測量,指針也向右擺動后返回?zé)o窮大處,則可以判斷該電容正常;如果表筆接通瞬間,萬用表的指針擺動至“0”附近,則可以判斷該電容被擊穿或嚴重漏電; 如果表筆接通瞬間,指針擺動后不再回至無窮大處,則可判斷該電容漏電;如果兩次萬用表指針均不擺動,則可以判斷該電容已開路。

(2)容量小于0.01 pF的固定電容的檢測 檢測10pF以下的小電容時,因電容容量太小,故用萬用表進行測量,只能檢查其是否有漏電、內部短路或擊穿現象:測量時選用萬用表R×10k擋,將兩表筆分別任意接電容的兩個引腳,阻值應為無窮大。如果測出阻值為零,則可以判定該電容漏電損壞或內部擊穿。

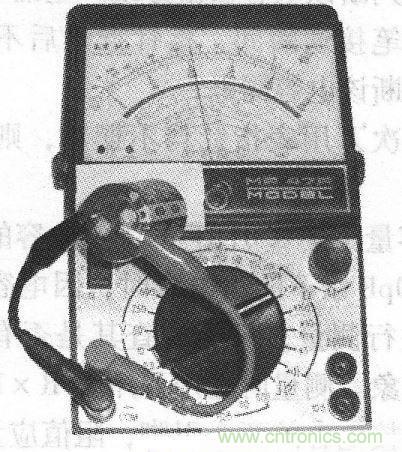

圖1 檢測0.01 p,F(xiàn)以上的固定電容

(3)檢測10pF~0.01 ;tF固定電容可采用如下方法。將萬用表調至R×10k擋,選用兩只卩值大于100的 三極管3DC6(或9013)組成復合管,其 電路原理圖如圖2所示。利用復合管的放大作用,把被測電容的充電電流予以放大,以增大萬用表指針的擺動幅度。將被測電容接于復合管的基極b與集電極c間,萬用表的紅、黑表筆分別與復合管的發射極e和集電極c相接。如果萬用表的指針微擺動后返回至無窮大處,則說明電容正常;如果指針不動或不能返回至無窮大處,則說明電容已損壞。在測試操作時,特別是在測量較小容量電容時,要反復調換被測電容引腳接觸兩點,以明顯地看到萬用表指針的擺動。

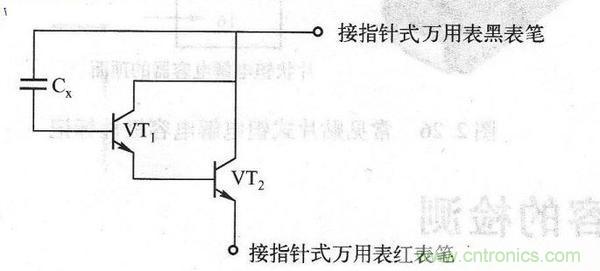

圖2 復合管構成的測試電路原理圖

1.2 電解電容的檢測

電解電容的容量較一般固定電容大得多,測量時,針對不同容量選用合適的量程。一般情況下,1~47 pF間的電容,可用R×1k擋測量;大于47 ptF的電容可用R×100擋測量。電容容量越小,電阻擋倍率選擇應越大。測量前應讓電容充分放電,即將電解電容的兩根引腳短路,把電容內的殘余電荷放掉??梢杂萌f(wàn)用表表筆將電容兩引腳短路,電容放電方法示意圖如圖3所示。大容量電容須用螺絲刀金屬部分放電。 電容充分放電后,將指針萬用表的紅表筆接負極,黑表筆接正極。在剛接通的瞬間,萬用表指針應向右偏轉較大角度,然后逐漸向左返回,直到停在某一位置。此時的阻值便是電解電容的正向絕緣電阻,一般應在幾百千歐姆以上。調換表筆測量,指針重復前邊現象,最后指示的阻值是電容的反向絕緣電阻,應略小于正向絕緣電阻。電解電容的檢測示意圖如圖4所示。

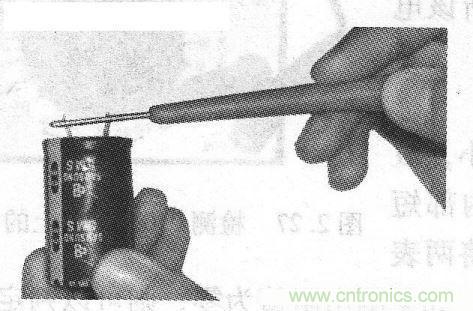

圖3 電容放電方法示意圖

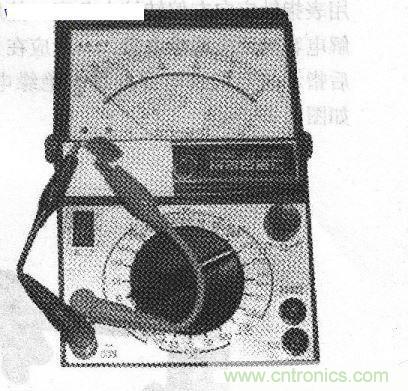

圖4 電解電容的檢測示意圖

在上述測量中,如果測量時萬用表指針不動,則說明電容容量消失或內部斷路;如果電容的正、反向絕緣電阻很小或?yàn)榱?,則說明電容漏電流大或內部短路,不能再使用。對于正、負極標志不明的電解電容,可利用測量絕緣電阻的方法加以判別,即先用萬用表的兩支表筆接觸電容兩只引腳,測量電容的絕緣電阻。調換表筆后再次測量,數值大的為正向絕緣電阻,這時黑表筆接的是電容的正極。

1.3 可變電容的檢測

可變電容容量通常都較小,主要是檢測電容動片和定片之間是否有短路情況。

①用手緩慢旋轉轉軸,應感覺十分平滑,不應有時松時緊甚至卡滯的現象。將轉軸向前、后、上、下、左、右各方向推動時,轉軸不應有搖動。

②轉軸與動片之間接觸不良的可變電容,不能繼續使用。

③將萬用表置于R×10k擋,一只手將兩支表筆分別接可變電容的動片和定片的引出端,另一只手將轉軸緩慢來回轉動,萬用表的指針都應在無窮大處不動。如果指針有時指向零,則說明可變電容動片和定片之間存在短路點;如果旋到某一角度,萬用表讀數不是無窮大而是有限阻值,則說明可變電容動片和定片之間存在漏電現象。

2 數字式萬用表檢測電容

指針式萬用表只能檢測電容的好壞(小容量電容的斷路性故障不宜判斷)以及大致估測電容的大小,不能準確測量電容容量大小,電容的電容量通常需要電容表、數字式萬用表以及專用的 電容測量?jī)x器來測量。用數字式萬用表測量電容的電容量時需注意,并不是所有電容都可測量,要依據數字萬用表的測量擋位來確定。有的數字式萬用表有多個電容測量擋位,可以測量2nF~2;tF的電容,有的可測量⒛nF~⒛0ctF的電容,而有的數字式萬用表只有一個⒛0ptF的電容測量擋位。使用數字式萬用表測量電容的電容量時,將數字式萬用表置于電容擋,根據電容量的大小選擇適當擋位,待測電容充分放電后,將待測電容直接插到測試孔內或兩表筆分別直接接觸進行測量。數字式萬用表的顯示屏上將直接顯示出待測電容的容量。數字式萬用表測量電容示意圖如圖5所示。

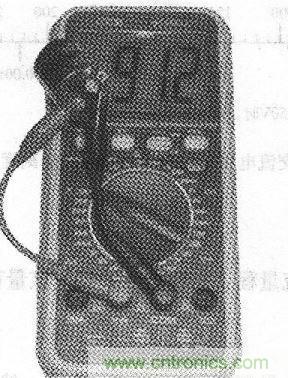

圖5 數字式萬用表測量電容示意圖

如果顯示的數值等于或十分接近標稱容量,則說明該電容正常;如果待測電容顯示的數值與標稱容量相差過大,則查看其標稱容量是否在萬用表的測試范圍之內,如果超出萬用表的測量范圍,可更換有適當量程的萬用表再進行測量,更換萬用表后再測量若還是相差過大,則說明待測電容已變質,不能再使用;如果待測電容顯示的數值遠小于標稱容量,則說明待測電容已損壞。

注意:(1)如果待測電容的電容量超出萬用表測量范圍,則不能用數字式萬用表測量。(2)數字式萬用表的表筆連接與指針式萬用表的表筆連接方法是相反的,指針式萬用表黑表筆接的是表內 電源正極,為表內電流流出端;數字式萬用表的紅表筆接表內電源正極,為表內電流流出端。電容充分放電后將萬用表紅表筆接電解電容正極,黑表筆接電解電容負極可測出正向絕緣電阻。反之,萬用表紅表筆接電解電容負極,黑表筆接電解電容正極可測出反向絕緣電阻。(3) 萬用表電壓法檢測電容用交流電壓法也可以檢測電容器,某些萬用表帶有此功能,如FM50型萬用表。下面以FM50型萬用表為例,其檢測方法如下。萬用表的刻度盤上有交流電壓與電容容量相對應的刻度,如圖6所示。

圖6 萬用表刻度盤上交流電壓與電容容量相對應的刻度

3.1 選擇量程根據電容器上的耐壓值,合理選擇交流量程,把轉換開關置于該量程。

3.2 配接交流電源準備一只調壓型的電源變壓器,選擇與量程相對應的電壓輸出,然后按圖7所示的方法進行連接測量。

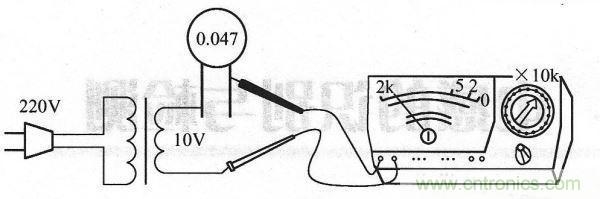

圖7 萬用表電壓法檢測電容

3.3 測量與讀數 交流電源、電容器、萬用表串聯成閉合回路,上電后進行測量。待表針?lè)€(wěn)定后即可瀆數。注意:在使用250V交流電源時,一定要注意安全。
