解決接地環路,接口隔離模塊的組合應用方案
發布時間:2016-09-21 責任編輯:susan
【導讀】隔離型的RS485、CAN、RS232等已越來越受市場認可。在實際的工程應用中,除可利用產品的隔離特性解決接地環路、提高系統的可靠性外,也可根據產品的特性,對不同功能的產品加以組合使用,方便高效的實現特定功能。
隔離模塊主要用在各種串行總線或現場總線的收發端,通過隔離模塊本身的隔離性能,斷開地環路,提高共模抑制性能和抗干擾能力,應用如圖1所示。

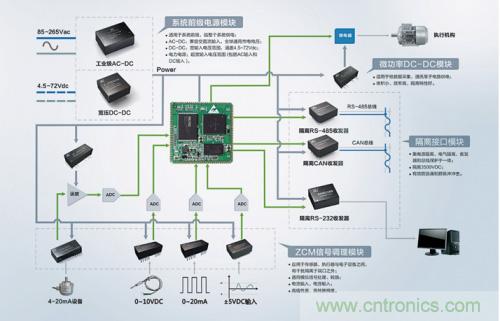

圖 1接口隔離模塊的應用
除使用隔離模塊自己本身的性能外,對功能各異的隔離模塊加以組合應用,可以擴展出形式多樣,靈活多變的方案組合,如下文所述。
一、簡易隔離RS485中繼器
RS485的應用中,有時需對信號進行增強,或不同的RS485網絡之間進行電氣隔離,輸入和輸出都是RS485信號,此時需用到RS485的中繼器。而基于RSM485系列,可快速搭建簡易的隔離型RS485中繼器,如圖2 和圖3所示。

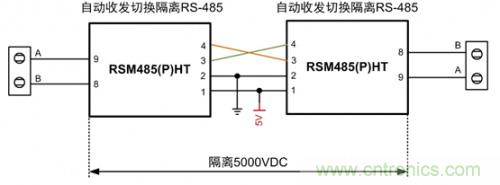

圖 2 簡易隔離RS485中繼器方案一

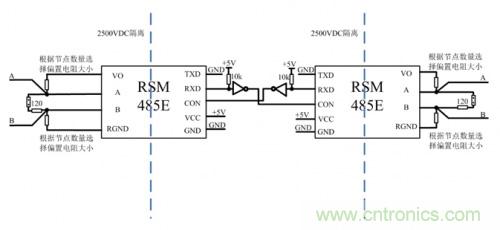

圖 3 簡易隔離RS485中繼器方案二
方案一用的是內部支持自收發的RSM485PHT系列,UART端交叉連接即可。方案二用的是常規帶收發控制引腳的隔離485,需多用非門電路對收發進行控制。
二、簡易隔離RS232轉RS485
在用RS232調試時,常需要直接跟RS485電路通信,此時需要將RS232轉成RS485電平,同樣推薦兩個電路,都是基于隔離型的模塊搭建,為調試串口提供隔離防護,如圖4和圖5所示。

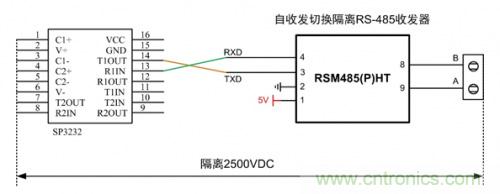

圖 4 簡易隔離RS232轉RS485方案一

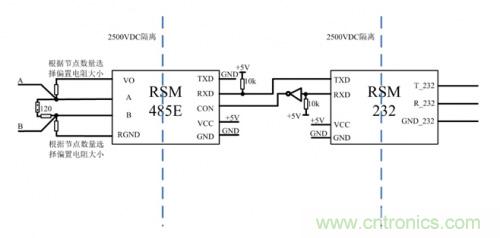

圖 5 簡易隔離RS232轉RS485方案二
方案一是使用普通的TTL轉232電平IC做232到TTL的電平轉換,隔離電壓2500VDC,方案二是232端和485端均采用隔離模塊,485到232端的隔離電壓可高達5000VDC。
三、隔離型RS485轉CAN方案
RS485和CAN雖然物理層都是差分傳輸,但因CAN多了更多的底層協議,兩者不能通過簡單的方式直接轉換。此時,使用如圖6所示的CSM100+RSM485模塊方式,利用CSM100能將CAN轉成UART數據,再用RSM485PHT將UART轉成RS485電平,實現RS485轉CAN的功能。

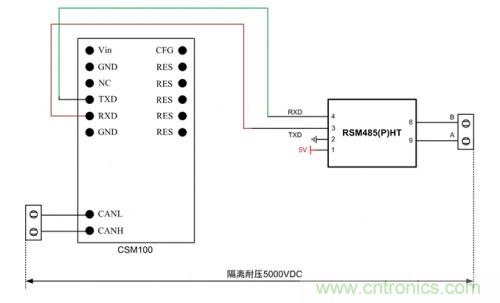

圖 6 RS485轉CAN
四、CAN轉RS232和RS485
方案如圖7所示,此方案除支持CAN到485的轉換外,也方便用電腦通過RS232口調試CAN或485的數據,在某些小數據量的應用場合,甚至可通過UART端,將MCU的數據變成RS232、RS485、CAN三種接口數據進行通信,非常適合接口的擴展。

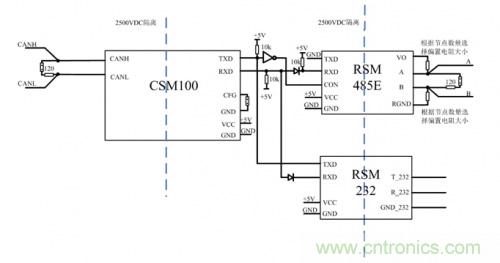

圖 7 CAN轉RS232、RS485
由上面介紹可知,基于ZLG的接口隔離模塊,可非常靈活的實現很多單個模塊完成不了的功能,結合合適的外圍電路,嘗試多種不同的組合,往往能達到意想不到的收獲。
