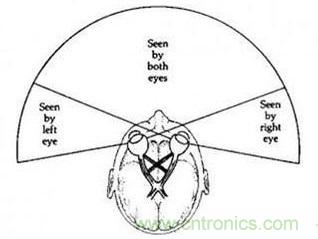

人類雙目重疊的演示圖



這個其實很好理解：看向一個遠方的物體，然后豎起食指并將其放在離鼻子前方12英寸（約30厘米）遠的位置，把焦點集中在食指。這樣子你就會看到隨著遠方物體接近焦點的時候，會出現左右眼兩只食指的影像向中間聚合。當你重新盯著遠方的物體時，又會再一次出現食指的兩個影像，這是因為你的眼睛已經把立體注視點放在更遠的位置了。



眼睛的相對視場角會讓你知道物體離你大概有多遠。如果物體離你非常遠的話，那么兩只眼睛的視場角基本上會是一樣。如果物體離你非常近的話，那么視場角則會非常不同。

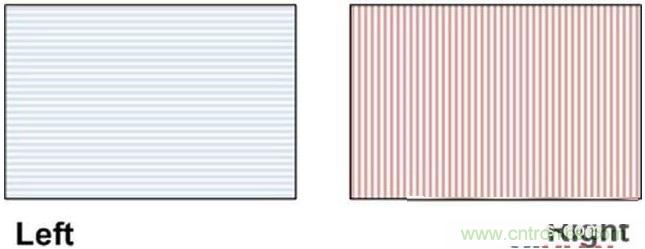

虛擬現實頭顯的生廠商需要決定他們產品的雙目重疊到底是多少。讓我們看看每個鏡片都有著60度對角線視場和4:3長寬比的專業頭顯。使用對角線視場和長寬比換算表，60度對角線等于中線垂直的48度角和中線水平的36度角。正如下圖所示，左邊是左眼的，右邊則是右眼的：



左邊鏡片和右邊鏡片的單眼影像都是在60度對角線視場下看到的。

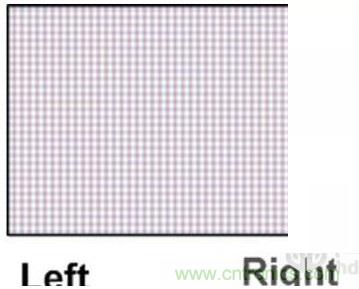

注意：左眼和右眼的填充顏色只是用來加以區分，并不是想要表達什么。如果鏡片有 100%的重疊，那么雙目視場同樣會是水平角度48度和垂直角度36度，從而達到60度的對角線視場。如下所示，如果你正在看一個遠方的物體 （這時兩眼之間的距離并不相關），你左眼看到的東西，右眼也能看到。



100%重疊，60度雙目視場

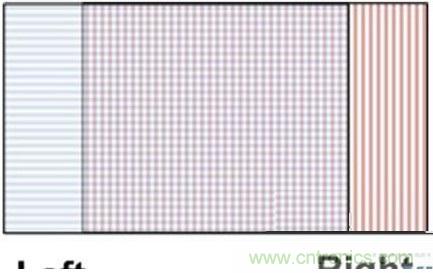

現在，我們假設生廠商決定兩個鏡片在水平線上有75%的重疊，也就是說不是完全重疊而是部分重疊。結果如下圖所示，75%的重疊意味著兩個鏡片在中線垂直的48度角視場上有75%的重疊，中線水平的36度角視場中同樣有75%的重疊：左邊鏡片看到12度，36度為重疊區域，右眼同樣看到12度。因此，復合影像的對角線視場角（60×60+36×36）等于70度，比100%的重疊所看到的雙目視場還要大。





在部分重疊（75%）下，單眼視場為60度的兩個鏡片可達到70度的對角線視場。





更寬的視場。這也就意味著更好的沉浸感。在上面的例子中，我們通過單眼視場為60度的鏡片做出了可實現70度對角線視場的虛擬現實頭顯.



更好的長寬比。上面例子中的長寬比為4：3=1.333。在75%的重疊下，長寬比變成60：36，或者5：3=1.666。這個長寬比介于16:9 HD1080 (1920×1080)標準和16:10 WUXGA (1920×1200)標準，這樣的長寬比更適合觀看寬屏內容。

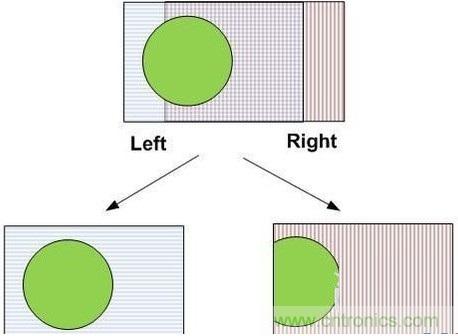

雙眼拮抗。請注意下圖中的綠圈，因為綠的位置所在，左眼可以看到完整的圈圈，而右眼只能看到部分圈圈。事實上，當雙眼同時透過鏡片注視圓圈的時候，你或許會注意到右眼視場的最左面的邊界，而這看上去或許不太尋常，或者會分散注意力。兩只眼睛看到的影像會繼續往左邊靠，因為右邊鏡片不再顯示物體。因為雙眼拮抗的原因，這或許會分散人們的注意力。因為左右影像并不一致，我們的感知從一個影像換成另一個影像。如果實際視場比我們上面例子中所使用的視場更大，假如說單眼視場為100度，那么這并不會造成太大的影像，因為圖像的不連續性出現在中央視覺區域以外。



部分重疊視覺系統所造成的雙眼拮抗。



非3D內容的兼容性問題。完全重疊的一個好處是你可以毫不費勁地觀看標準的內容，計算機桌面、Microsoft Word、一個YouTube視頻，或者攝像頭的直播視頻。兩只眼睛可以看到同樣的內容。應用無需知道你是通過頭顯觀看還是電腦顯示器。但部分重疊就不是這么一回事了。如果兩只眼睛要看到相同的內容，那么你就會感覺眼部疲勞，因為就算兩個影像是在不同的角度呈現，你的眼睛還是會試圖整合為一個圖像。在大部分的案例中，應用需要知道影像是否處于部分重疊系統中。唯一的例外是可以自動把寬屏圖像分割成左右兩邊圖像的頭顯，但通常是找不到這么一款頭顯的。
