300元就能讓廢舊筆記本屏“變”液晶電視

發布時間:2016-12-01 來源:老貓 責任編輯:wenwei

【導讀】一臺型號非常老的筆記本,或是主板已經損壞的筆記本,多少會讓人有點“雞肋”的感覺:幾乎沒有什么實用價值,丟了又覺得可惜,其實這種情況下,我們可以讓筆記本再發揮一點余熱,將其屏幕拆卸下來,改造成液晶電視。

廢物利用:操作簡單,所需工具也不復雜

將廢舊筆記本的液晶屏拆下來改造成液晶電視,無疑是一件“變廢為寶”的好事,由于配套產品已經非常成熟,因此用戶并不需要太高深的技術,只需多一點耐性和細心,就可做到完美改造。

所需的工具也并不復雜,只需螺絲刀,熱熔膠,小刀等家庭常見工具。實現過程也較為簡單,線將液晶屏從筆記本上拆下,記錄下面板的相關信息后到網上購買合適的驅動板和外殼,收到后再將液晶面板和驅動板組合起來,最后安放到外殼里面即可。

小心拆下筆記本顯示屏

要對筆記本屏幕進行改造,第一步要做的自然是將其拆卸下來。筆記本電腦的屏幕通過一根屏線和一根電源線和主板連接,拆卸的時候注意不要損壞這兩根線,特別是其中的電源線。由于屏幕特別薄,因此拆卸的時候一定要小心,否則很可能導致?lián)p壞。

在將屏幕整體取下之后,還需要做進一步的分解,才能將液晶面板分離出來,由于在后面的操作中我們需要了解液晶面板的詳細信息,因此這一步是必須的。對付塑料的邊框和頂蓋,使用一般的美工刀,按自內向外的方向,小心劃開即可。如果屏幕的邊框的金屬材料的,就只能使用銼刀一點點銼開,注意這個過程中一定要非常小心,不能損壞到液晶面板。

300元就能讓廢舊筆記本屏“變”液晶電視

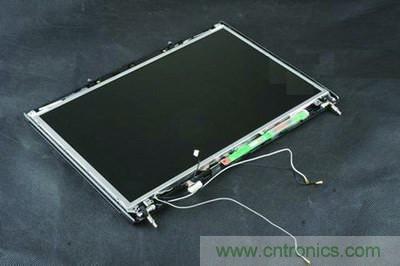

拆下的筆記本液晶屏,還需去掉外殼

選購套件:全套大約需花300元

有了液晶面板,還需要購買驅動電路和外殼。在網絡上搜索“液晶,四合一”就可以找到很多。賣家往往將驅動電路等多種所需元件集合成一個套件來進行銷售。其中集合了液晶顯示器,電視等多種功能,并且附帶遙控器,也就是所謂的“四合一”或“三合一”套件,價格一般在200元左右。

不過在購買之前,用戶首先需要確定一點:自己手中的液晶面板是什么型號的。首先查看液晶面板的背部,應該有一個小的標簽,上面記錄了面板的生產廠家和型號,將其抄寫下來交給驅動套件的賣家,他就會為您選擇合適的驅動套件,并且做好相應的設置,讓您拿到后裝上就可以使用。有時賣家還需要了解面板的接口情況,比如屏線是多少針等等。

銷售套件的商家手里常常還會有液晶顯示器外殼出售,15英寸以內的價格一般在100元左右,用戶如果想省事也可以直接購買外殼。

300元就能讓廢舊筆記本屏“變”液晶電視

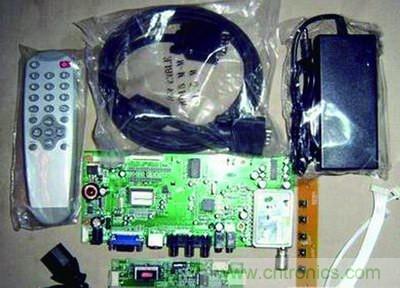

驅動板套件

安裝過程:一定要小心操作

1、首先將屏固定到外殼的面框里,把面框向下放到一個平臺上,然后將液晶面板放上去。不過盡管用戶能夠買到尺寸對應的外殼,但螺絲孔位往往是無法對應的,因此一般采用熱熔膠來固定要更方便一些,固定的強度也很高。

300元就能讓廢舊筆記本屏“變”液晶電視

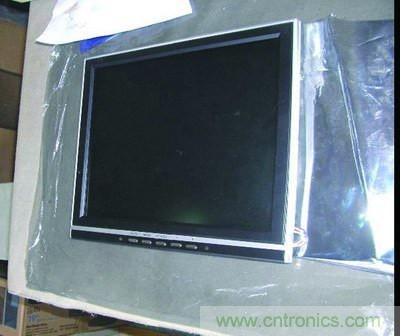

固定時注意別損壞液晶面板

2、接下來需要配好驅動板,以及按鍵、遙控、喇叭線等附件,這是一塊“四合一”驅動板,同時具備VGA,S-video,AV端子,電視等接口。具體的連接方法可根據說明書操作,也可以要求賣家在發貨前將所有附件都連接好。

300元就能讓廢舊筆記本屏“變”液晶電視

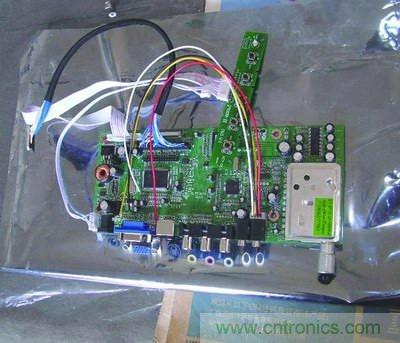

按照說明書連接很簡單

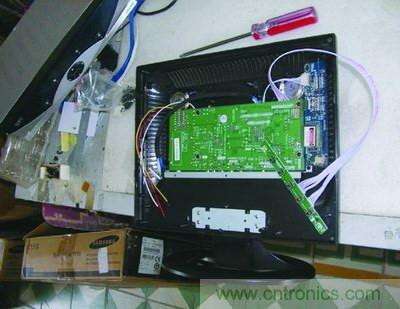

3、將連接好的驅動板、線路、按鍵、遙控線路裝入后殼,并且初步接好線路。這個時候一定要注意,按鍵的位置要和前面板上的按鈕相對應。

300元就能讓廢舊筆記本屏“變”液晶電視
按鍵和前面板的按鈕要注意對應

4、將前面框部分接入,把液晶面板和驅動面板用屏線連接起來,并且插上供電口,然后接上電源和信號源開始試機,如果能順利出現圖像和聲音,那么就組裝成功了。如果沒有,則最大的可能就是驅動板沒有配置正確,這時候需要及時聯系賣家。

5、對內部電路進行最后一次整理和緊固,為了保證液晶面板和驅動板的散熱,內部的這些連接線應該以“集中,靠邊”的原則進行整理。同時所有的線纜在確定整理完成后,最好能用熱熔膠固定起來。

6、最后將顯示器的前后外殼都合起來,再進行烤機測試,具體方法是將顯示器亮度開到最大,然后連續開機播放影片12小時以上,如果這個過程顯示器都沒有出現任何問題,就說明此次組裝成功。一個原本廢棄的液晶屏被改造成為一個液晶電視,還可以通過VGA接入成為電腦顯示器,而花費僅在300元左右。

300元就能讓廢舊筆記本屏“變”液晶電視
此時不必將外殼合攏

300元就能讓廢舊筆記本屏“變”液晶電視

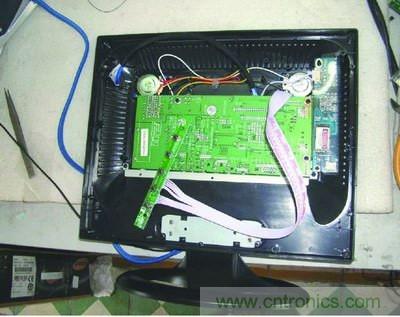

整理線后最好將其固定

300元就能讓廢舊筆記本屏“變”液晶電視

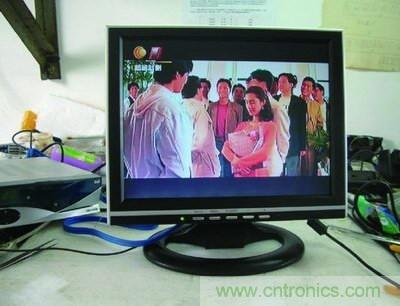

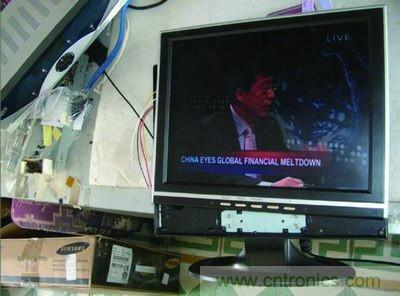

完成的液晶電視

透明外殼更具個性化

也有更多的DIY用戶并不喜歡購買現成的外殼,因?yàn)檫@堆似乎并不好看的塑料居然要花費100元左右,而且如果用戶如果有進一步的改造計劃,比如將這個顯示屏放到機箱上或者光驅位上面,那么這個外殼反而會成為一個累贅。所以在這里另外介紹一種簡易而且花費更少的外殼方案。

300元就能讓廢舊筆記本屏“變”液晶電視

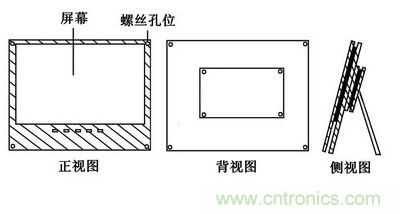

簡易外殼設計示意圖

首先找到一個大一點的透明壓克力板,厚度最好能在5mm左右。這在一般的小廣告店,裝修材料店都可以很輕易地找到,其面積最好為液晶屏的尺寸的3倍,花費大多在20元以內。

接著將這塊壓克力板切開為兩塊,分別用作前后面板。按照液晶屏幕的尺寸,在前面板上切開一個方形的口,而下方則留出稍寬一點,并在上面留出按鈕的位置。接著根據前面板大小,將后面板進行同樣的切割,不過用不著開口。有了前后兩塊面板,我們就可以使用螺絲將液晶面板固定在兩者的中間。

接著再切割兩塊小一些的壓克力板,這是用于固定驅動板等,因此具體大小要根據驅動板的大小而定。將其中一塊用螺絲和液晶背面的壓克力板連接,之所以用螺絲連接,是為了方便日后的改造,比如將液晶安裝到機箱上,如果用戶沒有這樣的打算,也可以直接采用熱熔膠來連接。將驅動板等用熱熔膠固定在這塊壓克力板上之后,再用另一塊覆蓋到上面,并且同樣用螺絲連接,這樣做是防止其他物體碰到驅動板。

300元就能讓廢舊筆記本屏“變”液晶電視
打孔時一定要事先標注

最后,需要在背部安裝一個支架,可以很簡單地用一根切割下來的邊角料來支撐,為了美觀可以將其打磨一下。最終的成品就這樣簡單地支在桌面上,很像時下流行的數碼相框,透明的邊框使液晶看上去科技感十足。

300元就能讓廢舊筆記本屏“變”液晶電視

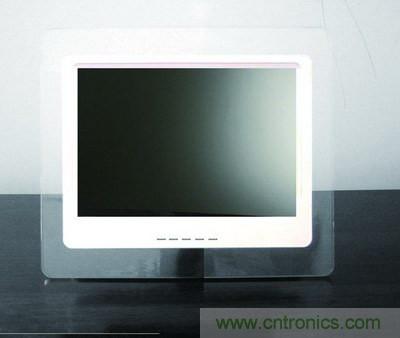

完成的產品和數碼相框很相似

風險提示:液晶屏切不可野蠻拆卸

整個改造過程中,從筆記本電腦中取出液晶屏是最為危險的,稍有不慎就可能造成屏幕損壞,因此這一步用戶一定要足夠小心,寧可讓進度放慢一點,也一定要保證不損傷到屏幕。其次是確定屏的型號,如果給錯了型號,賣家在調試驅動板時就可能出錯,那樣會帶來很多麻煩。最后就是提醒用戶,在購買套件時,除了向賣家提供準確的液晶屏信息,還要注意一定要提醒賣家做好所有的測試和連接工作再發貨。
