名廠方案:恩智浦NFC控制器解決方案

發布時間:2016-12-29 責任編輯:sherry

【導讀】恩智浦的NFC控制器解決方案專為當今的緊湊型系統而設計,能夠采用更少的元件實現更高的集成度,因為它們結合了NFC前端與先進的32位微控制器。這些選項包括適合簡單、標準化接口的集成固件,或可自由編程的微控制器,能夠加載完全定制的應用。

  方案概述

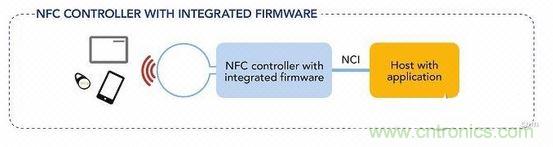

  具有集成固件的NFC控制器

  借助具有集成固件的NFC控制器, 在Linux、Windows或Android環境工作的設計師可以領先開發他們的系統。PN71xxx系列(PN7120、PN7150)就是即插即用的NFC,它可預裝嵌入式NFC固件,并使用NFC Forum的NCI接口,也是使用一個完整操作系統的設計所需的。因此,設計人員可以專注于系統優化和差分化。

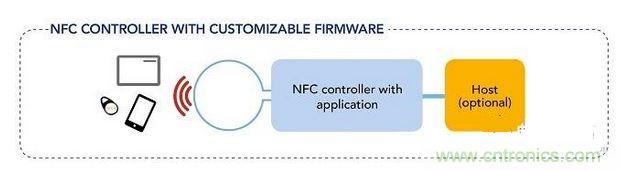

具有定制固件的NFC控制器
具有定制固件的NFC控制器

  對于希望采用自己專用開發軟件的設計師,我們提供具有定制固件的NFC控制器,如PN7462系列。PN7462是最先進的單芯片讀卡器解決方案,它搭載32位ARM Cortex M0內核,支持接觸式、免接觸式、NFC接口和整個MIFARE®系列,可輕松創建完全定制、獨一無二的應用。
部分參考部件
部分參考部件

  1、PN7150

  恩智浦PN7150 NFC解決方案適用于快速設計,完全符合NFC Forum,包括Linux®、Android™和WinIoT驅動程序并支持NCI 1.0主機通信。

  PN7150既是PN7120的高性能版本,也是即插即用的NFC解決方案,可輕松整合到任何操作系統環境,以降低物料清單(BOM)尺寸和成本。PN71xx控制器非常適合網關等家庭自動化應用,并與NFC互聯標簽無縫運行。

  這些NFC控制器支持Raspberry Pi®和BeagleBone® Black等最受歡迎的平臺,以及具有Arduino®可堆疊接頭的任何電路板,包括KineTIs®、LPCXpresso和i.MX電路板。

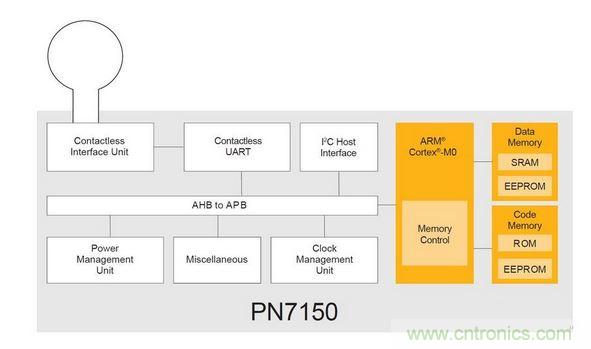

  結構框圖
結構框圖
2、PN7462

  PN7462系列是基于ARM Cortex-M0的32位NFC系列微控制器。這些最先進的器件是單芯片解決方案,適合免接觸式、接觸式(可選)和NFC操作,并可加載完全定制的應用。優化的天線操作和低功耗模式可實現同級別最佳性能。

  PN7462 功能框圖
PN7462 功能框圖
方案特性

  廣泛的產品組合,從具有集成固件的讀卡器到具有定制固件的讀卡器

  支持多個協議,如 ISO/IEC 14443 A & B、ISO/IEC 15693、FeliCa、ISO/NFC 18092和NFC-IP1對等協議(被無源啟動器模式)

  支持所有智能卡標準以及NFC器件和NFC標簽

  通過專用開發板和軟件庫實現輕松設計

  目標應用

  支持NFC的門禁應用,適用于酒店、公司門禁或私人住宅門禁管理

  安全身份驗證

  游戲配件

  家庭網關

  機頂盒
