2015年，單中國市場， MLCC市場容量就已經超過400億人民幣 。但中國每年MLCC進出口逆差卻高達190億人民幣，甚至超過IC貿易逆差。





MLCC（Multi-layer Ceramic Capacitors）是片式多層陶瓷電容器英文縮寫。是由印好電極（內電極）的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層（外電極），從而形成一個類似獨石的結構體，故也叫獨石電容器。



MLCC除有電容器"隔直通交"的通性特點外，其還有體積小，比容大，壽命長，可靠性高，適合表面安裝等特點。隨著MCLL可靠性和集成度的提高，其使用的范圍越來越廣，廣泛地應用于各種軍民用電子整機和電子設備，如電腦、電話、程控交換機、精密的測試儀器。





目前我國 MLCC產品應用范圍廣泛，品種繁多，下表是按照3種分類方法列出的MLCC產品種類：









在0.1-10MHz范圍內，4.7μF的MLCC遠比10倍容量的鋁電解電容器及2倍以上容量的鉭電解電容器阻抗要小得多，因此，在高頻工作條件下，它有可能取代尺寸大或價格高的鋁電解電容器或鉭電解電容器，并有更好的性能。





電容器的一個重要功能是用做平滑濾波器，因此額定紋波電流大小是一個重要性能指標。在設計濾波電路中，電容器的額定紋波電流要大于電路的最大紋波電流。由于MLCC的ESR小，因此它的額定紋波電流大，大電流的充、放電不會使電容器因過熱而損壞。





MLCC的品種、規格齊全。有耐高壓系列（500～5000V）、EMI濾波系列、低阻抗系列、有高精度調諧系列（RF頻段）及多個電容器陣列，適合各方面應用。





MLCC中0402尺寸的電容器的容量可達0.047μF(X5R)、0.1μF(Y5V)，0603尺寸的可達1μF（Y5V），0805尺寸的可達2.2μF（Y5V）。這對便攜產品節省空間具有很大意義，而且10V的耐壓也很適合便攜應用。





由于無極性，其裝配將會更加方便。MLCC產品的主要應用領域MLCC可適用于各種電路，如振蕩電路、定時或延時電路、耦合電路、往耦電路、平濾濾波電路、抑制高頻噪聲電路、旁路等。近年來還在DC/DC變換器電路、電荷泵變換器電路中得到了極其廣泛的應用。這些電源電路中的工作頻率已進步到1～3MHz，在這個頻率范圍內MLCC有極好的性能，它不僅減小了能量損耗、紋波電壓，進步了轉換頻率，并且體積小，本錢低（取代了鉭電解），這對便攜產品具有重要意義。

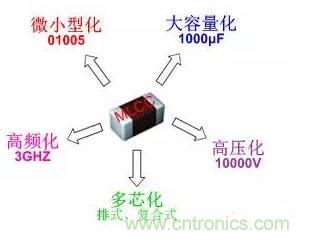

同其他產業相似，各大MLCC廠商正在回避惡性競爭，沿著不同的方向發展增創優勢。事實上，MLCC產業的深入發展有很多個富有市場價值的技術方向。如下圖：

　

　

當然, 隨著移動互聯時代的到來，迅速帶動移動電子終端“薄、小、輕”化，對微型MLCC需求大幅增加，微小型化無疑是MLCC最富有市場價值的發展趨勢。





隨著世界電子信息產業的迅速發展，MLCC 的發展方向呈現多元化：



為了適應便攜式通信工具的需求，片式多層電容器也正在向低壓大容量、超小超薄的方向發展。



為了適應某些電子整機和電子設備向大功率高耐壓的方向發展（軍用通信設備居多），高耐壓大電流、大功率、超高 Q 值低 ESR 型的中高壓片式電容器也是目前的一個重要的發展方向。



為了適應線路高度集成化的要求，多功能復合片式電容器（LTCC）正成為技術研究熱點。





從我國MLCC行業相關專利申請數量來看，2005-2013年專利數申請數波動幅度較大。其中2006年為2項，為近年來最小值；2012年為19項，較上年增加了13項，增長幅度較大；2013年，我國MLCC行業相關專利申請數量為16項，較上年有所下降?？傮w看來，我國MLCC行業技術尚處于發展初期。

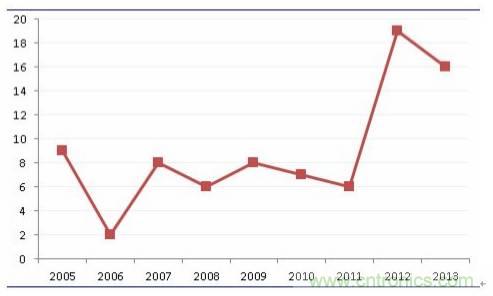

2005-2013年我國MLCC行業相關專利申請數量變化圖（單位：項）





從我國MLCC行業相關專利公開數量來看，2005-2014年4月，行業專利公開數呈波動上升趨勢。2013年達到了18項，較上年增長了50%；截至2014年4月的公開數量為9項。

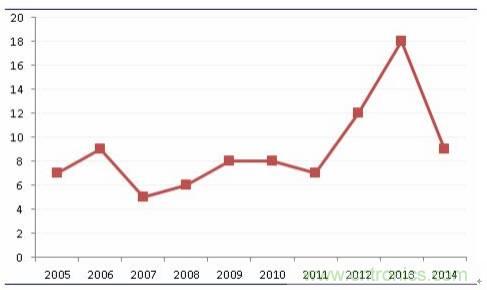

2005-2014年4月MLCC行業相關專利公開數量變化圖（單位：項）





從我國MLCC行業相關專利申請人構成情況看，廣東風華高新科技股份有限公司在該行業申請的專利數量最多，為14項；其次是清華大學，申請了9項，位列第二；天津大學和三星電機株式會社均申請了8項。

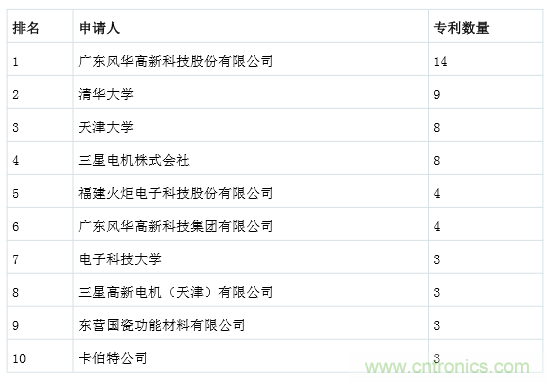

截至2014年4月MLCC行業專利申請人構成圖（單位：項）



行業熱門技術分析截至 2014年4月，我國MLCC行業申請專利最多的是C04B35/00，申請數量為56項；其次是H01G4/00 和 H01B3/00，申請數量分別為49項和14項。

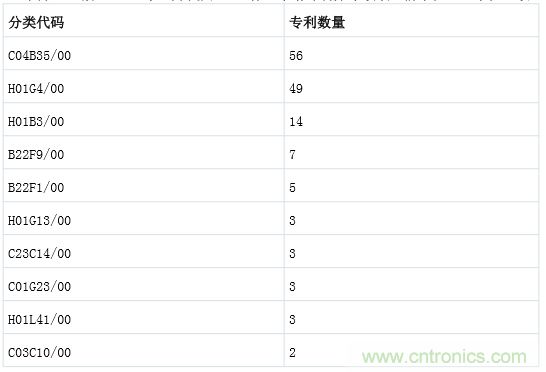

截至2014年4月我國MLCC行業申請專利分布領域（前十位）（單位：項）







日本京瓷公司創立于1959年，最初為一家技術陶瓷生產廠商。1982年10月，公司由“京都陶瓷株式會社”變更為“京瓷株式會社”。京瓷集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。



網址：www.kyocera.com.cn









TDK是一個著名的電子工業品牌，一直在電子原材料及元器件上占有領導地位。TDK的創始人加藤與五郎博士和武井武兩博士在東京發明了鐵氧體后，于1935年創辦了東京電氣化學工業株式會社(TokyoDengikagakuKogyoK.K)。



1983年，該名字正式更名為如今的TDK株式會社，開始從事該磁性材料的商業開發和運營，主要產品為被動元件，即廣泛使用于鐵氧體磁芯、線圈、變壓器、陶瓷電容器、傳感器等電氣、電子設備中的各類基礎元件。TDK已在世界30多個國家地區開設約130家工廠、研究所與銷售據點。外生產比率與海外銷售比率均逾80%。



網址：www.tdk.co.jp









三星電機有限公司創立于1973年，起初是一個電子產品核心部件的生產商，現已成長為韓國擁有61.2億美元總收入的電子零部件生產業的領頭羊，并在全球市場中扮演著重要角色。



網址：www.samsung.com









村田制作所是日本一家電子零件專業制造廠，其總部設于京都府長岡京市。



該公司于1944年10月創業，1950年12月正式改名為村田制作所。村田公司是一家使用性能優異電子原料，設計、制造最先進的電子元器件及多功能高密度模塊的企業。不僅是手機、家電，汽車相關的應用、能源管理系統、醫療保健器材等，都有村田公司的身影。



網址：www.murata.com/zh-cn









三和電容器集團在過去的半個世紀作為韓國電子產業發展的"種子企業"，盡職盡責，通過構建世界9個國家、12個當?shù)厣a(chǎn)法人企業及銷售法人企業，成長為世界一流企業。



網址：www.samwha.com









基美公司(KEMET)是全球最知名的電容器生產商。其鉭電容銷量位居全球第一，在無源電子技術領域占有全球領導地位。公司總部座落于美國南卡羅納州格林維爾市，并在美國、中國及墨西哥等11個國家擁有生產工廠，并擁有遍布全球的銷售和分銷網絡。



網址：www.kemet.com









太陽誘電自1950年創設以來，始終堅持''以原材料的研發為起點的產品開發活動''作為公司運營的信條，不斷致力于研發、生產符合時代需求的電子元器件?，F(xiàn)在，正在進行著電容器、電感器、電路產品、SAW/FBAR器件、能源器件、光記錄媒體等的研究、開發、生產和銷售。



網址：www.yuden.co.jp









羅姆（ROHM）是全球著名半導體廠商之一，創立于1958年，是總部位于日本京都市的跨國集團公司。"品質第一"是羅姆的一貫方針。



網址：www.rohm.com.cn









Vishay是世界最大的分立半導體和被動元件的制造商之一。Vishay元件用于工業、計算機、汽車、消費、電信、軍事、航空及醫療市場的各種類型的電子設備中。



網址：www.vishay.com









潮州三環（集團）股份有限公司成立于1970年，2014年在深交所上市（股票代碼：300408），是國家863成果產業化基地、國家高新技術企業，連續多年名列中國電子元件百強前十名，2015年名列第七。 三環集團集材料、產品、裝備研發與制造為一體，產品覆蓋光通信、電子、電工、機械、節能環保、新能源、生物和時尚等應用領域，其中光纖連接器陶瓷插芯、氧化鋁陶瓷基板、電阻器用陶瓷基體等產銷量均居全球第一位。



網址：www.cctc.cc









宇陽控股（集團）有限公司于2001年成立，專注于片式多層陶瓷電容器MLCC（Multi-layerCeramicCapacitor）業務。宇陽科技集團全資附屬公司深圳市宇陽科技發展有限公司（以下簡稱宇陽科技），從事MLCC的研發、生產和銷售。2007年12月21日，宇陽控股(集團)有限公司正式掛牌香港聯交所。



網址：www.szeyang.com









廣東風華高新科技股份有限公司于1996年在深圳證券交易所掛牌上市（證券簡稱風華高科，證券代碼000636),是一家專業從事高端新型元器件、電子材料、電子專用設備等電子信息基礎產品的高科技上市公司。公司自1984年進入電子元器件行業以來，實現了跨越式的發展，現已成為國內最大的新型元器件及電子信息基礎產品科研、生產和出口基地，擁有自主知識產權及核心產品關鍵技術的國際知名新型電子元器件行業大公司，產能達1000億只/年。



網址：www.china-fenghua.com









成立于1992年，華新科技憑藉著一次購足的產品選擇與遍布全球的供貨平臺，乃被動元件產業的領導品牌。短短10年間，華新科技以其精益求精的產品技術研發與積極的策略伙伴聯盟，迅速成長為股票上市公司并躋身于世界一流被動元件供應商之列，深具產業影響力。8座主要生產基地佈局于亞太地區，供貨與倉儲網絡遍佈全球。晉身世界前叁大積層陶瓷電容器(MLCC)制造商。



網址：www.passivecomponent.com









國巨公司成立于1977年，為全球領先的被動組件服務供貨商，其生產及銷售據點涵蓋亞洲、歐洲及美洲?，F(xiàn)今為全球第一大芯片電阻(R-Chip)制造商、全球第三大積層陶瓷電容(MLCC)供貨商，在磁性材料(ferrites)領域則名列全球第四，在全球有廣大的經銷點-國巨目前有21個營銷/服務據點、9座生產基地、8座JIT實時發貨中心，及2個研發中心。



網址：www.yageo.com









AVX公司設立在亞洲的子公司、專業從事無源電子元器件和互連接產品的設計、開發、生產和銷售、是該行業的佼佼者。產品種類繁多、銷往世界各地的電子市場。AVX亞洲公司成立于1984年、創業始于香港。二年后在新加坡開展了生產業務、然后在第三年在臺灣和韓國設立了銷售分公司。



網址：www.avx.com







本文來源于獵芯網。
