如何確保藍牙設計通過EMI一致性測試?
發布時間:2017-03-21 責任編輯:susan
【導讀】一切皆因連接而起,物聯網IoT正在加速進入到我們的日常生活與各行各業之中,人與物、物與物之間的連接互動越來越智能便捷,無線通信成為物聯網連接中的無形橋梁,藍牙、WiFi、ZigBee等主流通信技術在物聯網應用中各有千秋,成為物聯網落地的強力支撐。
選擇藍牙模塊:三個考慮因素
在為物聯網(IoT)設備或某些其他項目選擇藍牙或其他RF模塊時,你可能發現市場上可行的方案比你想象得要多得多。在正常情況下,模塊制造商或供應商會根據傳輸速率、傳輸距離、頻段、認證、包裝尺寸等對提供的數千個模塊分類。
全方位考慮固然很重要,但某些因素要更加關鍵。通過把最主要的重點放在傳輸速率、傳輸距離(或覆蓋范圍)和功耗上,你可以有效地縮小選擇范圍。對這些因素做出平衡取舍之之后,在此基礎上選擇一個模塊,可以幫助你制訂直接影響最終用戶體驗的決策。我們將快速考察這些參數,及其怎樣影響你的器件性能。
1)傳輸速率

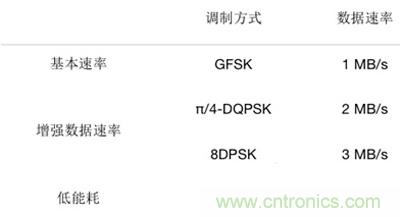

傳輸速率或數據速率通常是設計人員和開發人員考慮的第一件事,因?yàn)樗鼤?huì)迫使設計人員和開發人員考慮器件之間需要傳送的信息類型。例如,把高質量音樂傳送到耳機所需的數據速率,與基本心跳監護儀所需的數據速率就有著很大的差別。
在理論上,低能耗藍牙的傳輸速率不支持自己的最大帶寬(1 MHz),因?yàn)榈湍芎乃{(lán)牙的重點是簡單的信息傳輸。如果以高速率傳輸數據,那么低能耗藍牙會消耗更大的功率,這和最初設計概念是矛盾的。如果需要高速傳輸,那么應考慮速率更高的EDR藍牙或Wi-Fi。任何速率提高幾乎都不可避免地會消耗更多的功率。
2)功率類別和傳輸距離覆蓋范圍

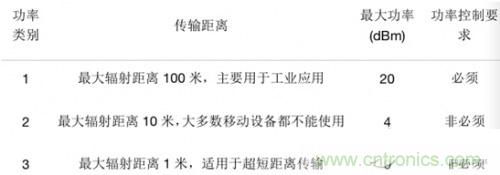

在制造商和分銷商網站上,藍牙模塊是按類別劃分的,這里的類別是指功率類別。功率類別越高,傳輸所能到達的地方越遠。與任何其他無線技術一樣,藍牙網絡的距離有限。傳輸距離隨不同版本變化。
在同一版本中,支持的傳輸距離仍會隨著不同的功率類別變化。實際信號傳輸距離隨著具體環境條件變化,如傳輸條件、材料、制造偏差、天線和電池。除藍牙標準中規定的要求外,設備還需要滿足本地政府頻譜法規機構規定的功率要求。如需與這些要求有關的更多信息,請查看我們前面的博文。
3)功耗
功耗主要與傳輸速率和距離有關。由于藍牙設備一般是通過電池供電的,因此設備的工作電流/電壓是一個重要考慮因素,因?yàn)樗苯記Q定著充電時間和電池續航周期。

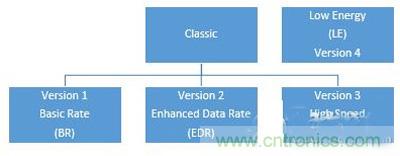

通過把模塊進一步劃分成不同版本,藍牙SIG簡化了這一前期決策。藍牙技術版本分為經典版本和低能耗(LE)版本。經濟藍牙版本1、2和3是為數據傳輸速率優化的。在經典版本中,它分成基本速率(BR)、增強數據速率(EDR)和高速。低能耗藍牙則把更多的重點放在簡單的信息傳輸上,同時盡可能延長電子器件的續航時間。
除了這些分類之外,制造商會列出發送和接收電流和/或功率,主要用于模塊選擇中。如果你能夠測試預計的最終設備用途,那么你可以更簡便地評估模塊,在具體應用中平衡各種因素。我們的功耗博文中進一步介紹了這類測試。
找到適當?shù)乃{(lán)牙模塊首先要平衡傳輸速率、傳輸距離和功耗。一旦縮小了選擇范圍,那么可以根據成本、空間和兼容能力進一步縮小范圍。最后,預計你可以使用測試設備對模塊做一些評測。下載怎樣選擇藍牙模塊應用指南,更詳細地了解這一測試。
確保藍牙設計通過EMI一致性測試
在支持藍牙的任何新型設備上市前,不管是完善的通信設備還是簡單的USB加密狗,它都必須滿足FCC制訂的嚴格的EMI輻射要求。
過去,設計人員一般要等到設計周期結束,才能把產品送到測試機構,進行正式的一致性測試。遺憾的是,更多的情況下,很多藍牙設計都不會一遍就過。幾次跑到測試機構的成本會非常高,視不同的根本原因,很容易會導致工期延誤,不能按期完工。
一種好得多的方法是提前執行預一致性檢查,從而可以識別和校正任何EMI問題。憑直覺,許多設計人員認為他們沒有設備或?qū)I(yè)知識,來足以完成預一致性測試。
而現在,通過基于PC的現代頻譜分析軟件及基于USB的頻譜分析儀,執行這些檢查變得輕松快捷。
預一致性測試具有重要意義,可以保證你在測試機構通過EMI/EMC一致性測試。通過使用適當?shù)脑O(shè)備,還可以簡便地執行藍牙無線測試。
本篇介紹了藍牙模塊的選擇和EMI預一致性測試,這是工程師在藍牙模塊設計時經常面臨的問題,也是經常令人頭疼的問題??蛇x的方案比想象的要多得多,選擇重點要放在傳輸速率、傳輸距離(或覆蓋范圍)和功耗上,這樣可以有效地縮小選擇范圍。而EMI預一致性測試可以有效降低設計開發時間和成本。
