PWM占空比趨勢測量可快速分析電機運行異常
發布時間:2017-06-14 責任編輯:susan
【導讀】 對于電機控制來說,占空比是一項直接影響控制精度的關鍵參數,而如何快速分析出占空比變化的趨勢,正是分析這一問題的核心。只要有了占空比變化趨勢曲線,電機異常運行的原因自然就浮出水面。
1、 PWM占空比概述
脈沖寬度調制(PWM)是一種對模擬信號進行數字編碼的方法。通過高分辨率計數器的使用,方波的占空比被調制用來對一個具體模擬信號進行編碼。PWM信號仍然是數字的,因?yàn)樵诮o定的任何時刻,滿幅值的直流供電要么完全有(ON),要么完全無(OFF)。電壓或電流是以一種通(ON)或斷(OFF)的重復脈沖序列被加到模擬負載上去。通的時候即是直流供電被加到負載上的時候,斷的時候即是供電被斷開的時候。只要帶寬足夠,任何模擬值都可以使用PWM進行編碼。而占空比就是高電平持續時間與整個周期時間的比值,占空比越大,高電平持續的時間越長,模擬電路開通的時間就越長,如圖1所示。

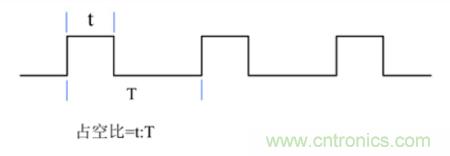

圖1.占空比含義
2、 什么是占空比趨勢測量?
要測量占空比趨勢首先要測量占空比,占空比測量方法是使用超高速ADC采樣PWM波形,然后通過可編程邏輯器件FPGA測量高電平脈寬t和周期T計算出占空比。占空比趨勢測量則是對每一個PWM波的占空比測量并存儲下來,最后顯示在屏幕上,如圖2所示。一個PWM波對應一個占空比值,顯示在屏幕上并且連線,這樣就可以很直觀的看到所有PWM波形的占空比變化趨勢。

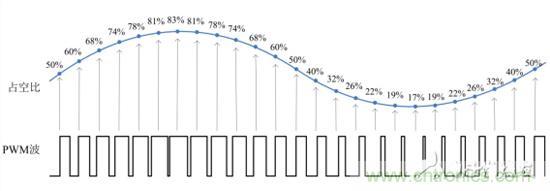

圖2.占空比趨勢測量
示波器的存儲深度對占空比趨勢測量影響很大,所謂趨勢趨勢,即是長時間的變化動向,如果存儲深度小,那么所記錄的時間就很短,采樣的波形也就很少,對于分析趨勢就沒有意義。目前ZDS4000系列示波器存儲深度高達512Mpts,可以在高采樣率下存儲數十秒的波形,比較適合分析信號變化趨勢。
3、 實例應用與分析
某使用PWM波形驅動的直流電機在加速過程中存在微小抖動情況,觀察電機轉速波形如圖3所示,開始加速后大約在3.6秒轉速出現一個下拉動作。電機PWM調速原理是通過改變接通脈沖的寬度,使直流電機電樞上電壓的占空比改變,從而改變電樞電壓的平均值,控制電機的轉速。因此基本可以確定這個轉速下拉動作是由于PWM波占空比出現異常引起的。

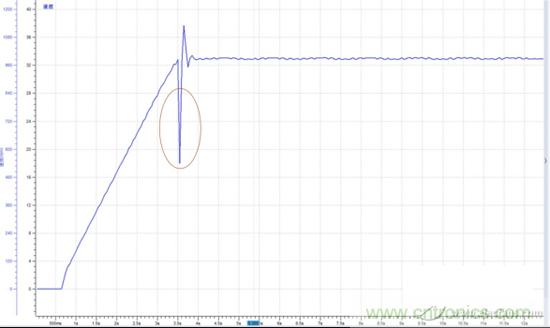

圖3.電機轉速異常
為了確定具體的問題,使用ZDS4000系列示波器采樣電機啟動后的PWM波形,設置為單次上升沿觸發,采樣時間大概為7秒,波形如圖4所示,由于采樣的時間長,波形多,完全是密密麻麻,什么細節都看不到,開啟測量和統計功能,可以看到信號周期、頻率、占空比Current、Max、Min和相關計算值,但是還是找不到異常的占空比波形。

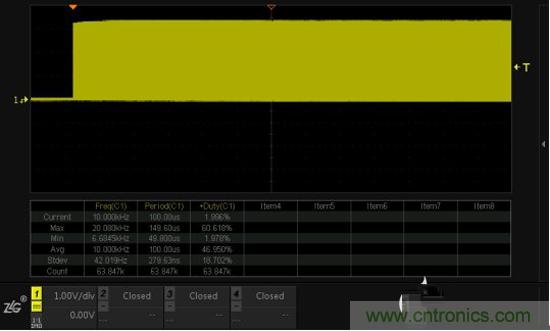

圖4.PWM波形和測量
這個時候用ZDS4000系列示波器新開發獨特的占空比趨勢測量功能,將每一個PWM波的占空比顯示在屏幕上,點擊示波器數學運算Math按鍵,模式選擇趨勢圖,類型選擇占空比,示波器會自動檢測PWM波的周期和閾值,無需過多設置,就可以快速出波形,波形如圖5所示。屏幕上除了通道1,還多了MATH通道,顏色為紫色,MATH通道顯示的即是占空比趨勢,可以看到占空比緩慢遞增后大約在屏幕中間位置出現了異常。和通道1一樣,MATH通道也可以調節垂直檔位和偏移。

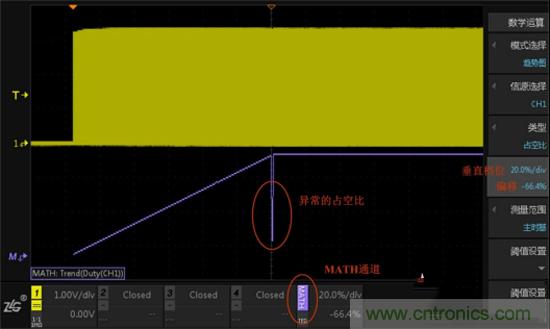

圖5.占空比趨勢波形
定位到占空比異常位置后,開啟示波器縮放模式下ZOOM多窗口顯示功能,對信號進行局部放大,如圖6所示,可以清晰的看到占空比異常的細節,同時開啟對ZOOM1窗口數據的測量和統計,可以看到占空比從正常的59.62%變?yōu)?.99%左右。

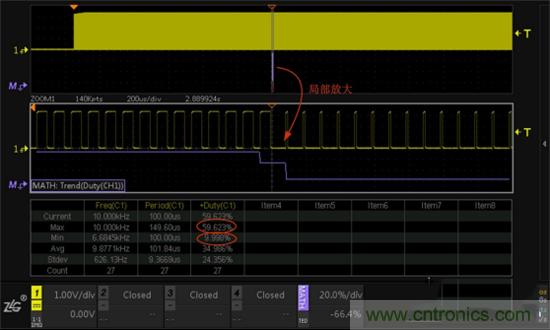

圖6.ZOOM模式放大
ZDS4000系列示波器不僅僅可以分析占空比趨勢,還可以分析周期和頻率變化趨勢,結合強大的測量功能。
