干擾波形是來自探頭接地還是通道串?dāng)_?

發布時間:2017-06-22 責任編輯:susan

【導讀】很多工程師在使用示波器測量開關電源輸出信號時,會發現兩個測量通道之間存在互相干擾的情況。這個干擾是否來自于通道之間呢?我們實測來驗證一下。

一、背景概述

使用示波器測量開關電源輸出信號時,發現兩個測量通道之間存在互相干擾(串?dāng)_)的情況。那么兩個測量通道之間會不會彼此干擾呢?

測試方法:通道1測量小信號(100mv/div),通道2測量大信號(5V/div),觀察信號互相影響的情況。

Ø 首先使用標準信號源來驗證通道隔離度的影響因素;

Ø 然后使用不同的測量方法來驗證串?dāng)_的影響因素。

二、通道隔離度測試驗證

如圖1示波器兩通道輸入的信號直接從信號發生器輸出,可以發現通道2信號對通道1無任何影響,通道隔離度好。當然通道隔離度的指標有著更嚴謹測試方法,這里先簡單試驗一下。

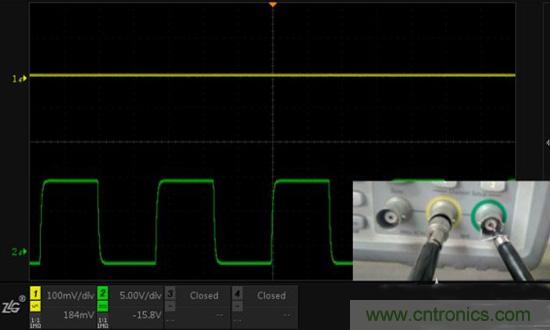

圖1.CH1、CH2測量信號發生器輸出,接地良好

三、干擾出現的真正原因——地線!

以上干擾主要和探頭的使用有關,特別和探頭地線的接法有關。測量過程如下,同時記錄該測試模式的串?dāng)_情況:

1. 通道1探頭地使用鱷魚夾接地,通道2關閉(證明通道1信號原狀,見圖2)

圖2.CH1使用夾子測量電源輸出,CH2懸空

注:通道1信號幅度雖然非常小,但通過FFT分析還是可以定位出600K頻點的干擾。

2. 通道1和2探頭地使用鱷魚夾只接一個地(串?dāng)_非常嚴重,見圖3);

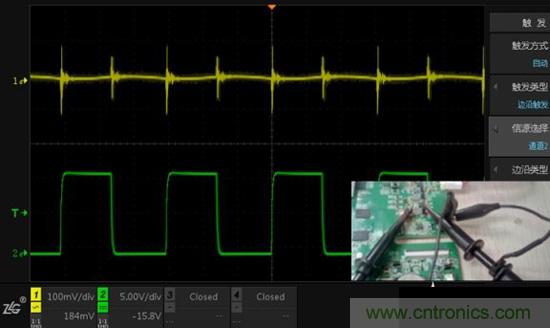

圖3.CH1使用夾子測量電源輸出,CH2使用夾子測量電感,單點接地

3. 通道1和2探頭地使用鱷魚夾分別接地(串?dāng)_嚴重,見圖4);

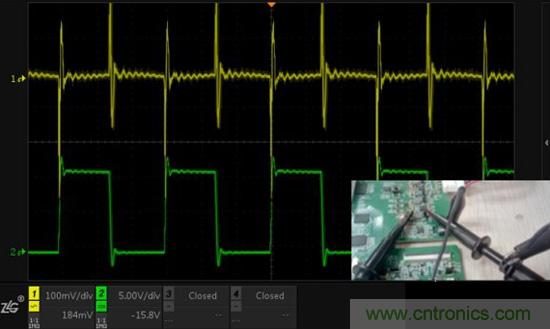

圖4.CH1使用夾子測量電源輸出,CH2使用夾子測量電感,各自接地

4. 通道1地使用彈簧接地,通道2地使用鱷魚夾接地(串?dāng)_很小,圖5);

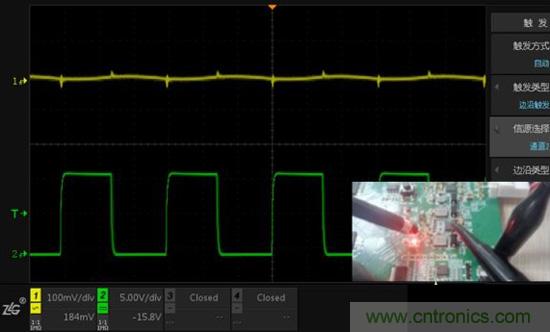

圖5.CH1使用接地彈簧測量電源輸出,CH2使用夾子測量電感,各自接地

5. 通道1和2探頭均使用彈簧分別接地(串?dāng)_最小,見圖6);

圖6.CH1使用接地彈簧測量電源輸出,CH2使用接地彈簧測量電感,各自接地

四、總結

· 測量探頭及地線連接良好時,示波器的通道間干擾很??;

· 干擾來自測試探頭處接地寄生參數的影響,如引線電感;

· 同時測量兩個信號時,為了避免接地回路的互相干擾,要分開接地;

· 測量敏感信號時要使用接地彈簧,必要時使用接口端子。
