【導讀】Trick or treat! 在剛則過去的萬圣節，你嚇唬別人了嗎？或者，你被人嚇到了嗎？每年的這個時候，人們?yōu)榱颂暨x服裝道具，搜腸刮肚，絞盡腦汁，往往缺乏新意。設想這想的場景：如果你穿上自制的衣服，掛上“心臟”（心形霓虹燈），戴上聽診器，猛地將聽診器往別人胸口一按，你衣服上的“心臟”就開始有節奏地跳動閃爍，咚，咚，咚。。。
厭煩了那些萬圣節鬼怪服裝道具？不妨自己動手做一件“令人心跳”的萬圣節緊身夾克，在彌散著鬼怪氣氛的萬圣節夜晚“忽悠”一下朋友或陌生人。你身穿這個緊身夾克，拿一個特別的聽診器放到別人胸口，他馬上就可以在緊身夾克上看到自己的心跳。
一件從網上購買的普通緊身夾克，加上一些花哨的電子玩具和無線控制器，足以讓人心跳! 下面我們就來詳細講解其制作過程，屏住呼吸喲。
材料或道具準備：
- 霓虹線(EL)：也就是冷氖致電發光線(EL線)，網上都可以買到。我使用的是3.2mm粗的藍色EL線，4.5米長就可以了。
- EL驅動器：實際上就是DC-AC轉換器，我使用的是輸入電壓為3V(電池供電)的驅動器。
- 緊身夾克：我從網上購買的緊身夾克，大約60美元。
- 聽診器：這也是在網上搜到的，是Sprague Rappaport類型的聽診器，不管什么類型能用就行，花了25美元。

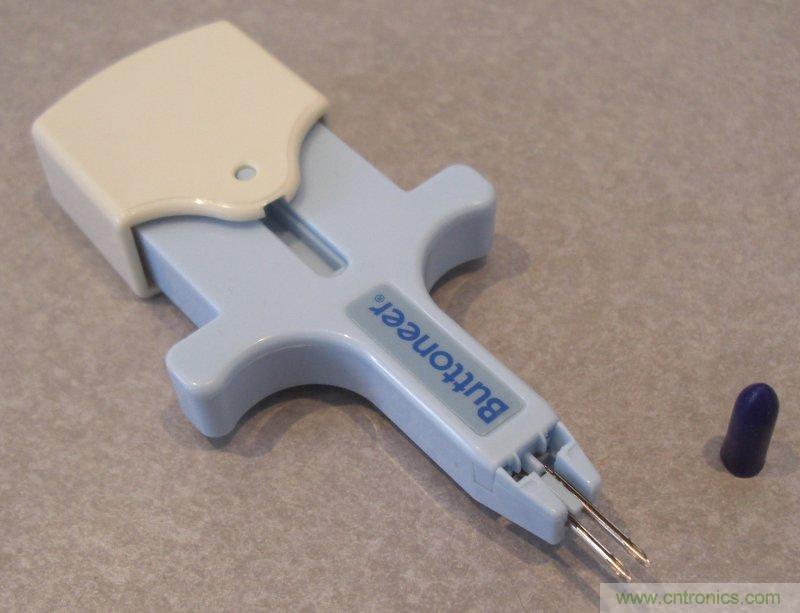

- Buttoneer：開紐扣的工具，用來將EL線固定在夾克上。這種紐扣工具的發明者壓根想到會有人用 它來固定EL線，但還真管用。
- 電子玩具板：這種稱為ELSequencer的EL線控制板是關鍵道具，也是從網上買的。
下面是所需的文檔，有興趣自己動手嘗試的朋友可以參考。
- EL SequencerPCB
- EL Sequencercode
- RF StethoPCB
- RF Stethocode
- Nordic nRF24L01 library
- Nordic nRF2401Alibrary
如何控制EL線？
首先是通過一個ATmega168微控制器來控制EL線的開和關。 EL線供電需要125V AC，頻率在425Hz。這有點古怪，因為這個電壓很高，并且頻率要求也比較詭秘，但電流又很小。你可以自己設計一個電路來實現，當然直接購買一個DC-AC逆變器就更省事啦。
安全提醒：雖然從逆變器輸出的125V/425Hz電壓不至于讓人觸電，但也足以令你手指發抖，所以最好注意別觸到交流連接線。

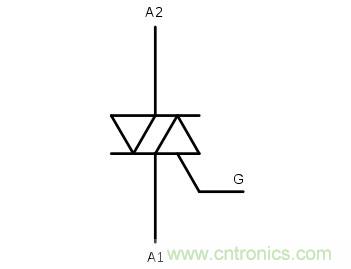

將AC轉換器接到EL線，燈馬上就亮了。用什么控制控制EL線的開和關呢？自然是TRIAC！這種三端雙向交流開關用于控制AC電源的開關再合適不過。我在Digikey上找到了便宜的MAC97A4GOS-ND，其TO92通孔容易焊接，標稱值為0.6A /200V。 哇塞！沒想到我們可以達到那么高的電壓。
DC-AC轉換器的輸入電流讀數如下：
- 無負載時為86mA
- 帶負載控制時為110mA
無負載狀態下使用轉換器也沒有問題，接通EL線時電流約為25mA(DC)。EL線長度不同，消耗的電流也不同，但其功耗基本上與LED相當。
接下來就要實現緊身夾克和聽診器之間的無線信號傳輸。我選擇的芯片型號是Nordic的nRF2401A，因為我對Nordic情有獨鐘。這種低功耗、低成本的IC非常適合簡單的信號傳輸，例如“心跳”。從聽診器發送出的信號是低數據速率(我們只需4字節)和低帶寬(大約4個字節X70次/分鐘)的無線信號?，F(xiàn)在回想起來，我應該選用nRF24L01型號，它比nRF2401A更容易使用，具有更好的參數規格。

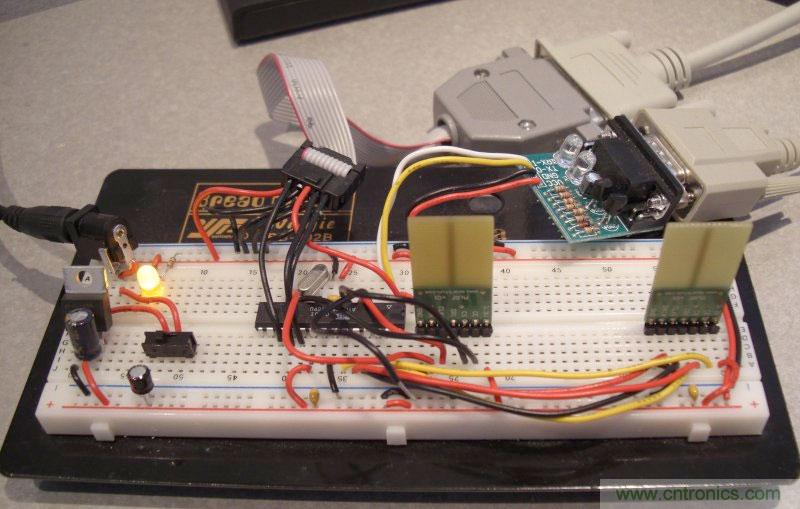

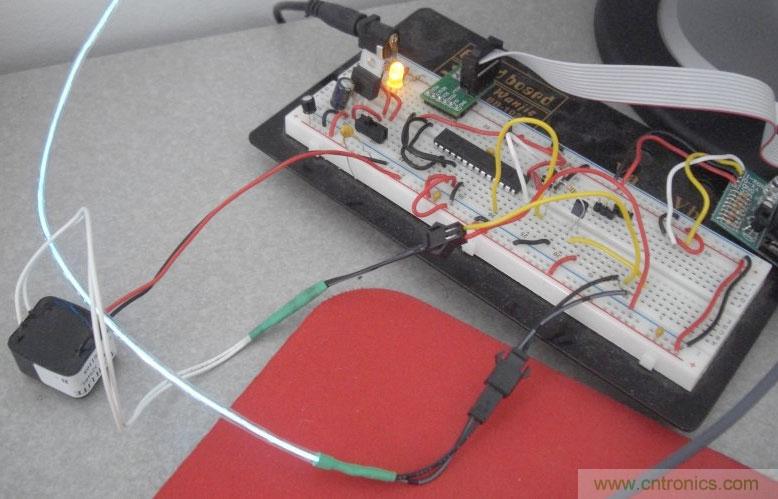

最初，我在同一個面包板上使用了兩個無線收發器，以便我可以確信發送和接收正常。不過最終我縮減到少數幾個nRF庫，效果一樣好。
控制板
我設計了兩個PCB：EL控制器和聽診器發射器。
(注：我們現在使用現成的產品EL Sequencer來實現這些功能)

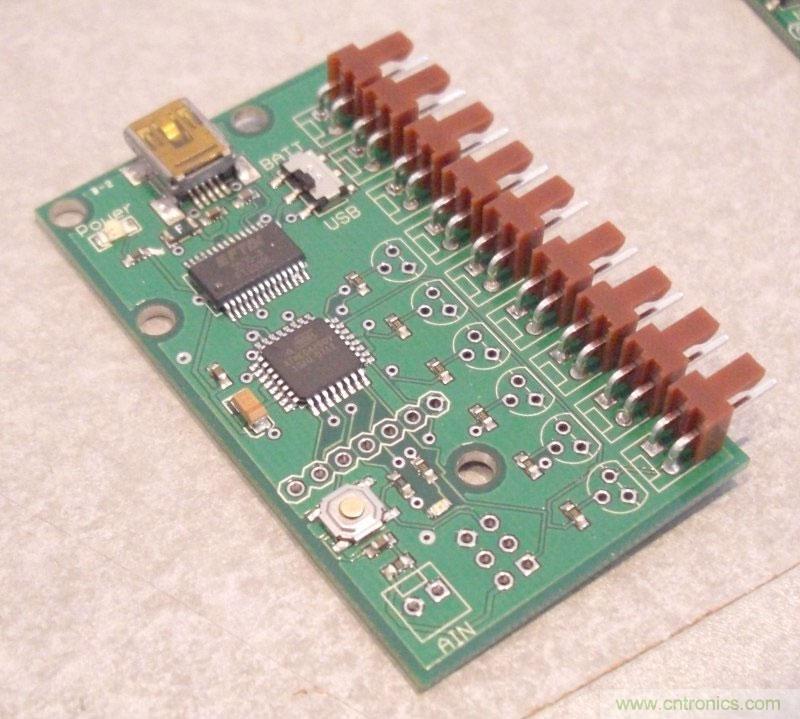

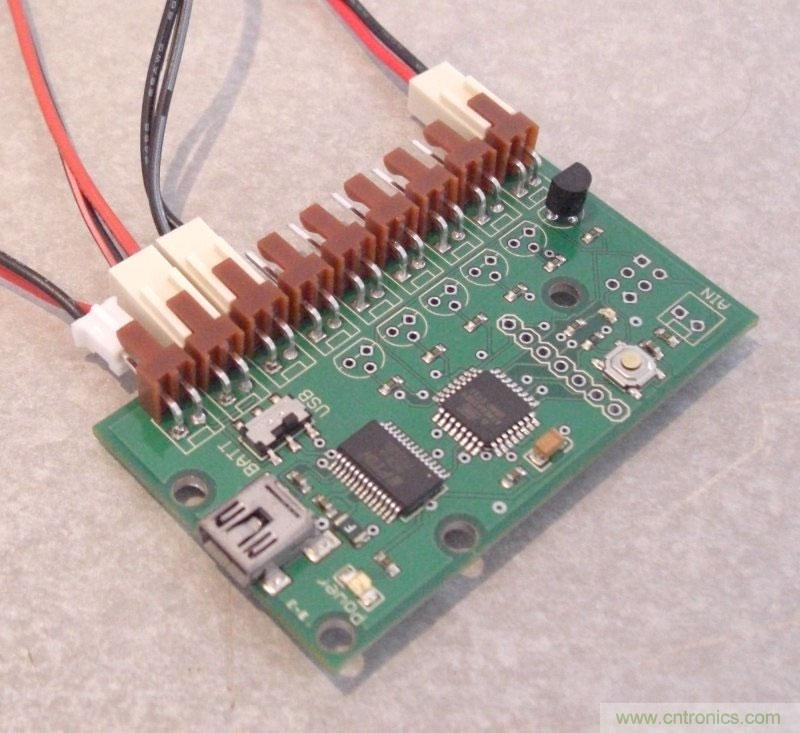

上圖的PCB板沒帶RF和TRIAC， EL Sequencer接收RF觸發信號并控制EL線，最多可以控制6個獨立通道。
在我們的設計中，每個通道都是由同心的心形EL線構成?，F(xiàn)在這個PCB布局看起來很糟，不過我們的主要目標是展示如何利用TRIAC，讓微控制器來控制EL線。

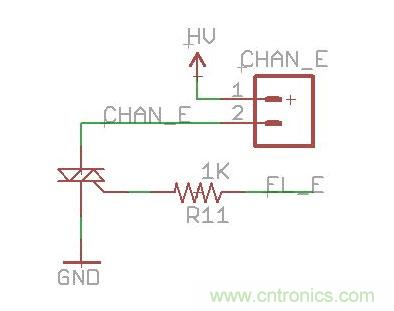

我們通過連接器來傳輸高壓(HV)交流電， 當EL_E引腳變?yōu)楦唠娖?3.3V)時，TRIAC導通，AC電流流入和流出EL線，讓它亮起來。一定要為TRIAC增加一個限流電阻， 1k就夠了。

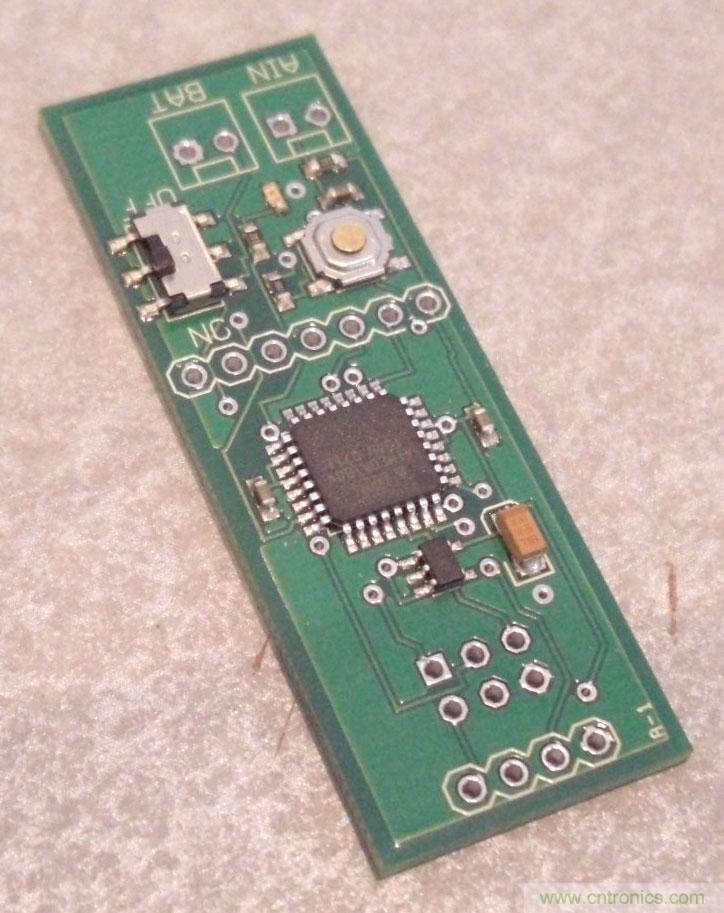

置入聽診器的RF板必須盡可能小，它由一個小型鋰聚合物電池供電，只是用來讀取麥克風上的模擬電平信號以捕捉心跳，然后將信號無線傳輸給緊身夾克上的接收器。

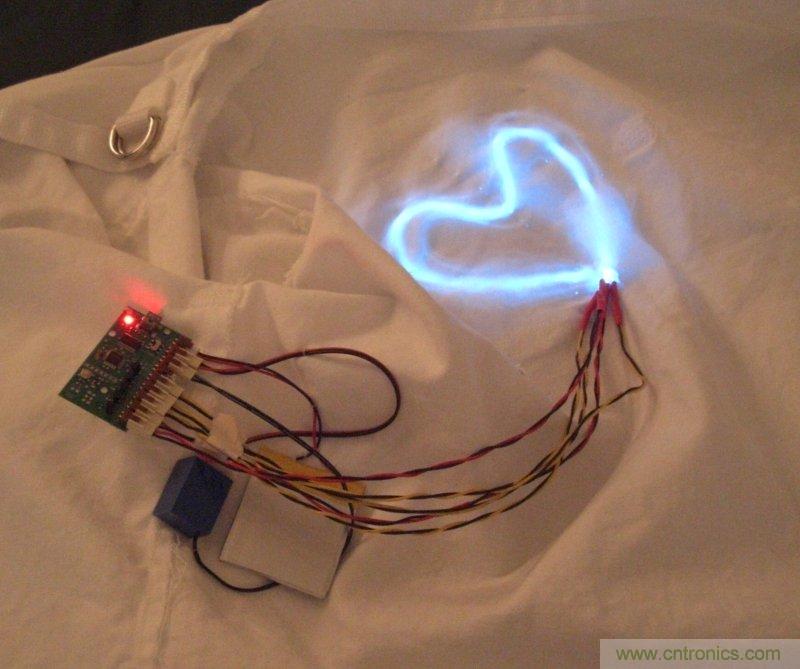

我們看到，除了EL Sequencer，還有LiPo電池、轉換器電源、交流輸出，以及一條EL線?，F(xiàn)在來測試一下，讓EL Sequencer控制一條EL線。

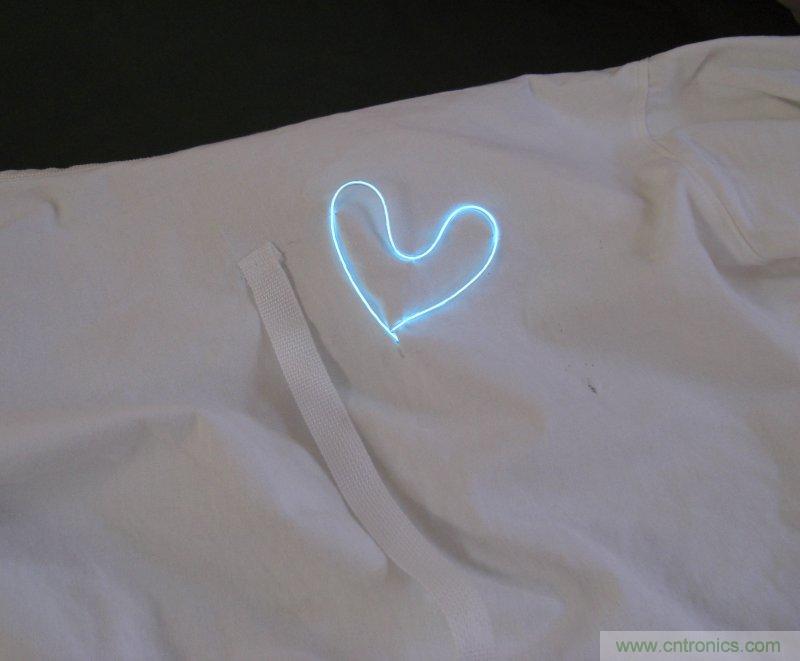

成功了!
制作心形EL線

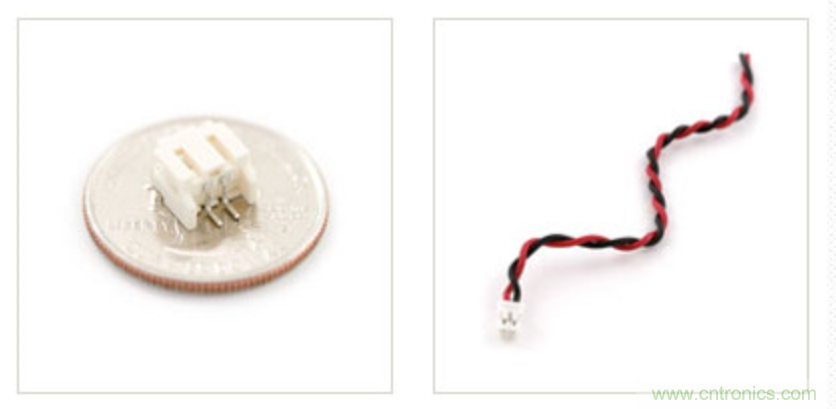

接下來就是用EL線制作出五個心形圖案。 這需要花點功夫，如果你從來沒有搞過EL線，就耐心跟著下面的步驟來吧。在動手之前，要先考慮如何將EL線連接到控制器上。我建議使用JST 2針的摩擦連接器，采用這種JST連接，可以快速方便地從衣服上拆除EL線和控制器。

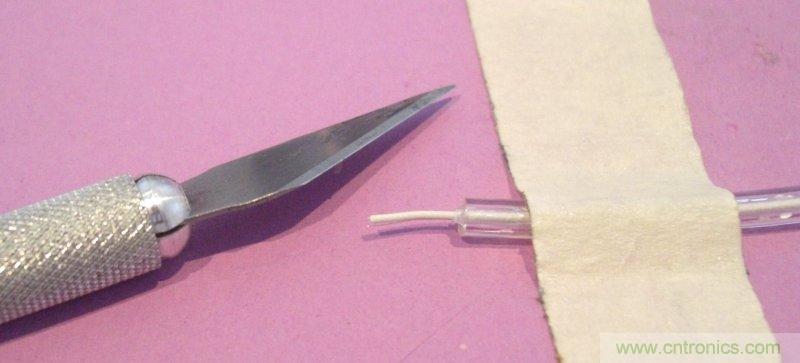

第一步：切割并剝?nèi)ネ庾o(hù)套
圖片中可能看不太清，EL線有一個磷質內芯(上圖中的粗白線)，像頭發絲一樣的細線纏繞在內芯上。如果剝線的時候太用力，可能會切斷(或損壞)這些細線。 我建議使用EL剝線器，即便這樣也需要練習一下。

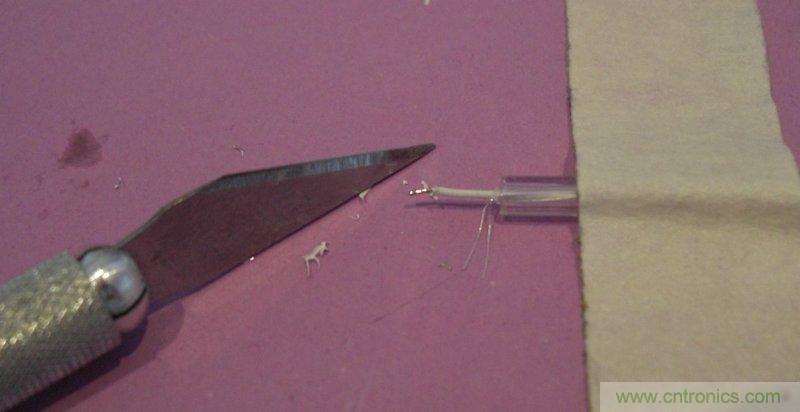

第2步：刮掉一些熒光粉
使用一個小刀從內芯刮去熒光粉，從上圖可以看到有兩根像頭發絲一樣的線。

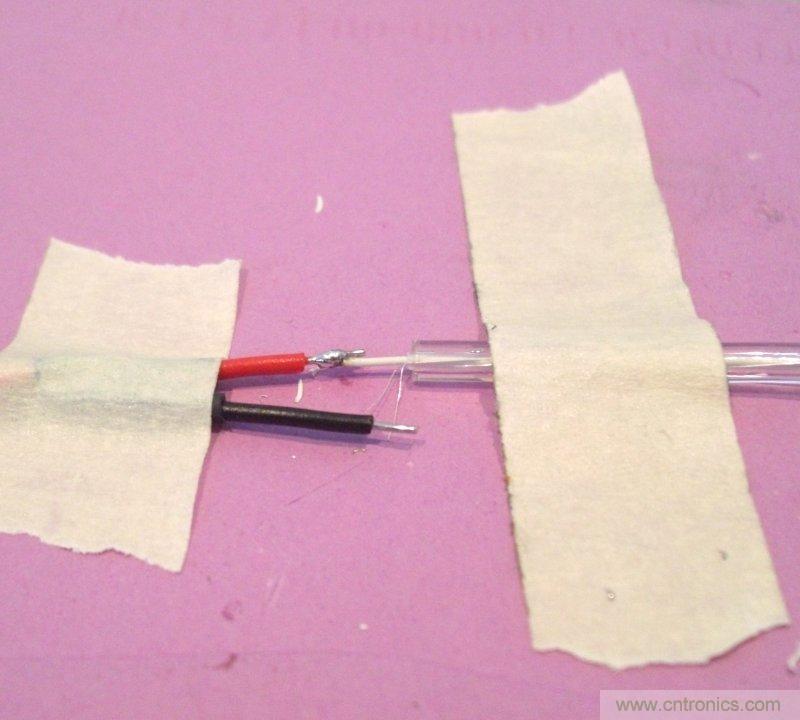

第3步：焊接內芯

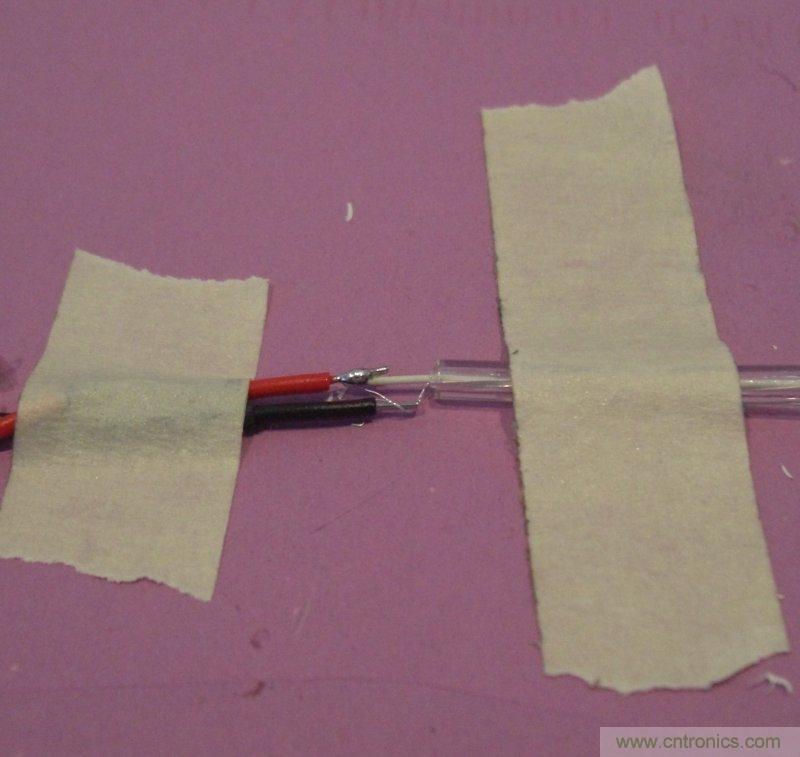

為防止出錯，我用紅線連接所有內芯，用黑線連接所有發絲。切記：在焊接之前務必先給紅線和黑線套上熱縮管！ 我在焊接時用膠帶來固定所有東西，一切都很順利。

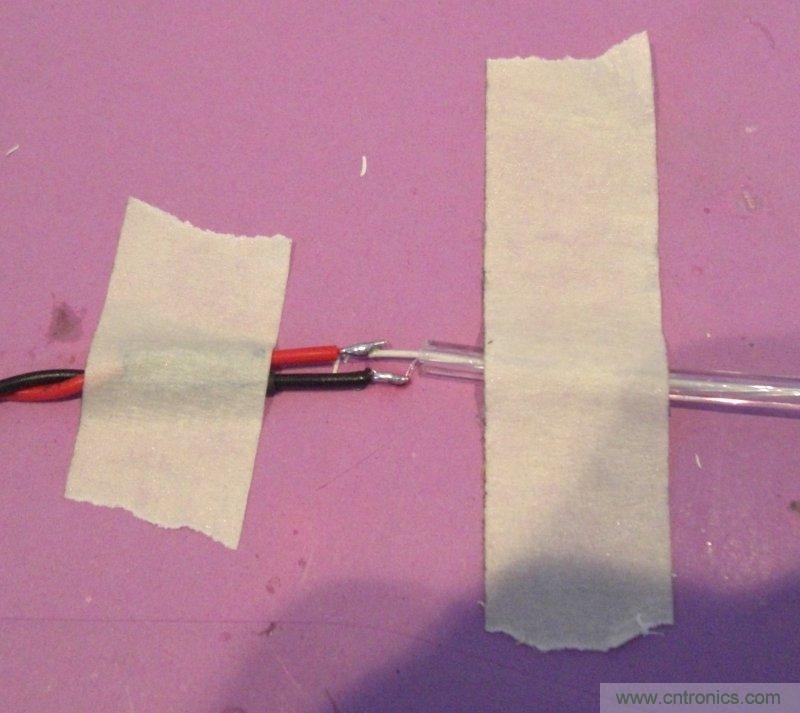

第4步：焊接發絲
小心翼翼地焊接發絲線。 我把發絲裹在黑色的實芯線上，用小刀刀刃讓發絲強制到位。
焊接好后，就要開始熱縮了。

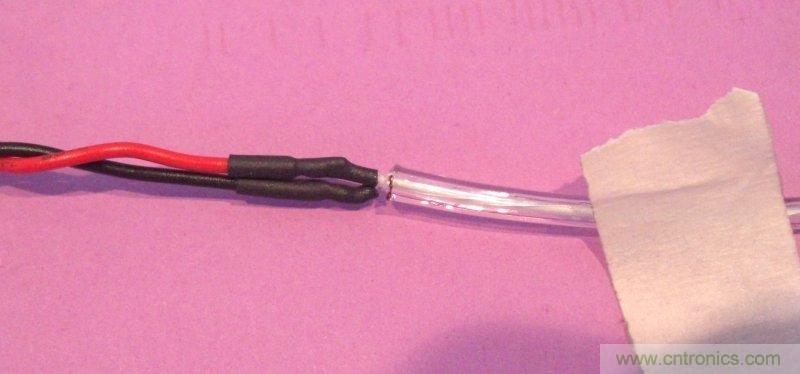

第5步：熱縮
請注意，每根線都是熱收縮的，這有助于固定發絲，并且可將內芯連接頭與發絲連接頭很好地隔離開來。我使用加熱槍比較便宜，但總是好過火柴或打火機的。

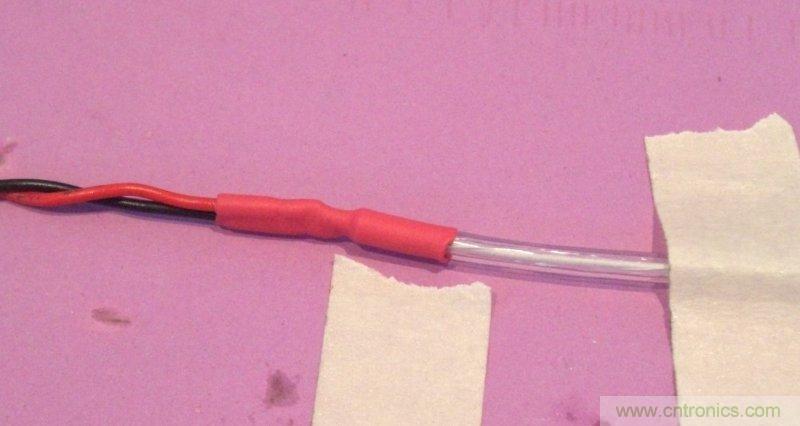

第6步：再加一層熱縮管
最后再加一層熱縮護套將顯著增加連接的牢固性。這樣的連接看似脆弱，但這些年來我都是這樣做的，很管用。在我記憶中曾經有過一次失敗的連接，那是第一次做，確實沒做好。不過稍微練習一下，就可以制作出很棒的EL線連接。
好了，現在再重復這個步驟四次，做五個心形EL線。這有點痛苦，而且相當慢，但是一旦完成，我就“有心”了！

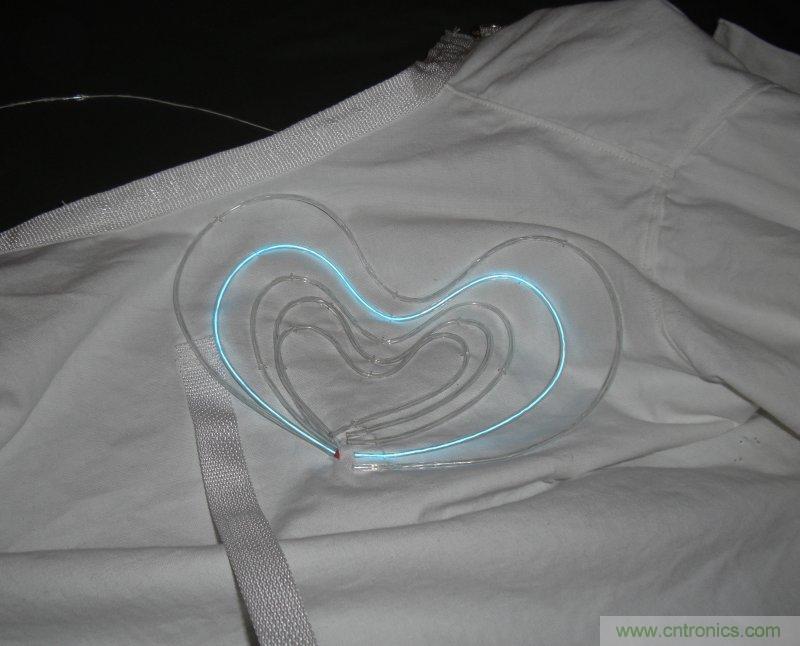

我為緊身夾克編程設置了DEMO模式，在沒有收到心跳信號的狀態下處于演示模式，這時的心跳頻率是變化的。
這是夾克內部，有LiPo電池、AC轉換器、ELSequencer，以及與EL線連接的一堆線。
用手持式Buttoneer將EL線固定在緊身夾克上。
搞定聽診器

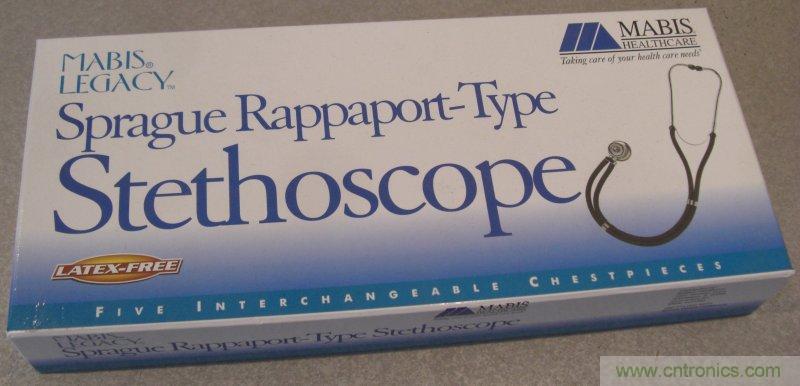

下面要連接聽診器了。我又從網上淘了個便宜貨。

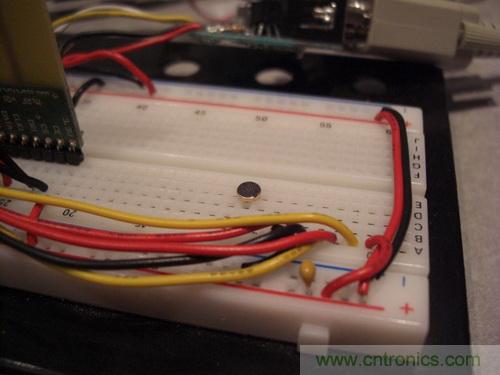

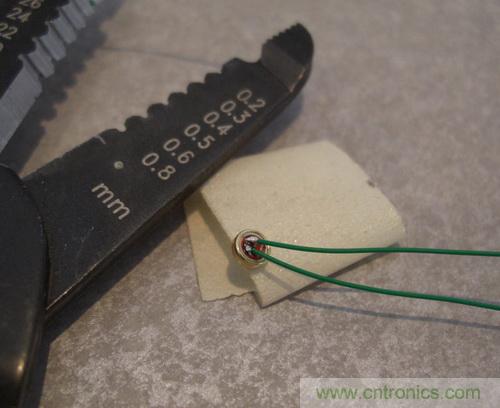

我在Digikey上找了一個最小的駐極體麥克風。很遺憾我忘了它的型號，但它看起來確實不錯。

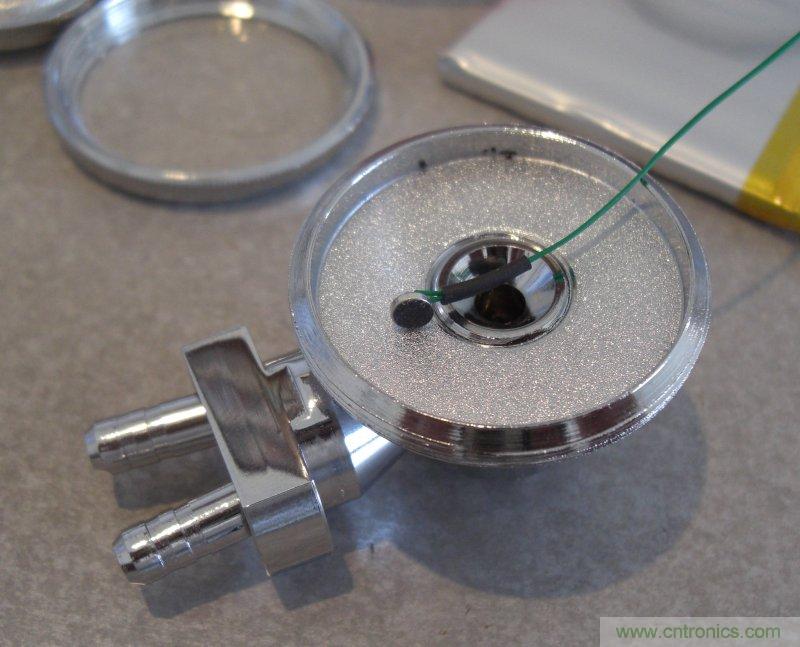

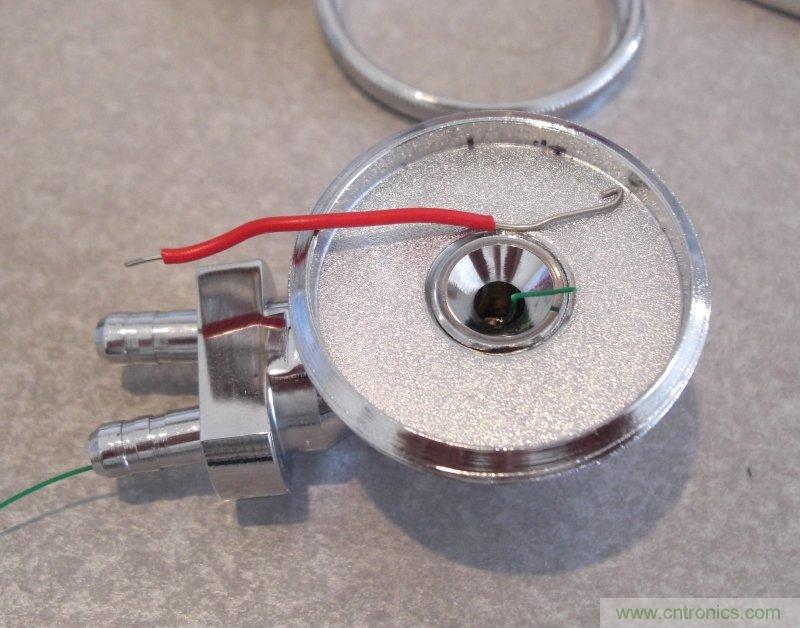

把電線焊到這個小家伙身上。請用膠帶固定好麥克風，我使用30AWG的繞線將電線穿過聽診器的柔性管。

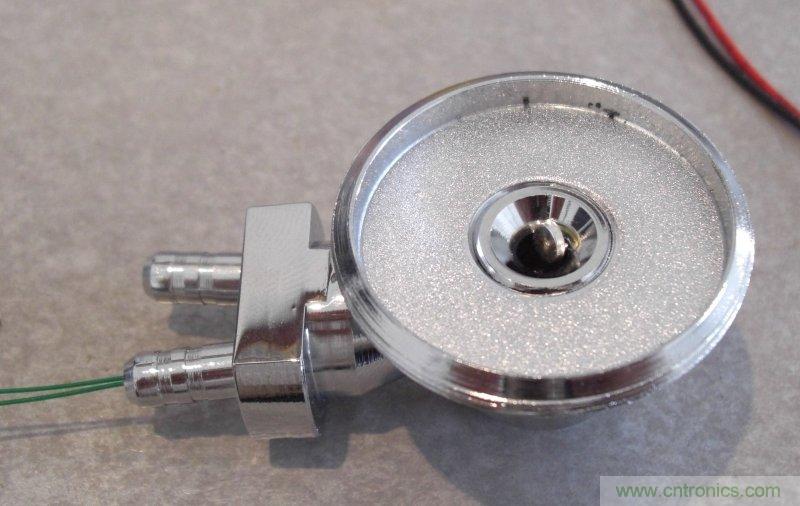

如果太用力，聽診器的頭會從管子脫落。我收到這個便宜的聽診器時它的隔膜蓋就沒有擰緊，所以我只好用小的熱縮管將電線捆扎在一起。

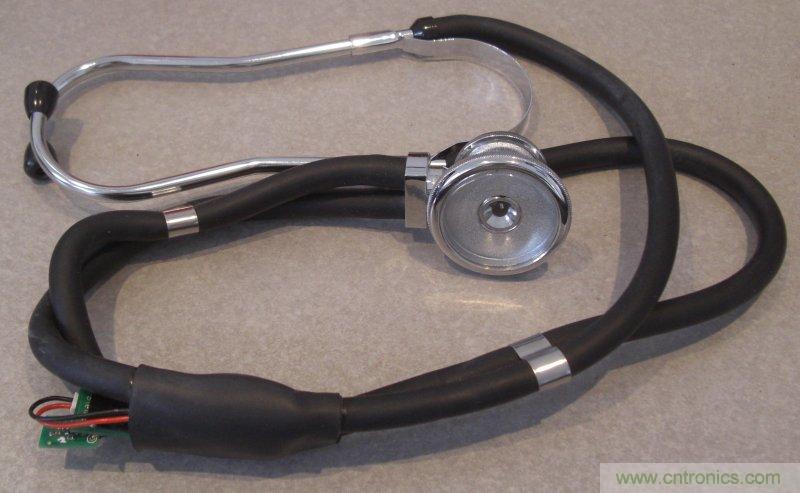

搞定啦!
將頭重新裝回到管上，然后將麥克風線連接到RF聽診板。

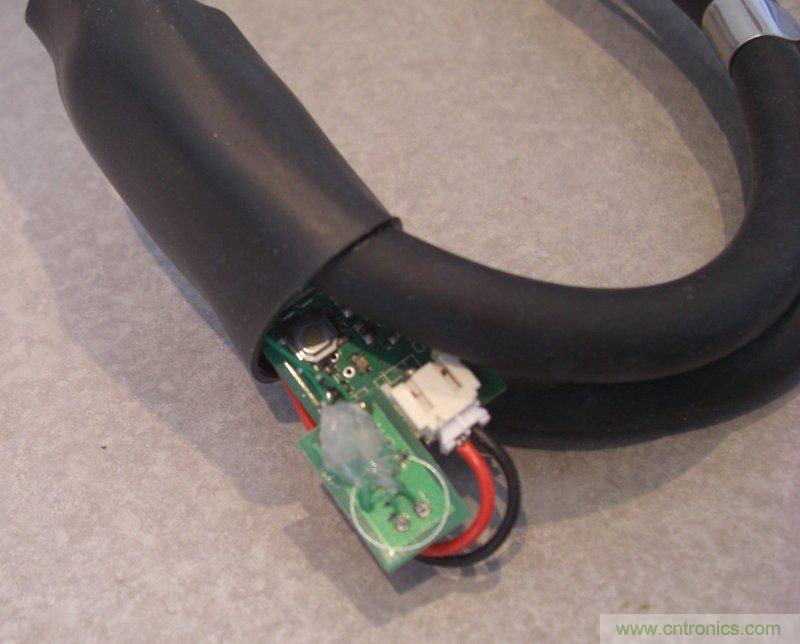

我使用改裝的麥克風板來放大音頻信號。熱膠將30AWG電線固定到位。放大的信號送入ATmega168芯片的ADC中。我必須將電子部件部分暴露在外，這樣才方便給電池充電，或者打開和關閉電路板。
講真，麥克風輸入其實很難拾取心跳的振動音。但這個設計的效果令人震撼！因為在公眾場合，大多數人對閃爍的夾克更感興趣，而不在意聽診器的功能是否可行。
明年的萬圣節，你準備做一件這樣的夾克嗎？
