是時候?qū)ふ业统杀綝RAM替代方案了

發布時間:2018-01-10 來源:Sang-Yun Lee,BeSang執行長 責任編輯:lina

【導讀】2017年是DRAM需求強勁成長的一年。過去三年來,平面DRAM微縮已經大幅減緩了。DRAM正轉變?yōu)橘u方市場,并為廠商創造了新的利潤記錄。就像石油危機一樣,在DRAM危機下,客戶必須為DRAM付出了更多代價。因此,現在是時候?qū)ふ业统杀咎娲桨噶恕?/strong>


動態隨機存取存儲器(DRAM)價格持續升溫,而要緩解這個價格居高不下的問題并不容易,因?yàn)樗⒎莵?lái)自供給與需求的失衡,而是源于平面DRAM的摩爾定律終結。

2017年是DRAM需求強勁成長的一年。如圖1所示,過去三年來,平面DRAM微縮已經大幅減緩了。因此,DRAM正轉變?yōu)橘u方市場,并為廠商創造了新的利潤記錄。就像石油危機一樣,在DRAM危機下,客戶必須為DRAM付出了更多代價。因此,本文將討論我們可以找到哪些低成本DRAM解決方案。

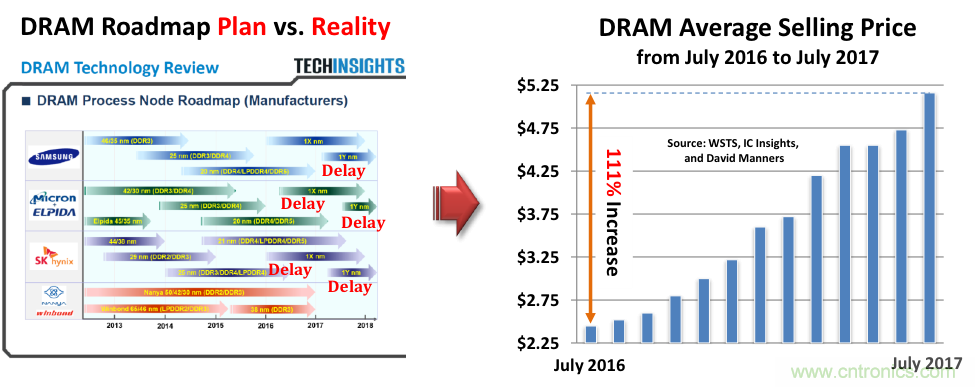

圖1:DRAM發展藍圖的計劃與現實。(來源:WSTS、IC Insights、David Manners)

目前,MRAM和PCM等新興存儲器對于平面DRAM帶來了挑戰。然而,MRAM轉向嵌入式應用,而PCM(如3D XPoint)則被用于高端SSD應用。實際上,考慮到單位成本、性能和可靠性,它們也很難直接取代平面DRAM。因此,新興的存儲器目前正在尋找自己的利基市場。

DRAM晶圓廠擴產是提高DRAM供應的一種方法。然而,DRAM廠商可能會猶豫不決,因?yàn)樾聫S的成本大約是升級晶圓廠的六倍。由于DRAM的橫向微縮,供應商開始升級晶圓廠來提高DRAM產量,從而以2N倍數指數級地提高了DRAM位輸出。相形之下,新晶圓廠明顯需要更多的投資,也只能線性提高DRAM位輸出,再加上制造成本較高,將使得DRAM的價格更昂貴。此外,以賣方市場來看,DRAM供應商也沒什么特別有力的理由需要通過投資新晶圓廠來增加DRAM晶圓廠的產能。

因此,從平面DRAM轉換到3D DRAM是大勢所趨。如圖2所示,采用3D DRAM可以增加每片晶圓的可切割芯片數(dpw)。只要3D DRAM的晶圓制造成本合理,而且易于產生,那么采用3D DRAM技術將有利于降低成本。

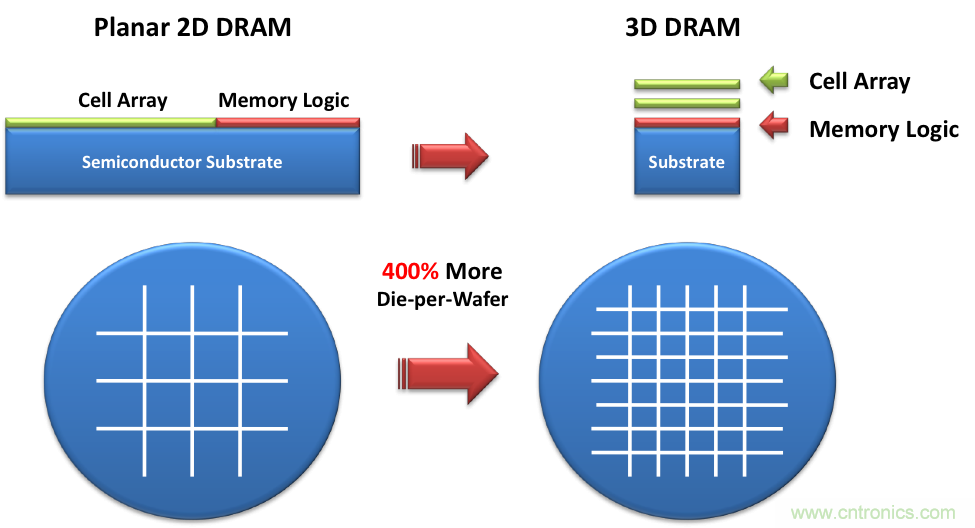

圖2:3D DRAM可讓每片晶圓切出更多的芯片與低成本DRAM。

當然,3D DRAM對于DRAM微縮的延續至關重要。但遺憾的是,DRAM供貨商尚未擁有自己的3D DRAM技術。

另一項建議是采用DDR4 NVDIMM,以取代DRAM作為主存儲器。非揮發性雙列直插式存儲器模塊(NVDIMM)有很多種類型;相較于其他以儲存為導向的NVDIMM,DDR4 NVDIMM能夠表現得和DRAM一樣快,而且可以作為主存儲器。幾年前,英特爾的3D XPoint看好DDR4 NVDIMM作為切入點,因?yàn)?D XPoint擁有NOR型閃存讀取延遲低(低于100ns)的優點,因而能像DRAM一樣快速運作。它也不需要預測軟件,因而能夠始終保持高性能。此外,采用單層儲存(SLC)的SLC NOR閃存具有很高的耐久性。因此,DDR4 NVDIMM的NOR閃存能夠取代DRAM,并以大量的主存儲器大幅提升系統性能,如圖3所示。

如果能通過3D NOR帶來價格更可負擔的NOR閃存,DDR4 NVDIMM可能更具吸引力。預計第二代3D Xpoint (即4層堆棧版本)可以實現大約DRAM成本的一半,但可能存在量產問題。

傳統的平面NOR由于單元尺寸較大(約10F2~12F2)而使得價格不菲。因此,3D NOR對于DDR4 NVDIMM來說必不可少。以3D NOR的情況來看,成本大約會是每GB6美分。


圖3:DDR4 NVDIMM搭配3D DRAM與3D NOR的配置。

以10GB 3D DRAM加上1TB 3D NOR來看,DDR NVDIMM的成本大約是10美元+60美元=70美元。目前,業界正因持續高漲的DRAM價格而受沖擊,只能坐待下一次低潮期的出現。許多分析師認為,目前這一波穩步上揚的態勢只能說是DRAM的另一個榮景,預計接下來將隨著市場供需平衡而出現低潮期。

然而,現在要預測未來的DRAM市場應該考慮更多因素。如果我們看看DRAM的歷史就會發現,當DRAM位需求成長超過45%時,就會開始出現下滑并導致供過于求。如今,摩爾定律已經不再適用于平面DRAM了,而其位需求的成長也將會是過去23年來的最低點。不過,我們并未看到平面DRAM的位需求成長率超過45%,預計未來也不至于出現任何低迷市況。

當然,我們現在還無法選擇3D DRAM,因?yàn)榧夹g(shù)尚未到位。使用3D NOR的NVDIMM能夠大幅降低內存子系統的總擁有成本,因?yàn)?D NOR每GB約6美分的價格能夠取代DRAM和SSD,同時作為主存儲器和儲存存儲器。眾所周知,過去幾十年來,平面DRAM一直沒什么進展?,F(xiàn)在,我們必須開始創新DRAM了。
