在并聯電路中并聯了電壓表(跟別的用電器并聯)和用電器，如果在干路中沒有其他的用電器，可以認為測量電源電壓(因為并聯電路上的用電器全部享用了電源的電壓)；如果干路中還連接其他的用電器，那這個用電器就分享了部分電源電壓，那電壓表測的只能是部分電壓。對于電壓表，你是否想要了解更多呢？

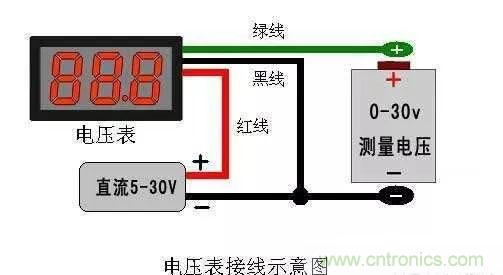

電壓表接線圖



傳統的指針式電壓表包括一個靈敏電流計，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。大部分電壓表都分為兩個量程。電壓表有三個接線柱，一個負接線柱，兩個正接線柱，電壓表的正極與電路的正極連接，負極與電路的負極連接。

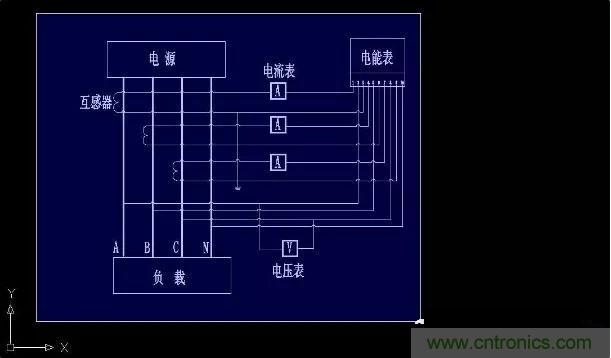

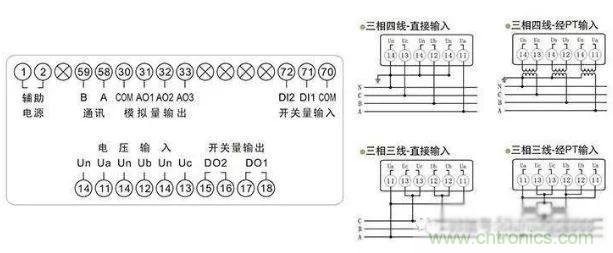

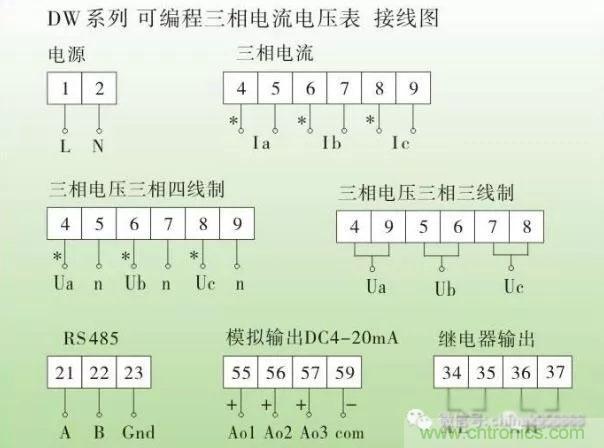

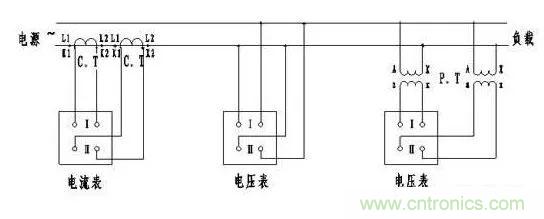

電壓表的接線圖如下：





電壓表測量范圍



1、交流電壓測量范圍：直接輸入：AC500V、199.9V、19.99V、1.999V，使用電壓互感器輸入：X/100V（可根據用戶要求定制）





2、交流電流測量范圍：直接輸入：5A（1.999A、199.9mA，可根據要求定制）使用電流互感器輸入：（X∶5A）10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A；





3、直流電壓測量范圍：直接輸入：DC600V、199.9V、19.99V、1.999V，（可根據用戶要求定制）；





4、直流電流測量范圍使用分流器輸入：（X∶75mV）。





電壓表技術參數



1、頻響范圍10Hz—10MHz 基本精度±2%；



2、輸入電阻，電容，過載電壓1mV—300mV：≥8MΩ≤40pF≤100V300mV—300V≥8MΩ≤20pF≤600V；



3、直流輸出電壓-1V（逢10量程）；



4、工作溫度，濕度0℃—40℃≤90%RH；



5、電源要求198V—242VAC475Hz—52.5Hz；



6、功耗≤6VA；



7、尺寸（W&TImes;H&TImes;D）240mm&TImes;140mm&TImes;280mm；



8、重量約2.5kg。



電壓表結構



1、電壓表是個大的電阻器，理想的認為是斷路。在并聯電路中并聯了電壓表（跟別的用電器并聯）和用電器，如果在干路中沒有其他的用電器，可以認為測量電源電壓（因為并聯電路上的用電器全部享用了電源的電壓）；如果干路中還連接其他的用電器，那這個用電器就分享了部分電源電壓，那電壓表測的只能是部分電壓（連接在哪個用電器就是哪個用電器的電壓）。



2、要知道在電壓表內，有一個磁鐵和一個導線線圈，通過電流后，會使線圈產生磁場，這樣線圈通電后在磁鐵的作用下會旋轉，這就是電流表、電壓表的表頭部分。



3、這個表頭所能通過的電流很小，兩端所能承受的電壓也很?。隙ㄟh小于1V，可能只有零點零幾伏甚至更?。瑸榱四軠y量實際電路中的電壓，需要給這個電壓表串聯一個比較大的電阻，做成電壓表。這樣，即使兩端加上比較大的電壓，可是大部分電壓都作用在加的那個大電阻上了，表頭上的電壓就會很小了。電壓表是一種內部電阻很大的儀器，一般應該大于幾千歐。表頭是跟據通電導體在磁場中受磁場力的作用而制成的。表內部有一永磁體，在極間產生磁場，在磁場中有一個線圈，線圈兩端各有一個游絲彈簧，彈簧各連接表的一個接線柱，在彈簧與線圈間由一個轉軸連接，在轉軸相對于電流表的前端，有一個指針。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。



電壓表的分類



1、直流類型



主要采用磁電系電表和靜電系電表的測量機構。磁電系電壓表由小量程的磁電系電流表與串聯電阻器（又稱分壓器）組成，最低量程為十幾毫伏。為了擴大電壓表量程，可以增大分壓器的電阻值。例如用50微安的電流表形成250伏的電壓表時，要使分壓器與測量機構的總電阻值為250/［50×10^（-6）］=5×10^6歐=5兆歐，這相當于電壓表的內阻為20千歐/伏。為了避免電壓表的接入過多影響原工作狀態，要求電壓表有較高的內阻。用幾個電阻組成的分壓器和測量機構串聯，可形成多量程電壓表。靜電系電壓表的最低量程為幾十伏，擴大量程是靠改變電表內部結構和極間距離來達到。此外，電磁系電表的測量機構在理論上也可用于測量直流電壓。



2、交流類型



主要采用整流式電表、電磁系電表、電動系電表和靜電系電表的測量機構。除靜電系電壓表外，其他系電壓表都是用小量程電流表與分壓器串聯而成。也可用幾個電阻組成的分壓器與測量機構串聯而形成多量程電壓表。這些系的交流電壓表難于制成低量程的，最低量程在幾伏到幾十伏之間，而最高量程則約為1～2千伏。靜電系電壓表的最低量程約為30伏，而最高量程則可達很高。電力系統中用的高壓電壓表是由電壓額定量程為 100伏的電磁系電壓表，結合適當電壓變比的電壓互感器組成。由于受測量機構線圈電感的限制，電磁系電壓表、電動系電壓表的使用頻率范圍較窄，上限頻率低于1～2千赫。電動系略優于電磁系。靜電系和熱電系電壓表的使用頻率范圍都較寬。整流式電壓表的上限使用頻率約幾千赫，但要注意，僅當交流電壓為正弦波形時，整流式電表讀數才是正確的。各系電壓表的各系電壓表的量程，使用頻率范圍、內阻以及能達到的最高準確級見表。



3、數顯類型



數顯電壓表是用模/數轉換器將測量電壓值轉換成數字形式并以數字形式表示的儀表適合環境溫度0～50℃濕度85%以下使用，在因磁場或高頻儀器，高壓火花，閃電等原因引起電壓異常時，在外部請使用電源線濾波器或非線性電阻等干擾吸收電路。



電壓表讀數方法

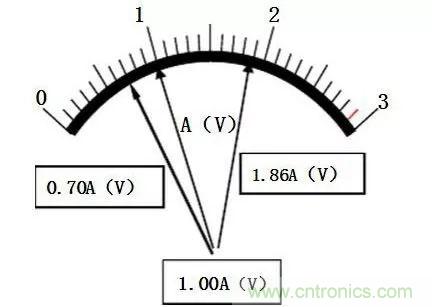

一、常用估讀方法



1、量程為3 V和3 A的電壓表和電流表，其最小分度值為0.1 V和0.1 A, 為1分度表，讀數要估讀到最小分度值的十分之一.若無估讀，則在精度的下一位補“0” ，因此最后讀數如果以V (A)為單位，小數點后面有兩位，尾數可能為0、1、2、3、4、5、0、1、8、9。

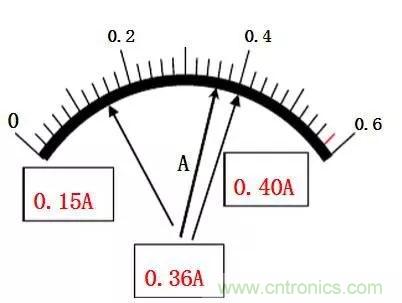

2、量程為0.6 A的電流表，其最小分度值為0.02A, 為2分度表，讀數要估讀到最小分度值的二分之一(半格估讀).因此最后讀數如果以A為單位，小數點后面有兩位，尾數可能為0、1、2、3、4、5、0、1、8、9。





有效數字的末位就是精度的同一位(含估讀數)，若無估讀不需補“0”。若用0~0.6A量程，其精度為0.02A，說明測量時只能準確到0.02A，不可能準確到0.01A，因此誤差出現在安培的百分位(0.01A)，讀數只能讀到以A為單位的百分位，以估讀最小分度半小格為宜，將最小分度分為二等分，把不足半等分的舍去，等于或超過半等分的算一個等分。

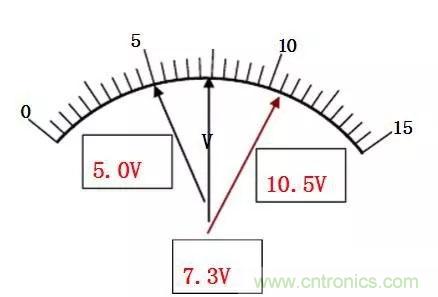

3、量程為15 V的電壓表，其最小分度值為0.5 V, 為5分度表， 讀數要估讀到最小分度值的五分之一.因此最后讀數如果以V為單位，小數點后面只有一位，尾數可能為0、1、2、3、4、5、0、1、8、9。



表盤的最小分度值為0.5V/格，雖能準確讀到0.5V，但誤差仍出現在最小分度值的同一數位上，即以V為單位的十分位。其估讀法則是：將最小分度分為五等分,即為0.1V。





二、半格估讀法：



實驗所用電流表和電壓表精度并不高，可采用1/2估讀，或稱半格估讀，只將最小分度值分為2等份作估讀。



例如：

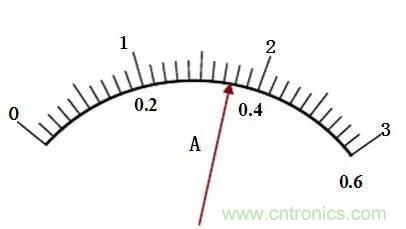

1、若是0~0.6A檔，最小分度值為0.02A，半格為0.01A，圖中讀數應為 0.35A。



若是0~3A檔，最小分度值為0.1A， 半格為0.05A ，圖中讀數應為 1.75 A。

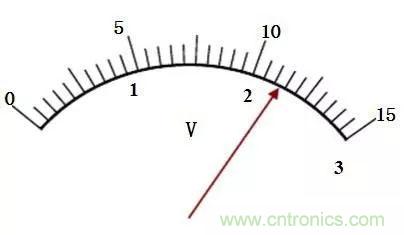

2、若是0~3V檔，最小分度值為0.1V， 半格為0.05V，圖中讀數應為 2.25V。



若是0~15V檔，最小分度值為0.5V， 半格為0.25V，通?？晒雷x為0.2V或0.3V。(因有效數字出現在以V為單位的十分位上)。圖中讀數應為 11. 2V或11.3V。





注：除電流表和電壓表外，實驗用的彈簧測力計、酒精溫度計通常也采用上述方法。



用電壓表判斷電路故障的方法



一般來說，電路故障有兩種情況：短路和斷路。當電路中出現了故障時，應根據電表的位置和示數有無來判斷。





如圖所示，我們可以把電路圖分為兩部分：“和電壓表并聯部分”即L1和“并聯以外部分”——L2、電流表、開關。



（1）電壓表無示數



電壓表示數為0，說明沒有電流通過電壓表。出現這種情況的原因是什么呢？



①如果開關S斷開，電壓表中自然沒有電流通過。當然了，如果開關S閉合，但是電流表或者燈泡L2斷路，電壓表中也是沒有電流的。 可見，開關、電流表、小燈泡L2三者中有一個斷路，電壓表示數就會為0。



②如果L1短路，那么電壓表就被短路，電流也不會經過電壓表，所以電壓表也是無示數的。 可見電壓表示數為0的兩種情況：第一種是“和電壓表并聯以外的部分”斷路了；第二種是“和電壓表并聯部分”短路了。



（2）電壓表有示數



①先看Ｌ１，如果它斷路了，電路又變成什么樣子呢？



分析后可知，Ｌ１斷路后，是電壓表和Ｌ２、電流表串聯在了電路中。這樣電壓表的讀數是幾乎等于電源電壓的。



②如果Ｌ２短路呢？



此時Ｌ２相當于一根導線，只有Ｌ１和電流表接入電路，電壓表測的是電源電壓。當然此時的電壓表是有示數的。



③歸納起來，電壓表有示數的兩種情況是：第一，“和電壓表并聯部分”斷路了；第二，“和電壓表并聯以外部分”短路了。



電壓表的日常維護



1、由于磁電系電流表的過載能力很小，使用時一定要注意連接電路的極性和量限的選擇。



2、若在測量中發現指針反向偏轉或正向偏轉超過標度尺上滿刻度線，應立即斷電停止測量，待連接正確或重新選擇更大量限的電流表后再進行測量。



3、當測量工作完畢后，應先斷電源，再從測量電路中取下電流表，將其放置在干燥、通風和陰涼的環境中。對靈敏度、準確度很高的微安表和毫安表，應用導線將正、負端鈕連接起來，以保護儀表的測量機構。



電壓表的使用維護方法與電流表的使用維護方法類同，還應注意以下幾點：



1、測量時應將電壓表并聯接入被測電路。



2、由于電壓表與負載是并聯的，要求內阻Rv遠大于負載電阻RL。



3、測量直流時，先把電壓表的“—”瑞鈕接入被測電路的低電位端，然后再把“+”端鈕接入被測電路的高電位端。



4、對多量限電壓表，當需要變換量限時，應將電壓表與被測電路斷開后，再改變量限。



上文知識大家都了解了嗎？小編為大家介紹的電壓表接線圖、測量范圍、技術參數、結構、分類、讀數方法、用電壓表判斷電路故障的方法、日常維護。在這里，小編要提醒大家，首先在搬運和拆裝電表時應小心,輕拿輕放,不能受到強烈的振動或撞擊,以防損壞電表的零部件,特別是電表的軸承和游絲其次安裝和拆卸電表時,應先切斷電源,以免發生人身事故或損壞測量機構；最后，電表接入電路之前,應先估計電路上要測量的電流、電壓等是否在電表最大量程內,以免電表過載而損壞電表.選擇電表最大量程時,以被測量的1.5~2 倍為宜。只有合理使用，電壓表的性能一定會很平穩，使用壽命也會被延長的！
