35個儀表結構原理動畫,直觀、易懂!

發布時間:2019-11-11 責任編輯:lina

【導讀】突然發現,萬千語言趕不上動圖一個,直觀、明了、簡單、易懂,既然動圖有這么多優點,咱們今天就看35個儀表結構的原理動圖吧,大家一起學機械。

突然發現,萬千語言趕不上動圖一個,直觀、明了、簡單、易懂,既然動圖有這么多優點,咱們今天就看35個儀表結構的原理動圖吧,大家一起學機械。

35個儀表結構原理動畫,直觀、易懂!

彈簧管式壓力儀表

35個儀表結構原理動畫,直觀、易懂!

電接點式壓力儀表

35個儀表結構原理動畫,直觀、易懂!

電容式壓力傳感器

35個儀表結構原理動畫,直觀、易懂!

膜盒式壓力傳感器

35個儀表結構原理動畫,直觀、易懂!

壓力式溫度計

35個儀表結構原理動畫,直觀、易懂!

應變式壓力傳感器

35個儀表結構原理動畫,直觀、易懂!

薄膜熱電偶的結構

35個儀表結構原理動畫,直觀、易懂!

固體膨脹式溫度計

35個儀表結構原理動畫,直觀、易懂!

熱電偶補償導線的外形圖

35個儀表結構原理動畫,直觀、易懂!

熱電偶溫度計

35個儀表結構原理動畫,直觀、易懂!

熱電阻的結構

35個儀表結構原理動畫,直觀、易懂!

靶式流量計

35個儀表結構原理動畫,直觀、易懂!

孔板流量計

35個儀表結構原理動畫,直觀、易懂!

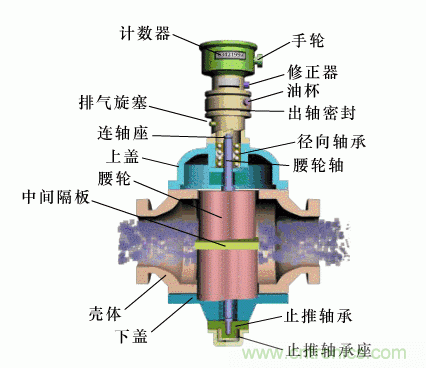

立式腰輪流量計

35個儀表結構原理動畫,直觀、易懂!

噴嘴流量

35個儀表結構原理動畫,直觀、易懂!

容積式流量計

35個儀表結構原理動畫,直觀、易懂!

橢圓齒輪流量計

35個儀表結構原理動畫,直觀、易懂!

文丘里流量計

35個儀表結構原理動畫,直觀、易懂!

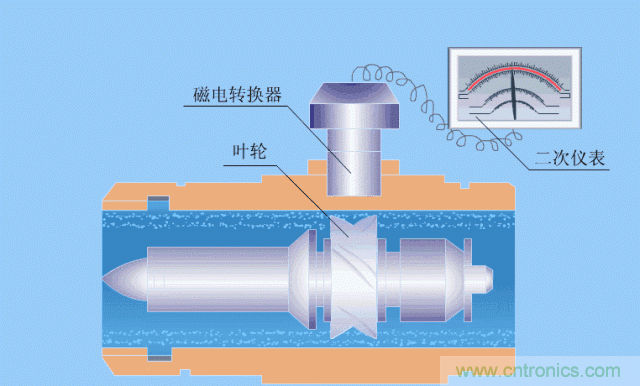

渦輪流量計

35個儀表結構原理動畫,直觀、易懂!

轉子式流量計

35個儀表結構原理動畫,直觀、易懂!

差壓式液位計A

35個儀表結構原理動畫,直觀、易懂!

差壓式液位計B

35個儀表結構原理動畫,直觀、易懂!

差壓式液位計C

35個儀表結構原理動畫,直觀、易懂!

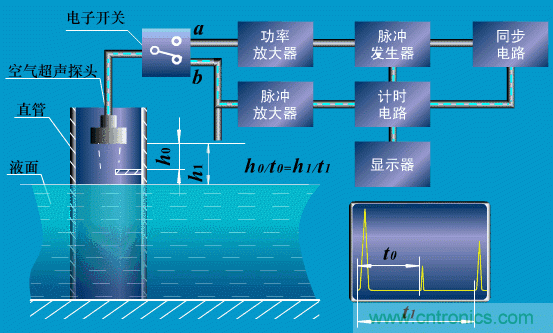

超聲波測量液位原理

35個儀表結構原理動畫,直觀、易懂!

電容式液位計

35個儀表結構原理動畫,直觀、易懂!

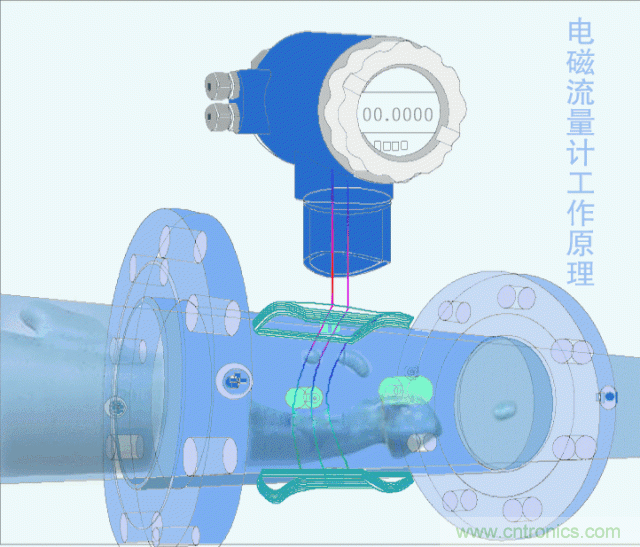

電磁流量計

35個儀表結構原理動畫,直觀、易懂!

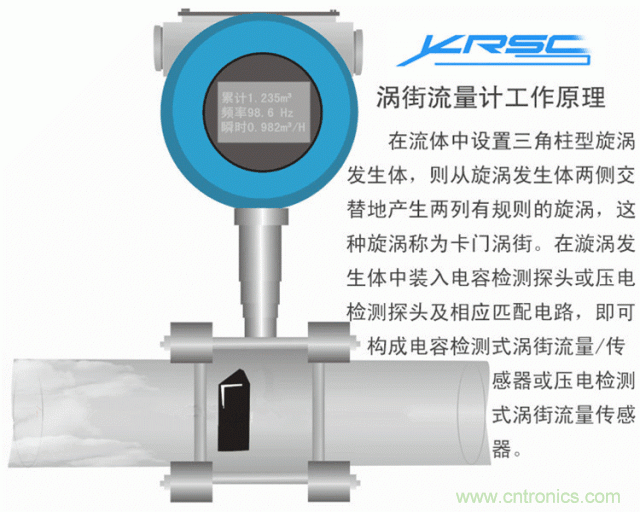

渦街流量計

35個儀表結構原理動畫,直觀、易懂!

雙轉子流量計

35個儀表結構原理動畫,直觀、易懂!

U管壓差計

35個儀表結構原理動畫,直觀、易懂!

雙液位壓差計

35個儀表結構原理動畫,直觀、易懂!

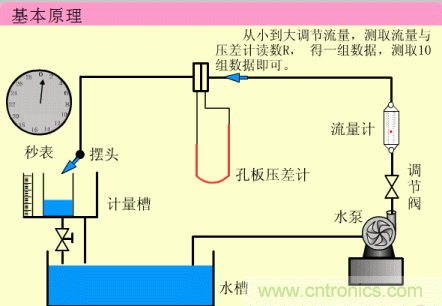

流量計的校正

35個儀表結構原理動畫,直觀、易懂!

漩渦流量計

35個儀表結構原理動畫,直觀、易懂!

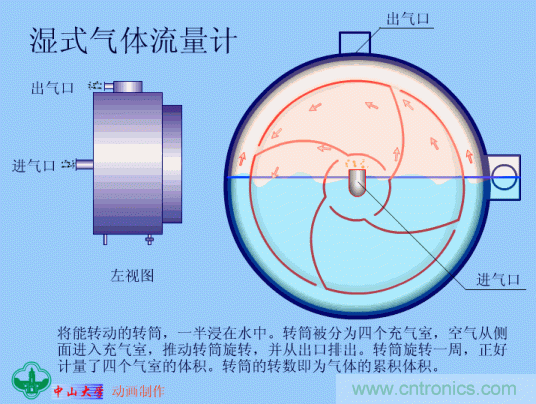

濕式氣體流量計

35個儀表結構原理動畫,直觀、易懂!

氣動活塞式執行機構

35個儀表結構原理動畫,直觀、易懂!

薄膜執行機構
