資深玩家列出電子工程師工作臺上需要的工具清單
發布時間:2020-02-27 責任編輯:xueqi
【導讀】無論您是初試業余項目的新手還是經驗豐富的工程師,您都需要借助工具來完成項目。在這里,我將介紹對我而言最重要的一些工具,然后,我也想聽您聊聊您所使用的工具,以及它們之所以重要的原因。
Q&A在電氣領域,我需要哪些工具?
數字萬用表(DMM)

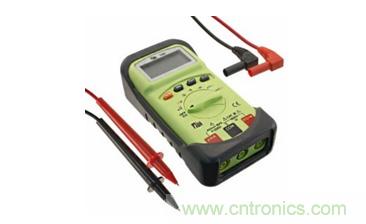

對我個人而言,最重要的工具是數字萬用表(DMM)。
我用的這款是TPI制造的126 系列產品,非常簡單。它能檢查交流/直流電壓、電流和電阻,此外我還喜歡且經常使用二極管測試這一功能。不管您是設計電路,還是檢查電路來診斷或進行修理,一個好用的萬用表都是非常必要的。
除了DMM外,根據具體的需求還需要各種相關的工具,這基于您是需要進行電子維修,還是想要基于Arduino平臺構建項目或設計項目原型?
下面我將針對這兩種應用提供一些個人建議。
電子設備維修

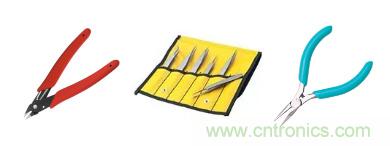

首先,我建議先準備一個小號的斜口鉗和鑷子。
我用的是1742-1083-ND斜口鉗,非常適合于剪除焊后殘鉛、切割電線以及其他多種操作。這無疑是我工作臺上使用最多的手工工具。
在將元器件放置到電路板上時,一套好的鑷子或迷你針鼻鉗也是至關重要的。
準備更換損壞的組件時,您需要借助好用的烙鐵或焊接臺來完成修理工作。

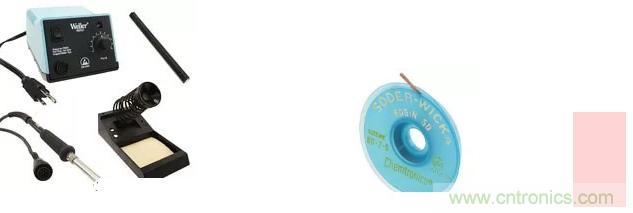

在大部分的修理工作中,烙鐵需要至少50W的額定功率才能順利脫焊以及焊接新組件。我建議您使用焊臺,它不僅易于使用,還可以進行調節。我個人使用的是Weller WES51 焊臺。
這款很棒的小型裝置帶有支架。雖然很多人都會建議使用脫焊臺,但借助這款工具的焊筆及吸錫帶,即可在不損壞電路板的情況下拆除大多數的組件。
利用Arduino平臺(或其他電路板)構建項目
在構建項目或設計原型時,您通常不會馬上就開始焊接的工作。先選好電路板后,您還需要準備幾個重要的對象。

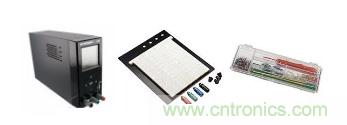

首先是電源,您需要配備一款優秀的臺式電源。
剛開始時,您不用選擇最頂級的產品,類似于B&K Precision 1550型電源的產品就已足夠。該電源可提供1-36V直流電壓和0-3A電流,能夠?yàn)榇蠖鄶?shù)工作臺項目和電路板供電,并且對于剛剛進入電子行業的新手來說,價格也非常實惠。
其次是用于模擬項目的電路測試板。
我建議您選擇稍大一些的電路板,例如上圖中的Adafruit 443型電路板。這款大空間電路測試板可使項目保持整潔、有序,且方便未來進一步擴展。
您需要準備的最后一個物料是跳線。我傾向于選擇與BKWK-2-ND(如上圖所示)類似的單線套裝。這種單線的硬度很高,有助于電線排線且能使電路測試板外圍井然有序。
您的工作臺上有哪些工具?
本文僅列出了所需要的一些基礎工具,雖然我還能繼續列出更多的工具,但我希望了解您的工作臺上都有哪些工具?
您可以與我們分享。請務必說明這些工具的用處、它們的關鍵特點,以及大家都需要配備它們的原因!
