Easy Drive ADC簡化高阻抗傳感器的測量
發布時間:2021-01-04 來源:Mark Thoren,ADI 責任編輯:wenwei
【導讀】增量累加 ADC 憑借高準確度和很強的抗噪聲性能,非常適合用來直接測量很多類型的傳感器。然而,輸入采樣電流可能壓垮高源阻抗或低帶寬、微功率信號調理電路。LTC2484增量累加轉換器系列通過平衡輸入電流解決了這個問題,從而簡化了信號調理電路或者不再需要這種電路。增量累加 ADC 的常見應用是熱敏電阻器測量。圖 1 顯示了直接測量高達 100kΩ的熱敏電阻器時 LTC2484 的連接方式。數據 I/O 通過標準 SPI 接口連接,每個輸入的采樣電流約為:
其中
或者當 VREF 為 5V、兩個輸入都接地時,約為 1.67μA。

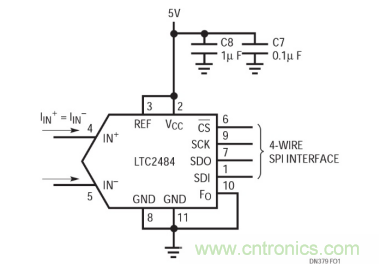

圖 1:LTC2484 的連接方式
4-WIRE SPI INTERFACE:4 線 SPI 接口
圖 2 顯示怎樣平衡熱敏電阻器,以便最大限度減小 ADC 輸入電流。如果基準電阻器 R1 和 R4 是準確相等的,那么輸入電流為零,不產生誤差。如果基準電阻器的容限為 1%,那么由于共模電壓的輕微漂移,所測得電阻的最大誤差為 1.6Ω,遠遠小于基準電阻器本身 1% 的誤差。這個解決方案無需放大器,從而非常適合微功率應用。

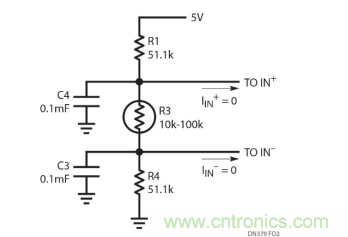

圖 2:位于中間的傳感器
也許需要將傳感器的一端接地,以降低拾取的噪聲,或者如果傳感器在遠端,則可以簡化配線。如果這個電路使用時沒有緩沖,那么不斷變化的共模電壓導致在所測得的電阻中產生 3.5kΩ滿標度誤差。
圖 3 顯示了怎樣將功率非常低、帶寬非常小的運算放大器連接到 LTC2484。就電源電流為1.5µA 的放大器而言,LT1494 有非常出色的 DC 性能規格,最大失調電壓為 150µV,開環增益為 100,000,但是其 2kHz 帶寬使該器件不適合驅動常規增量累加 ADC。增加一個 1kΩ、0.1µF 濾波器可提供一個供應 LTC2484 瞬時采樣電流的電荷庫,從而解決了這個問題,同時 1kΩ電阻器隔離了電容性負載和 LT1494。不要嘗試用普通的增量累加 ADC 這么做,因?yàn)樵趫D 3 所示電路中,性能規格與 LTC2484 系列類似的 ADC 之采樣電流會產生 1.4mV 偏移和 0.69mV 滿標度誤差。LTC2484 均衡的輸入電流允許通過在 IN– 端放置一個相同的濾波器,輕松消除這些誤差。

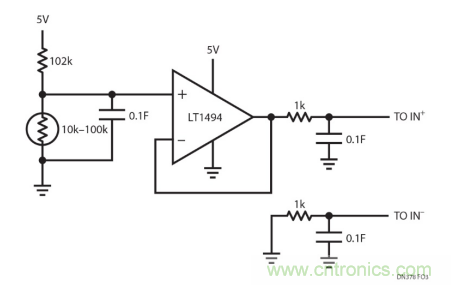

圖 3:接地的、有緩沖的傳感器
圖 4:LTC2484 演示電路板

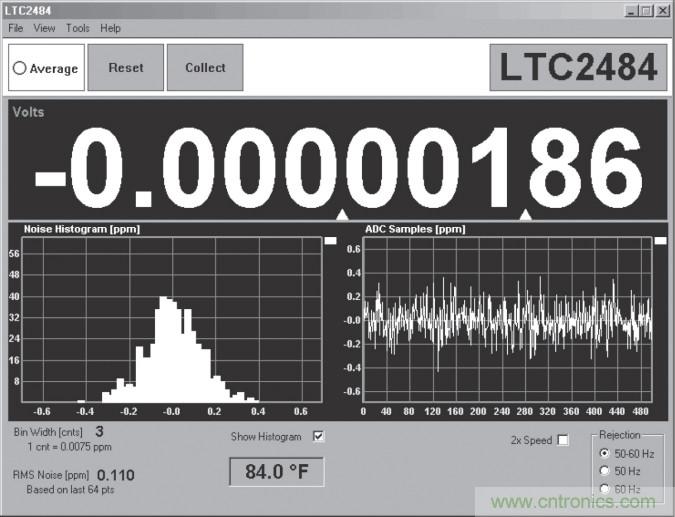

圖 5:LTC2484 演示軟件屏幕截圖,偏移為微伏級,噪聲為 600nVRMS
