新的標準和法規（例如UL 217煙霧報警器標準）已經生效，目的是讓建筑物更安全、更高效、更舒適。這些趨勢刺激了新的樓宇自動化產品和解決方案的開發，促使制造商以更短的開發周期交付新技術。這種節奏變化為BAS公司提供了通過平臺化、功耗更低、尺寸更小的靈活系統解決方案滿足此類需求的機會。



有些產品常常缺乏當今瞬息萬變的市場所重視的創新敏捷性，樓宇自動化控制器就是其中的一個典型例子?？刂破魇荁AS的大腦，其從建筑物中廣泛部署的傳感器獲取數據，并執行系統響應。這意味著控制器需要有一定數量的輸入和輸出通道。有些控制器僅提供固定的通道功能，導致架構包含未使用的通道。這些額外的未使用通道會有一些關聯費用無法從客戶那里收回。然而，如果每個通道都有完全重新配置的能力，那么所有通道都能得到利用。在理想情況下，BAS應具有一定數量的備用通道，以使客戶不必為未使用的功能付費。使通道功能完全可配置可為BAS的設計和部署提供最大的靈活性。



傳統上，樓宇自動化控制器的固定和可配置通道均采用分立實現方式。但是，分立實現的可配置通道控制器的物料清單(BOM)可能包含數百個元器件。經過多年發展，分立式解決方案已經變得非常高效，而且優化得非常好，BOM成本降低到與這一對成本敏感的市場的預期一致的水平。然而，新趨勢和對敏捷開發的更大需求凸顯了這種方法的一些主要缺點，例如：樓宇自動化控制器的產品變體太多，導致規劃、設計、生產和物流異常復雜。因此，BAS解決方案必須根據總擁有成本而非簡單化的BOM成本來評估。



集成與分立



根據需要重新配置通道的能力是消除用不著通道的正確方法，但單憑這點并不能解決控制器設計的其他缺點。關鍵概念是集成，通過集成簡化通道設計、減小尺寸并提高性能。借助集成解決方案，利用軟件命令便可輕松配置任何通道的功能。軟件可配置的輸入/輸出(I/O)技術為簡化設計重用和平臺化提供了可能性，最終將能降低BAS解決方案的總擁有成本，并為樓宇自動化控制器的整個產品生命周期創造價值（參見圖1）。

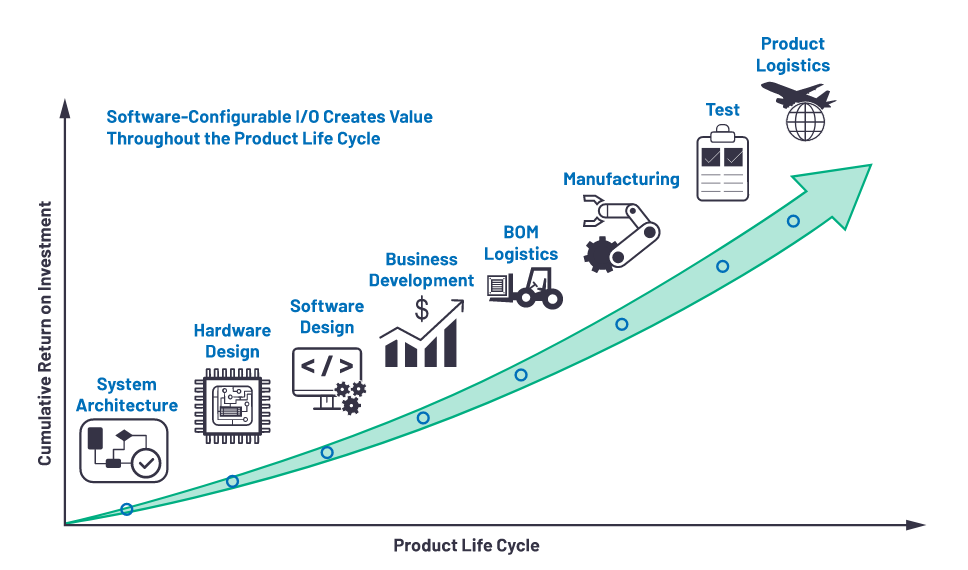

圖1. 利用AD74412R可在每個開發階段提高投資回報率。



控制器開發的第一階段是系統架構，此時要考慮所有客戶需求并定義新產品。即使在開發的這一早期階段，分立解決方案的不靈活也是一個明顯的缺點?？蛻舻牟煌枨?mdash;—例如輸入和輸出通道的比率或數量——可能導致產生多個設計，這會增加成本并阻礙對市場需求的敏捷響應。集成的軟件可配置I/O支持平臺化，使得一個經過驗證的設計可以在不同應用中重復使用?？芍赜眯詫τ诮档驮O(shè)計和生產成本至關重要，稍后將加以討論。



定義好產品之后，設計即啟動。在此階段，設計重用充分顯示了其重要性。與分立實現不同，集成且可配置的I/O可以快速迭代，縮短開發時間，并釋放寶貴的資源。硬件和軟件設計均從資源密集型、冗長、多產品變體開發轉向通過單一設計來滿足眾多需求，這樣可減少研發時間和成本，同時保持成熟架構的高可靠性和穩健性。利用集成式可重新配置設計的"任何引腳提供任何功能"方法，滿足不同應用的需求要容易得多（參見圖2）。

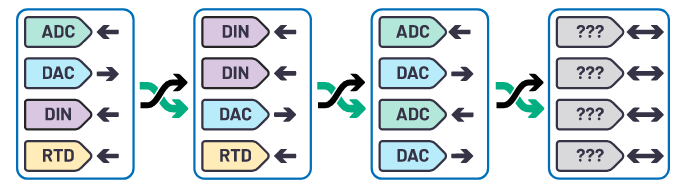

圖2. 軟件可配置I/O使任何引腳可提供任何功能。



從業務開發角度看，常規開發策略的響應速度很慢，會帶來不必要的風險，導致錯失機會或錯過客戶最后期限。集成式可配置I/O的靈活性和易用性有助于最大程度地提高投資回報率(ROI)，同時盡可能縮短上市時間和收益時間。



完成設計階段之后，下一步是生產階段。從BOM的采購和管理開始，集成解決方案很快就會顯示出其優勢。分立實現的通用控制器常常包含數百個元器件，這些元器件都需要采購、在倉庫中儲存并運輸?shù)缴a(chǎn)設施。管理如此大量的不同元器件自然會增加總成本。而采用單芯片解決方案和可重復使用的設計，BOM物流就會簡單得多——采購部門需要打交道的供應商更少，所需的儲存空間更小。



由于元器件數量減少，PCB尺寸可減小多達40%，生產中的貼裝成本也顯著降低。此外，由于軟件可配置I/O支持設計重用，控制器制造商將需要更多同類型的PCB。因此，電路板的批量折扣也有助于節省成本。圖3總結了分立和集成通道功能實現的比較。

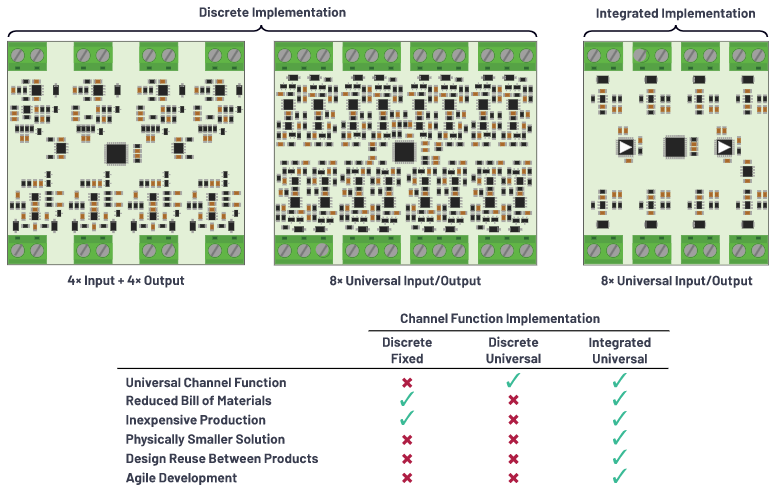

圖3. 分立和集成通道功能實現的比較。



圖4. 完全可通過軟件配置的集成I/O—AD74412R。



最后但并非最不重要的一點是，與多個變體的分立實現相比，生產中的測試遵循統一的程序，設置所花費的時間更少。設計復雜性的增加甚至可能會提升測試失敗的風險。集成式可重復使用解決方案可以從多方面節省成本和其他資源，認證就是一個例子，此外還有成品物流、安裝、技術支持等方面。當許多不同設計基于多個平臺時，與基于集成式軟件可配置I/O的通用可重用解決方案相比，對銷售、技術支持團隊和安裝技術人員的培訓會更加繁瑣。



結論



軟件可配置I/O為樓宇自動化市場帶來了創新，該市場傳統上偏保守，但在多種因素的推動下，它正變得更加敏捷，并能更快地響應不斷變化的客戶需求。集成和設計可重用性是實現這種轉變的關鍵特性。有些人可能認為集成解決方案是簡單的BOM替代品，實際上可能會增加成本，但事實上，從更大的角度看待這件事，并考慮其在整個產品生命周期中創造的總體價值，集成解決方案很快就會打消任何疑問。



為了克服分立設計的缺點，ADI開發了完全可通過軟件配置的I/O AD74412R。該器件將分立信號鏈集成在單個芯片中，并提供四個完全可配置的通道。從產品定義到設計和生產，再到安裝與運行，AD74412R可在整個控制器生命周期中創造價值。它為客戶提供一種簡便的方法來增加投資回報，同時縮短產品上市時間和收益時間。
