【導讀】DIYER福利來羅，本站為電子愛好發燒友們收集了一套很有意義的電路圖：教你如何將你的前級功放與耳放“合二為一”，一種設計，兩種功能。有興趣的發燒友們可以照著這個電路圖制作一個實物出來，然后秀給大家看看！歡迎大家在本站上留言秀作品！

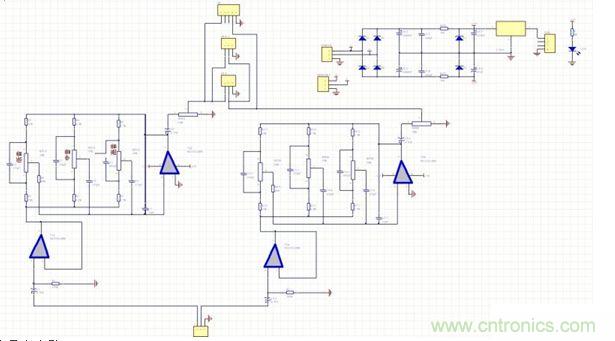

DIY的原理圖如下跟大家分享一下吧！
該電路分為主電路、電源電路兩部分。

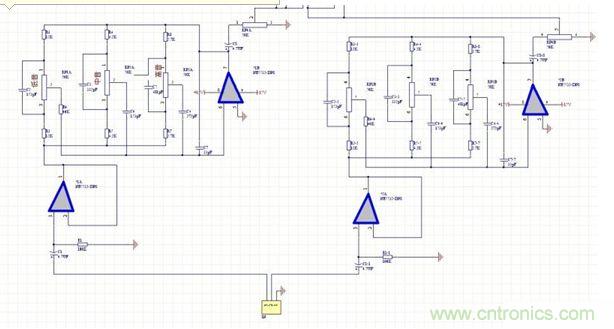

這是主電路：
[page]

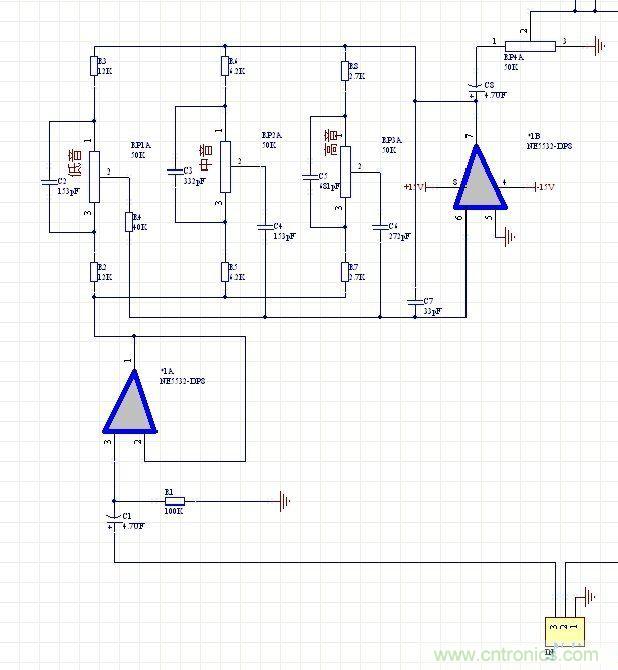

再放大點：這是其中一個聲道（另一邊相同）

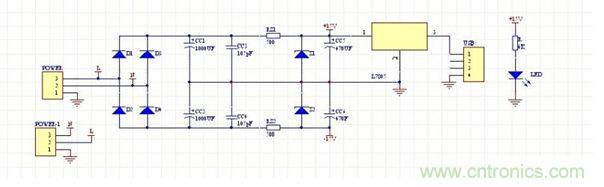

這是電源部分：其中的L7805穩出5V電壓是給我的電平指示器供電用的，當然，L7805要不要都可以，這看個人需求！
[page]
下面是部分的制作圖片，僅作為參考！

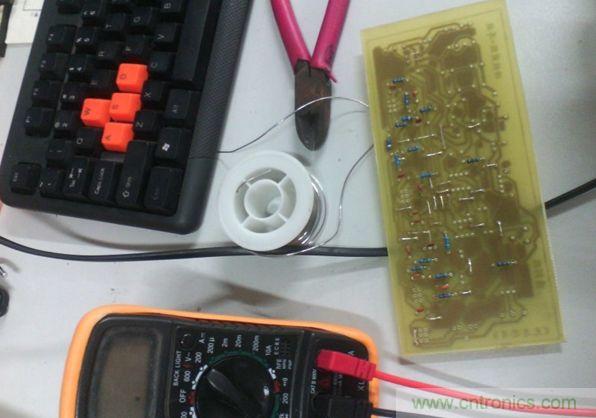

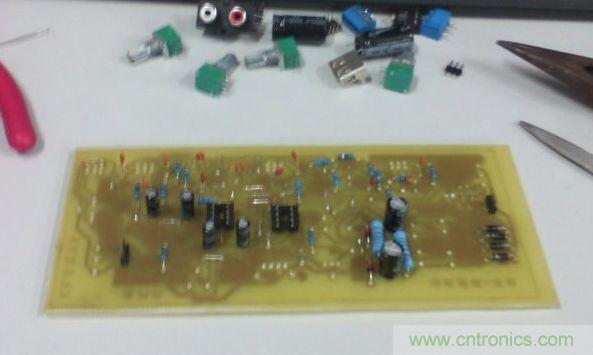

焊接元件中。

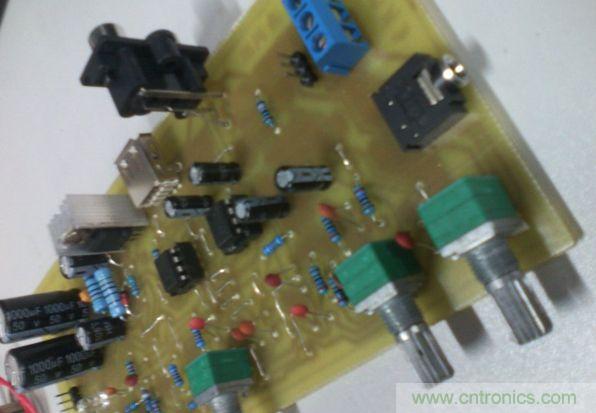

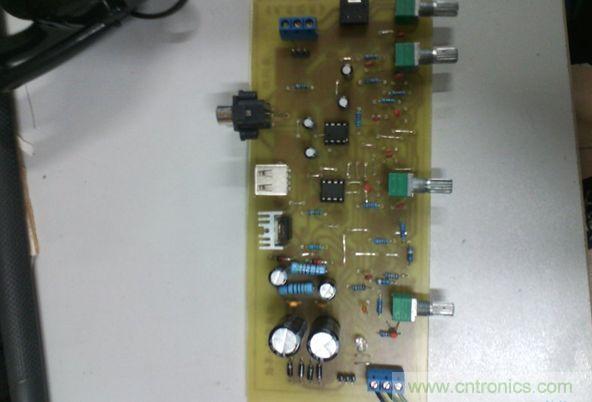

終于全部焊接好：
[page]

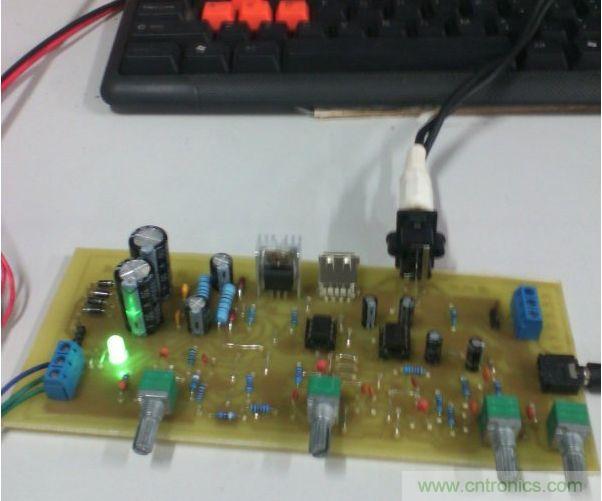

萬事具備，只欠東風，經檢查沒發現短路，接下來就是通電測試了。
先插上耳機試試 耳放效果怎么樣？
嗯，音質確實不錯，很清新，高、中、低音均可調?。ǘ鷻C戴在頭上沒有拍到，不好意思哈）

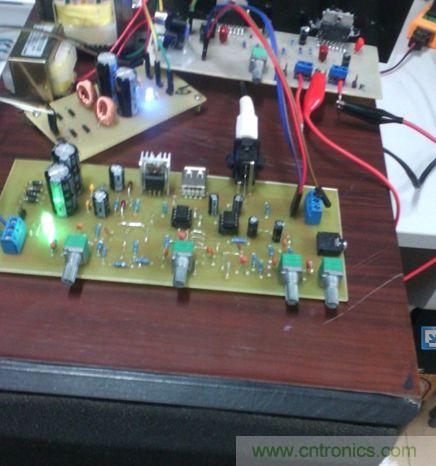

接下來再接上我的TDA7294雙聲道功放板測試一下：
主音量均可調！
