液晶面板背光LED用量 3年增3倍

發布時間:2009-06-25 來源:DisplaySearch

機遇與挑戰:
  • 背光源拉動LED的龐大商機
市場數據:
  • 2008年LED全球出貨一共有7百零8億顆
  • 戶外廣告牌于2008年共使用了110億顆LED
  • 液晶面板的LED背光共消耗了80億顆LED
  • 預計到了2012年LED出貨量達到1千670億顆
由于發光二極管(Light emitting diodes,以下簡稱LED)快速地被應用在notebook PC顯示屏,同時在液晶電視面板也有很好的機會,因此LED成了近期話題焦點。根據DisplaySearch最新針對采用顯示器專用的全球唯一LED產業研究報告 - Display LEDs: Lighting Up The Display World指出,2008年估計有80億顆LED被應用于液晶顯示器,到了2012年估計LED背光將被廣泛地應用在1寸到70寸液晶顯示器,同時有340億顆LED會用于液晶顯示器背光,與2008年比較成長將超過300%。象征了LCD背光源對于LED的龐大商機。

如表一所示,2008年LED全球出貨一共有7百零8億顆,在顯示領域應用主要為戶外LED廣告牌與LED背光。戶外LED廣告牌使用的為主動顯示(Active Display) LED, 預計主動顯示的戶外廣告牌于2008年共使用了110億顆LED,占所有LED出貨量15%左右;而用于液晶面板的LED背光共消耗了80億顆LED,估計占所有LED出貨11%;主要使用LED背光的五大應用分別是中小尺寸、notebook PC、桌上型顯示器、工業屏以及高端液晶電視。

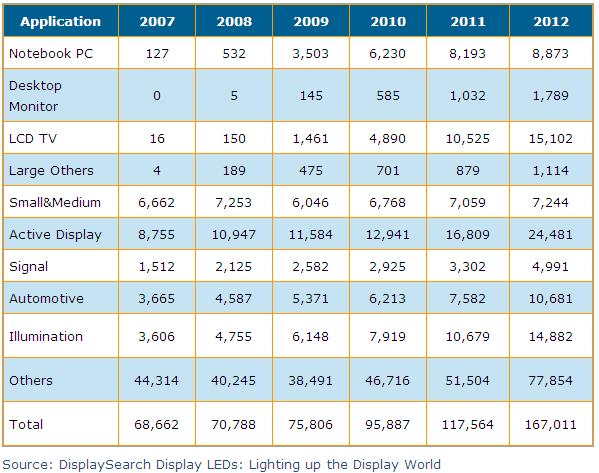

表一 2007-2012 LED按應用領域別出貨量預測(單位:百萬顆)


伴隨著LED戶外廣告牌與LCD背光快速增長趨勢,DisplaySearch預估到了2012年LED出貨量將達到1千670億顆,在顯示領域方面的應用,LED戶外廣告牌估計約240億顆,LCD背光將達340億顆,合計達所有LED出貨量34.7%。同時在成本結構、散熱管理與發光效率等方面考慮下,低電流產品將成為大尺寸LED背光主流;采用超過350毫安高功率LED,由于散熱問題將主要應用于照明。

根據DisplaySearch預測,到了2012年在10寸及以上尺寸LCD采用LED背光的數量將超過3億6千8百萬組,與2008年相比大幅成長了25倍之多。另從LED背光技術來看,由于側光LED(side-view)可以做超薄設計,因此將會主導中小尺寸背光市場;10寸及以上尺寸主要采用直視式LED(top-view),同時由于愈來愈多notebook PC與液晶電視面板采用LED背光,估計在2010年直視式(Top View)LED出貨將超過側視型LED(Side View)。

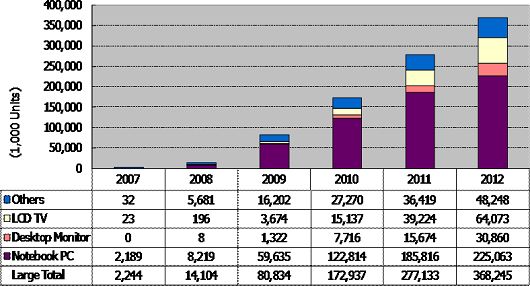

圖一 2007-2012 10寸及以上尺寸LCD按應用領域別采用LED背光出貨量預測(單位:千組)

Source: DisplaySearch Display LEDs: Lighting up the Display World

接下來從不同應用來看LED背光市場趨勢。DisplaySearch估計2009年LED背光在notebook PC的滲透率將達到52%,同時在2010年還將快速成長到81%;在液晶電視方面,2009年采LED背光出貨量估計為360萬片,占所有液晶電視約3%比率,估計到了2010年出貨將成長達1千5百萬片,市占率達10%。

領先電視品牌廠商如Samsung、Philips、Sharp、Sony、Toshiba、Vizio與LG都將在今年下半年提高LED背光使用量,其中主要原因?yàn)長ED背光由直下式光源轉換為側光式結構,大幅改善了成本結構。在顯示器應用方面,DisplaySearch估計2012年將有約3千1百萬片顯示器面板采用LED背光。

著眼于面板對于LED的需求趨勢,無論是通過新設立公司或者投資現有制造商,幾乎所有面板廠正積極參與LED事業。根據DisplaySearch分析,由于Nichia(日亞化)與Toyota Gosei(豐田合成)有專利保護與穩定客戶關系,估計在3年內仍將在藍光與白光LED主導市場發展;不過Samsung LED、Stanley、 Citizen、Showa Denko、 Seoul Semiconductor與OSRAM將逐步地進入液晶電視背光市場,而臺灣制造商如Lite-On、 Chi-Mei Lighting、Lighthouse 與 Everlight也將陸續向低成本的LED市場前進。

在戶外廣告牌部分,DisplaySearch估計2009年LED在戶外廣告牌的產值將達10億美元,到了2012年有機會成長到15億美元。由于2008年北京奧運會為LED應用作了很好示范,估計未來幾年類似這樣的全球大型活動將會是LED戶外廣告牌主要成長動力。

DisplaySearch公司副總暨關鍵材料研究主管Yoshio Tamura先生指出,由于LED具有低能耗滿足綠色顯示器要求、可以實現local dimming使色彩表現更加完美、同時可以使產品走向薄型化等特性使得LED成為TFT LCD產業新亮點。另外LED在TFT LCD應用也使得LED有了更寬廣的發展,同時也使LED追求更好的質量與更先進的技術。因此,LCD與LED二個產業的交互作用,可以被視為21世紀電子產業的一個重要的里程碑。
