全光傳送網技術

發布時間:2010-04-21

中心議題:
  • 移動基站回傳傳送網現狀
  • 3G和全業務對光傳送網的新挑戰
  • 3G時代LTE的技術優勢

移動基站回傳傳送網現狀


原先在電信網中的傳送網分層結構有骨干傳送網、本地傳送網和接入網三個層面,后來將城域網這個概念也引入到傳送網領域內,就將本地網和接入網部分都稱為城域傳送網。

以前的傳送網采用基于SDH的多業務傳送平臺MSTP技術,主要是用于無線接入網絡(RAN)的基站承載,并兼顧解決專線、TDM電路等業務的傳送需求。

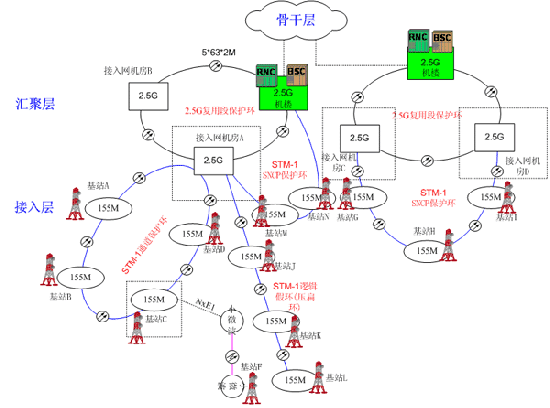

圖1中國移動2G基站回傳所使用的SDH/MSTP技術方案

過去,中國移動為了滿足GSM基站接入的高質量傳送需求,建立了較完善的城域傳送網絡。城域傳送網在邏輯上可以分為三個層次:核心層、匯聚層和接入層,如圖1所示。主干節點由交換局、關口局、長途局、數據中心節點組成,形成核心層;一般采用城域WDM或10G/2.5G的SDH設備組建環網(個別地區采用網狀網)。匯聚節點由重要局站、數據匯聚點組成,形成匯聚層;以2.5G的SDH/MSTP設備為主,輔以少量的622M/155M的SDH/MSTP設備,組建環網(采用復用段保護方式)。接入節點由基站、社區寬帶網業務及其它業務接入點組成,形成接入層;主要采用622M/155M的SDH/MSTP設備,輔以PDH、微波、3.5G或其他無線接入技術,主要組環網(一般采用通道保護方式),根據接入光纜路由也可采用星型、樹型或鏈型結構。

在過去,SDH以其可靠的傳送承載能力、靈活的分插復用技術、強大的保護恢復功能、運營級的維護管理能力在中國移動塑造“精品網絡”的過程中發揮了強有力的后盾作用。MSTP不同于SDH之處在于MSTP應用了EthernetoverSDH、帶寬靜態配置管理技術,然而,MSTP的分組處理或IP化程度不夠“徹底”,其IP化主要體現在用戶接口(即表層分組化),內核卻仍然是電路交換(即內核電路化)。這就使得MSTP在承載IP分組業務時效率較低,并且無法適應以大量數據業務為主的3G和全業務時代的需要。
[page]
3G和全業務對光傳送網的新挑戰

移動3G網絡建設也是為了滿足業務應用日益增長的帶寬需求,無論是TD-SCDMA,還是WCDMA,3G系統都是為移動多媒體通信而設計的。3G的核心是數據業務和上網,全球電信運營商總體ARPU呈現下降趨勢,但數據業務的ARPU則普遍呈現上揚趨勢。移動話音趨于飽和,固定移動替代(FMS)向數據業務深入滲透?;ヂ?lián)網正在擺脫PC機的束縛,步入自由移動的時代。移動互聯網將驅動移動數據業務的發展,為移動通信的持續增長提供了廣闊的新空間。

高速上網吸引3G用戶數大幅增長,當前各種業務都向IP化方向發展,同時新型業務也都是建立在IP基礎上的,必將推動未來網絡主導業務類型的轉變,如圖2所示。IP已經成為下一代網絡的基礎,可降低網絡投資成本和綜合運維成本,提高網絡質量和收益;滿足未來HSDPA的高帶寬需求,減少E1捆綁數量,大顆粒的數據業務使用IP承載效率更高。

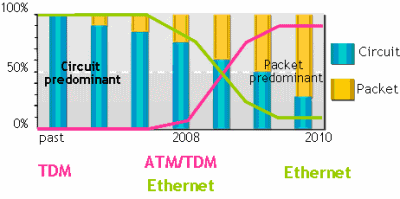

圖2城域網主導業務類型由TDM向Packet的轉換

3G網絡的建設使得承載和傳送層面面臨業務類型由TDM為主向以IP/ETH分組為主轉變,業務接口由E1向FE變化,業務粒度由2M向10M/100M發展等挑戰。有電信專家預計在未來5~10年內固定用戶帶寬需求下行接入帶寬可達20~30Mbit/s、上行接入帶寬可達4~8Mbit/s,而移動通信系統每基站的帶寬需求也將達到30M~100Mbit/s。下一代移動通信系統和寬帶接入業務對更高帶寬的需求將是無止境的,首先,用戶需要更高的帶寬,未來5年內不管固定用戶還是移動用戶,對帶寬的需求將是現在的10倍甚至更多。其次,用戶需要在不同終端上得到更好的服務體驗,包括手機和手提電腦。第三,用戶越來越希望參與通信服務的定制。目前用戶已經不滿足于運營商推給他的服務,希望參與定制服務,這就需要運營商提供固定、移動融合的移動互聯網服務。

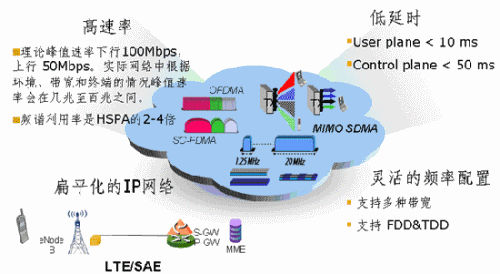

圖3后3G時代LTE的技術優勢

當前主流3G技術都成型于上世紀90年代,其設計目標并未針對移動互聯網。如圖3所示,TD-LTE充分考慮了移動互聯網的需求,且隨著TD-LTE與LTEFDD的產業整合,在移動互聯網時代,TD-LTE更具突出的高效率、低時延、高帶寬、低成本優勢。

移動運營商的業務將逐漸由傳統語音業務為主轉向數據業務為主。3G網絡大大拓展了用戶通信方式,為用戶提供了更豐富的業務選擇。移動運營商2G/3G網絡的IP化趨勢也驅動著無線回傳網絡向分組化的方向發展演進,所提供的主導業務也從TDM電路業務向運營級以太網業務方向演進。
