熱/冷因數和LED效能的關系

發布時間:2010-06-07

中心議題:
  • LED冷/熱因數定義
  • LED冷/熱因數的影響
  • LED冷/熱因數的改進
解決方案:
  • 較高的節溫度限制LED的光通
  • 在外延水平、熒光粉、模具附件方面改進

相比于傳統的燈泡,LED可顯著降低照明用電的消耗,并提高照明系統的效能。雖然其優勢是顯著的,但有一個不利因素:在同樣的驅動電流下,結溫增加會導致光輸出下降,這一變化造成了光輸出和效率的一并下降。節能是LED賣點與技術的關鍵結合之一。

為了彌補這一現象,設計人員經常采取用低電流驅動更多LED的方法來保持一個合理的結溫。多個LED的使用有可能消耗額外的功率,增加系統成本。但是,像lED的熱/冷因數可以減少影響并提高系統的性能。

什么是冷/熱因數

這一術語將結溫描述為光輸出降低的函數,業界并沒有為在該因素加以界定標準。較低的溫度始終是25℃(室溫),但較高的溫度可以是LED限定內任何值。在本文中,我們定義熱/冷因數為光輸出在25℃和100℃時的比例。圖1顯示了標準光通量與散熱片溫度的關系。采用散熱片溫度相當于在非常短的脈沖測試條件下的LED結溫。

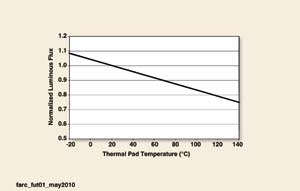

圖1散熱片溫度和光通量的關系

在25℃時,標準光通量為1,在100℃時,為0.84,因此冷/熱因素是0.84。這意味著散熱片溫度為100℃時,LED將失去16%的光通。



冷/熱因數的影響

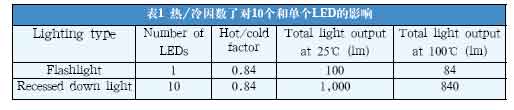

乍一看,16%的LED光通減少量影響可能不大。然而,當考慮到一個照明裝置由多個LED組成時,這個問題就嚴重了。用10個LED組成的嵌筒燈同一個LED組成的手電筒比較,熱/冷因數的影響就顯現出來了。

對于一個普通的用戶而言,手電筒16lm的光輸出減少并沒有對其應用產生嚴重影響。然而,160lm的光輸出減少對嵌筒燈則是影響巨大的,因此需要添加一個或更多的LED,以補償光線損失。這樣,嵌筒燈的整體功耗和成本會增加。能源之星對LED燈具發光效率有著嚴格的要求,這樣的光輸出減少使其很難達到這些要求。

改進的冷/熱因數

最新的LED技術在外延水平、熒光粉、模具附件等方面都有進展,熱/冷因數也相應地得到了改善。
[page]
目前,市場上的一些高功率LED的熱/冷因數為0.94。這意味著LED在100℃條件下工作時,將失去6%的標準光通。圖2給出了典型和改進的熱/冷因數下的光輸出降低函數。

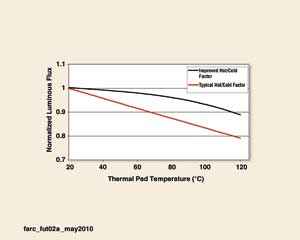

圖2改進的熱/冷因數使得LED的亮度有了明顯的改進

熱/冷因數的改善增加了LED的工作溫度范圍,讓照明設計師有機會在LED極限內的任何結溫下工作。

性能比較

在許多情況下,很多LED供應商提供的產品說明書中會給出很高的光輸出率。燈光設計師可能會過早斷定在數據表中有較高光輸出的LED將在現實世界中表現更好。但這可能是一個錯誤的結論,因為數據表中所有的值都限定在LED結溫為25℃的時候。照明系統中LED的性能必須在更高的結溫下評定。一旦這樣做了,才能按照真實條件的對比挑出更好的產品。

舉一個例子,對兩個暖白光LED進行分析(見表2):LED1有一個改進的熱/冷因數,LED2則擁有一個典型的熱/冷因數。



在數據表描述的25℃結溫和350mA的前向電流下,LED2的性能比LED1要好。但是,更實際的比較將在更高的結溫下進行(見表3)。


由于LED1的高熱/冷因數,9個LED1的總光輸出比10個LED2高出50lm。盡管在25℃時,LED1的額定光通低于LED2,但在350mA的電流驅動下,其性能要超過LED2。圖3(左)顯示了LED1在任何前向電流的驅動下,都比LED2高出100mA。圖3(右)顯示了在同樣的電流驅動下,LED1的效能要高過LED2。

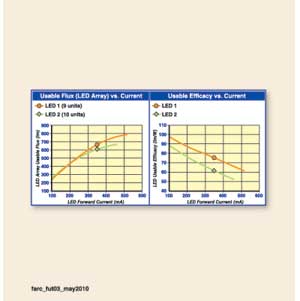

圖3  9個LED1和10個LED2的性能比較

因此,提高熱/冷因數能顯著提高運行在更高結溫下的LED性能,可以用更少的LED獲得同樣的光輸出,以降低功耗和系統整體成本。為一個特定應用選擇LED時候,重要的是要評估真實條件下的LED表現,而不是只依靠數據表。
