電特性測試方法
LED是一個由半導體無機材料構成的單極性ＰＮ結二極管，其電壓與電流之間的關系稱為伏安特性。ＬＥＤ電特性參數包括正向電流、正向電壓、反向電流和反向電壓，ＬＥＤ必須在合適的電流電壓驅動下才能正常工作（如圖1所示）。通過ＬＥＤ電特性的測試可以獲得ＬＥＤ的最大允許正向電壓、正向電流及反向電壓、電流，此外也可以測定ＬＥＤ的最佳工作電功率。
圖1LED伏安特性曲線
ＬＥＤ電特性的測試一般在相應的恒流恒壓源供電下，利用電壓電流表進行測試。
光特性測試
類似于其它光源，ＬＥＤ光特性的測試主要包括光通量、發光效率、輻射通量、輻射效率、光強、光強分布特性和光譜參數等。
光通量和光效
光通量的測試有兩種方法，即積分球法和變角光度計法。變角光度計法是測試光通量最精確的方法，但是由于其耗時較長，所以一般采用積分球法測試光通量?，F(xiàn)有的積分球法測ＬＥＤ光通量中有兩種測試結構，一種是將被測ＬＥＤ放置在球心，另外一種是將其放在球壁。

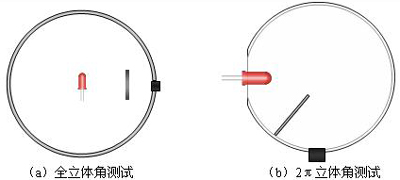

圖2積分球法測LED光通量
由于采用積分球法測試光通量時，光源對光的自吸收會對測試結果造成影響。因此，往往需要引入輔助燈（見圖３）。
圖3輔助燈法消除自吸收影響
在測得光通量之后，配合電參數測試儀可以測得ＬＥＤ的發光效率。而輻射通量和輻射效率的測試方法類似于光通量和發光效率的測試。
光強和光強分布特性

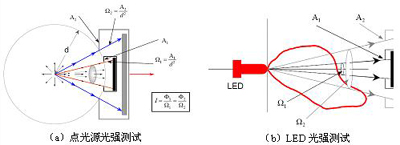

圖4LED光強測試中的問題
[page]
圖4中，點光源光強在空間各方向均勻分布，在不同距離處用不同接收孔徑的探測器接收得到的測試結果不會改變。但是，ＬＥＤ由于其光強分布不一致，使得測試結果隨測試距離和探測器孔徑而變化。因此，ＣＩＥ－１２７提出了兩種推薦測試條件，使得各個ＬＥＤ在同一條件下進行光強測試與評價如圖5所示。目前，ＣＩＥ－１２７推薦測試條件已經被各ＬＥＤ制造商和檢測機構引用。
圖5CIE-127推薦LED光強測試條件
3光譜參數
LED的光譜特性參數主要包括峰值發射波長、光譜輻射帶寬和光譜功率分布等。單色ＬＥＤ的光譜為單一波峰，特性以峰值波長和帶寬表示，而白光ＬＥＤ的光譜由多種單色光譜合成。所有ＬＥＤ的光譜特性都可由光譜功率分布表示，白光LED光譜功率分布如圖6所示。而由ＬＥＤ的光譜功率分布還可計算得到色度參數。
光譜功率分布的測試需要通過分光進行，將各色光從混合的光中區分出來進行測定，一般可以采用棱鏡和光柵實現分光。
圖6白光LED光譜功率分布
ＬＥＤ開關特性測試
LED開關特性是指ＬＥＤ在通電和斷電瞬間的光、電、色變化特性。通過ＬＥＤ開關特性的測試可以獲得ＬＥＤ在通斷電瞬間的工作狀態、物質屬性等的變化規律，由此不僅可了解通斷電對ＬＥＤ的損耗，也可用以指導ＬＥＤ驅動模塊的設計等。
顏色特性
LED的顏色特性主要包括色品坐標、主波長、色純度、色溫及顯色性等，ＬＥＤ的顏色特性對白光ＬＥＤ尤為重要。
現有的顏色特性測試方法有分光光度法和積分法。分光光度法是通過單色儀分光測得ＬＥＤ光譜功率分布，然后利用色度加權函數積分獲得對應色度參數；積分法是利用特定濾色片配合光電探測器直接測得色度參數（見圖７）。分光光度法的準確性要大大高于積分法。

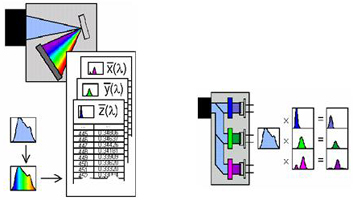

圖7LED顏色特性測試方法
熱學特性
LED的熱學特性主要指熱阻和結溫。熱阻是指沿?zé)崃魍ǖ郎系臏囟炔钆c通道上耗散的功率之比；結溫是指ＬＥＤ的ＰＮ結溫度。ＬＥＤ的熱阻和結溫是影響ＬＥＤ光電性能的重要因素。
現有的對ＬＥＤ結溫的測試一般有兩種方法：一種是采用紅外測溫顯微鏡或微型熱偶測得ＬＥＤ芯片表面的溫度并視其為ＬＥＤ的結溫，但是準確度不夠；另外一種是利用確定電流下的正向偏壓與結溫之間反比變化的關系來判定ＬＥＤ的結溫。
可靠性
LED的可靠性包括靜電敏感度特性、壽命、環境特性等。靜電敏感度特性是指ＬＥＤ能承受的靜電放電電壓。某些ＬＥＤ由于電阻率較高，且正負電極距離很短，當兩端的靜電電荷累積到一定值時，這一靜電電壓會擊穿ＰＮ結，嚴重時可將ＰＮ結擊穿導致ＬＥＤ失效。因此必須對ＬＥＤ的靜電敏感度特性進行測試，獲得ＬＥＤ的靜電放電故障臨界電壓。目前，一般采用人體模式、機器模式、器件充電模式來模擬現實生活中的靜電放電現象。
為了觀察ＬＥＤ長期連續使用時光性能的變化規律，需要對ＬＥＤ進行抽樣試驗，通過長期觀察和統計來獲得ＬＥＤ的壽命參數。
對于ＬＥＤ環境特性的試驗往往采用模擬ＬＥＤ在應用中遇到的各類自然侵襲的方法，一般有高低溫沖擊試驗、濕度循環試驗、潮濕試驗、鹽霧試驗、沙塵試驗、輻照試驗、振動和沖擊試驗、跌落試驗、離心加速度試驗等。
總結以上測試方法，半導體發光二極管測試方法國家標準對LED電特性、光學特性、熱學特性、靜電特性及壽命測試都作了相應的規定。
對于電特性測試，標準分別規定了LED正向電壓、反向電壓、反向電流的測試框圖；對于光通量測試，標準規定采用2π立體角測試結構；對于光強測試，標準引用了CIE-127的推薦條件；此外，對光譜測試、熱學特性測試、靜電放電敏感度測試、壽命測試等都作了明確的規定。
國家標準的制定總結了現有LED的測試方法，將其中的科學適用的方法升級為標準測試方法，很好地消除了各界在LED測試領域存在的分歧，也使測試結果更加真實地反映我國LED產業的整體水平。但是鑒于LED技術還在處于不斷地發展之中，國家標準的制定并不是一勞永逸的，應當時刻將最新最合適的測試技術引入標準之中。
