高亮度(HB)和超高亮度LED通常充當LCDTFT背光，應用在高檔電視、工業照明和投影儀中。另一個廣泛應用的領域是許多轎車和卡車的儀表盤背光、內部照明和剎車燈。

高亮度(HB)和超高亮度LED通常充當LCDTFT背光，應用在高檔電視、工業照明和投影儀中。另一個廣泛應用的領域是許多轎車和卡車的儀表盤背光、內部照明和剎車燈。高級轎車制造商越來越多地采用固態LED照明的最新技術，通過這些更輕巧、更小型、更耐用的內部和外部照明器件來增加其2007-2008年新型汽車的美感。相對諸如HID(高密度放電)和鹵素等用于頂燈的燈泡，及其他用于內部照明的白光燈泡，在眾多的優勢之外，LED還具有更低的長期成本和更長的使用壽命。

在高電流情況下驅動LED要求有一個DC/DC控制器，以精確地調整電流，確保一致的光密度和顏色的統一性，并保護LED。此外，一個巨大的挑戰是利用電池電壓為一或幾串LED供電，電池電壓可以小于、等于或大于其負載電壓。另一個考慮是要有效地對大調光比率的LED進行調光，同時維持其在低和高亮度水平上的色彩特性。此外，DC/DC驅動器的有效運行是一個關鍵因素，特別是在驅動高亮度LED時，因?yàn)樗袥]有用來照明的功率將成為熱損耗。

凌特公司新型的LTC3783是一款電流模式多拓?fù)浣Y(jié)構轉換器，具有恒流PWM調光功能，可驅動大功率LED串和群集。專有技術可提供極其快速、真實PWM的負載切換，而沒有瞬態欠壓或過壓?jiǎn)栴}：可以數字化地實現3000:1的調光范圍(在100Hz條件下)，利用TrueColorPWM調光保證白色和RGBLED顏色的一致。LTC3783可使用模擬控制實現額外的100:1調光比率。

這是一個重要的標準，因?yàn)槿说难劬?duì)環境光細小的變化都非常敏感。這個通用的控制器可以用作升壓、降壓、降壓-升壓、SEPIC或反激轉換器，以及作為恒流/恒壓調節器。無電感器(NoRSENSE)的運行可使用一個MOSFET導通電阻，以省去電流感測電阻和提高效率。LTC3783的應用包括高壓LED陣列和LED背光照明，以及電信、汽車、工業控制系統中的穩壓器。

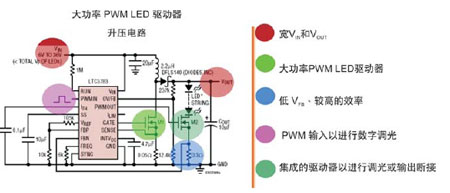

圖1為一個采用升壓配置的典型LTC3783電路圖，可用來驅動一串大功率LED。其主要性能特點在1-5中有所說明。


圖1LTC3783集成強大的MOSFET驅動器，為LED群集提供大輸出功率。

LTC3783性能和優勢

大電流:提供大電流(1.5A)，LTC3783可驅動一個外置N溝道MOSFET，為高亮度和超高亮度LED提供電源。

高電壓：依據外置電源組件的不同選擇，LTC3783的3V至36V輸入運行和輸出電壓可以擴展，可輕松驅動LED串(串聯系列)或LED群集(串聯+并聯)。

保護：該IC集成了必要的精確電流和輸出電壓調節，以保護高亮度LED。其他保護包括過壓、過流和軟啟動等。

調光：通過TrueColor?PWM3000:1數字調光，可在寬調光比率下保持LED的恒定顏色。另外，LTC3783還具有其他模擬100:1的調光功能。

調光功能在高亮度LED應用中有三個用途：

1)調節LED的亮度

2)當LED太熱時，通過調光來保護LED

3)通過獨立調節紅色、綠色、藍色LED的亮度，創造多種顏色

多拓?fù)浣Y(jié)構:LTC3783可以根據許多LED安排設置成降壓、升壓、降壓-升壓或反激模式。利用一個集成電路就可以滿足眾多系統的要求，不受輸入-輸出電壓比的限制。

結語：要可靠地驅動高亮度或超高亮度LED串或群集，驅動控制器必須具備精確的電流和電壓調節、保護電路和調光能力。這些LED可用作大型LCDTFT背光，應用在汽車、筆記本電腦、電視和監視器、工業照明、投影儀、用于車內和車外照明等。這些系統可能需要16V/5A電源。

LTC3783具有特殊的電路，使之成為眾多拓?fù)浣Y(jié)構中驅動LED的理想選擇。LTC3783的一個主要優勢在于其簡單的單電感器型降壓-升壓拓?fù)?。此外，LTC3783的數字PWM輸入可以用數據方式調節LED的亮度。該集成電路還具有一個PWM控制器，可驅動第二個MOSFET進行亮度調節。
