光學屏幕的成像原理

發布時間:2011-01-13

中心議題:
  • 光學屏幕定義
  • 光學背投屏幕分類
  • 光學菲涅爾鏡頭技術對比
背投光學屏幕目前廣泛應用于大型會議室、指揮控制中心、培訓教育、電視會議、展示廳、展覽館、禮堂、體育館、音樂廳、超級市場、機場、車站、碼頭、自助餐廳、櫥窗等場合,甚至各種環境光強烈的復雜環境。那么到底什么是為光學屏幕和菲涅爾光學屏幕,他們是如何成像的呢,于傳統投影屏幕有什么區別呢?

1、光學屏幕定義

包含一個或多個光學鏡頭系統的投影屏幕稱為光學屏幕,在鏡頭里面,光線被折射,方向發生了改變,只有背投屏幕能控制光線的方向,故只有背投屏幕才有光學屏幕。光線的方向取決于投影屏幕材料的折射系數及鏡頭的剖面形狀。

2、市面上有哪些光學背投屏幕

目前市面上主要菲涅爾光學屏幕有丹麥DNP公司的GWA巨型廣角屏幕/NWA新廣角屏幕/HoloScreen/SIGMA西格瑪屏幕、美國Stewart斯圖爾特公司的/背投漫反射硬幕/BlackHawkXtremeNEW/MicroWave背投光學屏幕/PowerView背投光學屏幕/OptaWave背投光學屏幕、丹麥SVS公司的WA1806背投光學屏幕/vision2000防滑傷光學屏幕、成都FSCREEN菲斯特公司的FL光學屏幕。

丹麥DNP公司是世界最著名的菲涅爾光學屏幕制造商,下面我們主要以DND公司菲涅爾光學屏幕為樣本來解釋器光學原理,其他公司的基本原理都差不多。

3、光學菲涅爾鏡頭

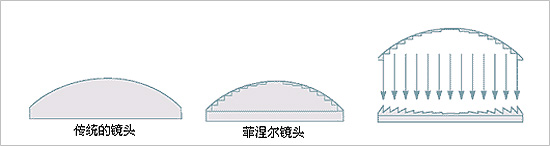

傳統的鏡頭與菲涅爾鏡頭的區別如下圖所示:


菲涅爾鏡頭中只有曲面是鏡頭中起作用的部分,若將其他部分去掉并拉平有效的鏡頭部分(如右圖所示)就得到了一個菲涅爾鏡頭。鏡頭由CAD/CAM加工中心采用鉆石切割,一塊屏幕上,多達10,000種不同的鏡頭剖面,背投屏幕模具投資巨大,DNP公司是唯一擁有自己的模具廠的背投屏幕制造商。故DNP每一種系列的產品都有不同的焦距;每個剖面的尺寸=屏幕的點距(分辨率)。

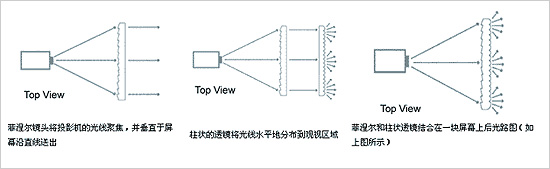

4、菲涅爾鏡頭與柱狀鏡頭工作原理及結合后工作原理示意圖

[page]
菲涅爾及柱狀鏡頭結合可達到180度水平觀視角,DNP屏幕廣角系列因此在全球獲得巨大的市場占有率。成為多年來市場上最受歡迎的投影屏幕,適于各種應用場合。

菲涅爾與霧狀透鏡結合的屏幕也是DNP公司九種屏幕系列中的一種。它是專門為某些特殊應用而開發的,幾年前就已投放市場。但由于視角不如廣角屏幕系列,適用面較窄,DNP公司僅將其作為一種補充產品。

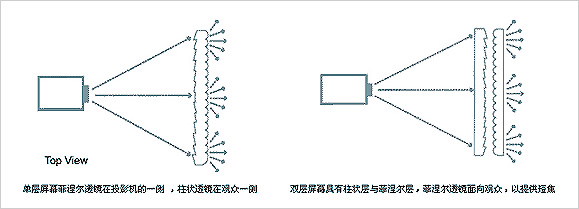

5、雙層屏幕與單層屏幕的區別,雙層屏幕具有以下幾個特點:


有比單層屏幕更好的中心到邊角的亮度均勻性;

非常適用于短距離投影

非常適用于多屏幕拼接。

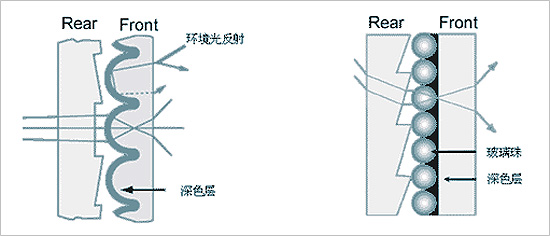

6、DNP公司雙層屏幕增高對比度的兩種濾光系統工作原理圖


第一種:高對比度柱狀鏡頭光學原理:

(UCS/RUCS屏幕)在兩層透鏡之間的光學鏡頭表面覆蓋了一層黑色素層,可吸收環境光,柱狀的鏡頭能拾取投影機的光線,并傳送到觀視者,而前面的環境光則會被吸收。

第二種:高對比度玻珠光學原理:

(BB屏幕)這種技術是使用細小的黑玻珠,并在一側噴涂上一層黑色素層。黑玻珠能拾取投影機的光線,并傳送至觀視者。照在屏幕上的環境光則被直接吸收掉

上面簡要介紹了光學背投屏幕的成像原理,隨著投影屏幕技術的發展,我們看到市面上也推出了很多“正投光學屏幕”,一般來說背投屏幕的色彩表現要比正投要好,但相對而言,其安裝也要比正投屏幕復雜。
