圖像分辨率介紹

發布時間:2011-06-09

中心議題:
  • 監控系統圖像分辨率分類
  • 監控系統圖像格式對比

監控系統中標示的分辨率有很多種,容易搞混。對于存儲設備的分辨率,視頻分辨率實際上是圖像分辨率。

圖像分辨率:

圖像分辨率(ImageResolution):指圖像中存儲的信息量。這種分辨率有多種衡量方法,典型的是以每英寸的像素數(Pixel)來衡量。圖像分辨率和圖像尺寸的值一起決定文件的大小及輸出質量,該值越大圖形文件所占用的磁盤空間也就越多。圖像分辨率以比例關系影響著文件的大小,即文件大小與其圖像分辨率的平方成正比。如果保持圖像尺寸不變,將圖像分辨率提高一倍,則其文件大小增大為原來的四倍。

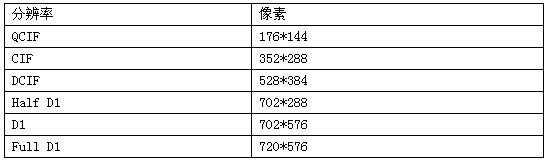

目前常見視頻分辨率


視頻分辨率的基本情況:

QCIF全稱Quartercommonintermediateformat。QCIF是常用的標準化圖像格式。在H.323協議簇中,規定了視頻采集設備的標準采集分辨率。QCIF=176×144像素。

CIF是常用的標準化圖像格式(CommonIntermediateFormat)。在H.323協議簇中,規定了視頻采集設備的標準采集分辨率。CIF=352×288像素

CIF格式具有如下特性:
(1)電視圖像的空間分辨率為家用錄像系統(VideoHomeSystem,VHS)的分辨率,即352×288。
(2)使用非隔行掃描(non-interlacedscan)。
(3)使用NTSC幀速率,電視圖像的最大幀速率為30000/1001≈29.97幅/秒。
(4)使用1/2的PAL水平分辨率,即288線。
(5)對亮度和兩個色差信號(Y、Cb和Cr)分量分別進行編碼,它們的取值范圍同ITU-RBT.601。

目前視頻監控行業中主要使用CIF(352×288)、HALFD1(704×288)、D1(704×576)等幾種分辨率。

CIF錄像分辨率是主流分辨率,絕大部分產品都采用CIF分辨率。目前市場接受CIF分辨率,主要理由有四點:
1、目前數碼監控要求視頻碼流不能太高;
2、視頻傳輸帶寬也有限制;
3、使用HALFD1、D1分辨率可以提高清晰度,滿足高質量的要求,但是以高碼流為代價的;
4、采用CIF分辨率,可以延長錄像存儲時間。

目前業內人士正在嘗試用HALFD1來尋求CIF、D1之間的平衡。但隨著單塊硬盤的容量達到750GB甚至1000GB,而國內的大部分DVR已經可以做到連接8塊1000GB的硬盤,故D1格式在逐漸變成市場的主流。目前主流高端DVR產品都支持從CIF到D1的格式。以保證清晰監控的需要。

FullD1格式

FullD1實際是數字電視系統顯示格式的標準,共分為以下5種規格:
D1:480i格式(525i):720×480(水平480線,隔行掃描),和NTSC模擬電視清晰度相同,行頻為15.25kHz,相當于我們所說的4CIF(720×576)
D2:480P格式(525p):720×480(水平480線,逐行掃描),較D1隔行掃描要清晰不少,和逐行掃描DVD規格相同,行頻為31.5kHz
D3:1080i格式(1125i):1920×1080(水平1080線,隔行掃描),高清放松采用最多的一種分辨率,分辨率為1920×1080i/60Hz,行頻為33.75kHz
D4:720p格式(750p):1280×720(水平720線,逐行掃描),雖然分辨率較D3要低,但是因為逐行掃描,市面上更多人感覺相對于1080I(實際逐次540線)視覺效果更加清晰。不過個人感覺來說,在最大分辨率達到1920×1080的情況下,D3要比D4感覺更加清晰,尤其是文字表現力上,分辨率為1280×720p/60Hz,行頻為45kHz
D5:1080p格式(1125p):1920×1080(水平1080線,逐行掃描),目前民用高清視頻的最高標準,分辨率為1920×1080P/60Hz,行頻為67.5KHZ。

其中D1和D2標準是我們一般模擬電視的最高標準,并不能稱的上高清晰,D3的1080i標準是高清晰電視的基本標準,它可以兼容720p格式,而D5的1080P只是專業上的標準,并不是民用級別的,愛達訊安防工程師相信在不久的將來,F(xiàn)ullD1格式將會成為市場新一代主流格式。
