產品特性：

• 耐熱增強型4mm×5mm QFN 封裝
• 高效率、低靜態電流、寬輸入電壓范圍
• True Color PWM調光實現高達3000:1的調光比

應用范圍：

• 3通道恒定電流LED驅動器

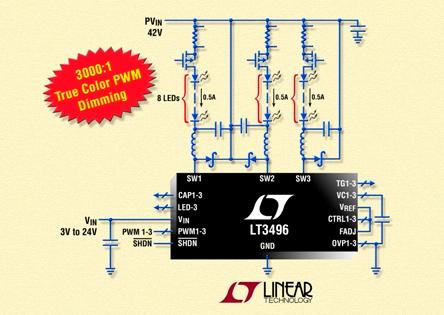

凌力爾特推出2MHz DC/DC轉換器LT3496，設計該器件以用作3通道恒定電流LED驅動器。LT3496的每個通道都可以驅動多達8個串聯的 500mA LED，因此該器件能以高達96%的效率驅動多達24個500mA LED。所有3個通道都以獨立的True Color PWM^TM 信號工作，因此每個通道都能以高達3000:1的調光比獨立調光。固定頻率、電流模式架構確保在寬電源電壓和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能夠在330kHz至2.1MHz范圍內對頻率編程，以優化效率，同時最大限度地減小外部組件尺寸。耐熱增強型4mm×5mm QFN 封裝允許LT3496為50W LED應用組成占板面積非常緊湊的解決方案。

LT3496在LED的高端檢測輸出電流，可實現降壓、降壓-升壓或升壓型配置。用戶用一個外部檢測電阻可以對每個通道的輸出電流范圍編程。3個獨立驅動器通道的每一個都有內部750mA、45V NPN開關，并有內置柵極驅動器用于PMOS斷接。其它特點包括LED開路保護和熱量限制。

采用耐熱增強型28引線4mm×5mm QFN封裝，LT3496IUFD 經過測試，保證在-40℃至125℃的工作結溫范圍內工作。

LT3496性能概要：
    • True Color PWM調光實現高達3000:1的調光比
    • 內置柵極驅動器用于PMOS LED斷接
    • 具有700mA、45V內部開關的3個獨立驅動器通道
    • 以降壓、升壓、降壓-升壓模式工作
    • CTRL 引腳在10mV至100mV 范圍內準確地設置LED電流檢測門限
    • 低靜態電流：在工作模式時為6mA
    • 在停機模式時<10uA
    • 可調開關頻率：300kHz至2.1MHz
    • LED開路保護
    • 寬輸入電壓范圍：3V至40V
    • 表面貼裝組件
    • 28引線(4mm×5mm)QFN 封裝
