汽車尾燈和剎車控制器設計分析

發布時間:2011-08-17 來源:中電網

中心議題:
  • 汽車尾燈和剎車控制器設計分析
解決方案:
  • 利用PWM信號發生器
  • 采用AD8240的開關驅動器

現在,尾燈已廣泛使用紅色LED。雖然成本依舊是個問題,不過安全、環保和款式靈活多樣等因素都傾向于采用LED。最受歡迎的應用之一是中央剎車燈。本設計構想展示了尾燈和剎車燈使用同一LED陣列的方法。

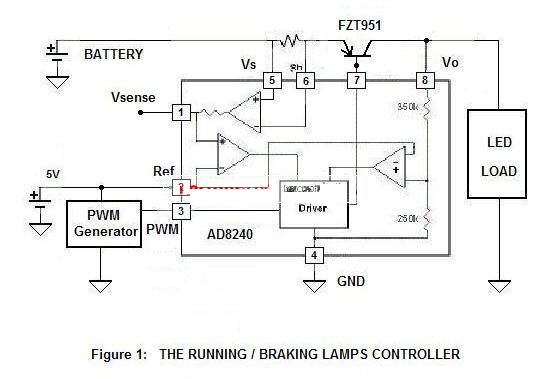

圖1:行駛/剎車燈控制器

LED(發光二極管)亮度 一般用發光強度(Luminous Intensity)表示,單位是坎德拉cd;1000ucd(微坎德拉)=1 mcd(毫坎德 拉), 1000mcd=1 cd。室內用單只LED的光強一般為500ucd-50 mcd,而戶外用單只LED的光強一般應為100 mcd-1000 mcd,甚至1000 mcd以上。

圖2顯示該P(yáng)WM發生器,它由兩個555定時器組成。PWM信號控制LED亮度。當PWM輸入為高電平時,VO開啟;當PWM輸入為低電平時,VO關閉。

圖2:PWM信號發生器
[page]
PWM信號發生器1.輸入電源電壓AC220V±10%2.兩路獨立PWM信號輸出,空載時頻率輸出波動≤0.01Hz、占空比輸出波動≤0.01%,達到穩定輸出時間≤0.5s3.頻率在0~9999Hz范圍內連續可調,精度0.1%,0~999.9Hz偏差±0.1Hz,1000~9999Hz偏差±0.5Hz。4.高低電平分別連續可調,低電平范圍0~15V,高電平范圍1~30V;上升/下降沿時間≤18ns。5.占空比在0.1~99.9%范圍內連續可調,精度0.1%,偏差±0.01%。6.每路輸出分10步運行,可以通過設置每步的具體參數,來選擇自己需要的頻率和占空比。7.結構采用臥式箱體,材料使用鋁合金,噴涂米黃色漆,防護等級IP54。8.信號發生器額定輸出電流:200mA。9.配置標準RS232通訊(有上位機軟件),通過上位機對其進行操作。10.單機通過含20個鍵的小鍵盤操作,操作簡單。

AD8240提供一種低功耗、低成本、小封裝解決方案。內部電流檢測放大器測量外部分流電阻上的電壓;當電流測量結果降至預設閾值以下時,表明發生了LED開路情況。當檢測放大器輸出超過5 V時,內部比較器將導致驅動器鎖定輸出電壓。在下一個PWM周期中,鎖存會復位。通過測量檢測放大器輸出,也可以檢測到過流情況。

由于不需要開關設計所需的電感,成本得以進一步降低;而且LED燈的工作功耗遠低于白熾燈,因此不需要開關驅動器。

LED的開關取決于CMOS兼容型PWM引腳(AD8240引腳3)上的數字電壓。對于簡單的開關控制,此電壓可以是連續的;對于調光控制,此電壓為PWM。PWM頻率應低于500 Hz,占空比范圍從5%到100%。典型值為5%(行駛時)和95%(剎車時)。圖2中,PWM頻率由R1、R2和定時器A1的C1決定。脈沖周期為:

T = 0.693 (R1 + 2 R2) C1

當R1 = 49.9 kΩ、R2= 10 kΩ、C1 = 0.1 μF時,該周期為4.84 ms,或約為206 Hz。

定時器A2將該信號轉換為脈沖寬度調制信號,后者的占空比由R3、R4、R5和C2決定。脈沖寬度由下式?jīng)Q定:

脈沖寬度 = 1.1 RC2

其中R等于R5、R3和R5的并聯電阻或者R4和R5的并聯電阻,具體取決于開關位置。當R3 = 2.37 kΩ、R4 = 45.7 kΩ、R5 = 42.4 kΩ、C2 = 0.1 μF時,占空比為5%(開關在位置1)、50%(開關在位置2)或95%(開關在OFF位置)。

本電路提供了一種利用恒定電壓,僅借助兩條線(電源和接地)驅動并監控LED的方法。許多設計使用底盤或共享接地回路,此時兩條線可以減為一條線。目前,這些燈由車身控制ECU(電子控制單元)控制和驅動。

請注意,LED亮度隨著占空比提高而增大。踩下剎車時,占空比為95%,LED陣列最亮。正常行駛期間,占空比為5%,LED陣列變暗。兩種工作狀態共用一個LED陣列可以降低成本。

如果發生短路或過載情況,Vsense(引腳1)上的電壓降至0 V,輸出關斷。此電路將在下一個PWM周期中復位。如果持續這種情況,AD8240將嘗試把輸出驅動至12 V,在每個PWM周期之后關斷并重啟。采用這種恒定電壓架構時,LED的控制和驅動功能仍保留在ECU,僅需做極少的設計修改,LED隨著的社會的進步,將大大的被人們接受,進入人們的日常生活。

總結

本文通過對汽車尾燈和剎車控制器設計分析和研究,我們學習了LED的新應用技術,細心發現的讀者們從中會汲取到LEDJ技術的精華知識,相信對他們有巨大的借鑒作用。
