Avago推出ACPL-K4xT數字光電耦合器

發布時間:2011-10-21

產品特性:
  • 高達1140V的強大工作電壓性能
  • 加強絕緣性提供了可靠的信號隔離
應用范圍:
  • 用于中壓汽車電池、高壓公共汽車和卡車電池

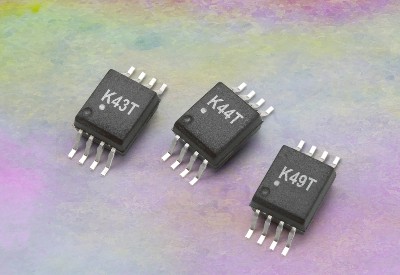

Avago(安華高)今日宣布推出三款經過優化的新型數字光電耦合器,可用于混合動力汽車和電動汽車的車載充電器和其他高壓系統內。新型ACPL-K4xT光電耦合器符合汽車應用的AEC-Q100 1級壓力測試要求。該器件體現高達1140V的強大工作電壓性能,為中壓汽車電池、高壓公共汽車和卡車電池,甚至未來的高電壓電池拓?fù)浣Y(jié)構提供標準化的電池管理解決方案。

ACPL-K4xT器件屬于Avago R2Coupler光電耦合器系列,其加強絕緣性提供了可靠的信號隔離,這對充電式電動汽車的車載充電器以及其他汽車和高溫工業應用至關重要。車載充電器采用高電壓、高電流電源進行快速充電,要求對高達8kV的瞬態峰值電壓實施穩健的隔離。光電耦合器的加強絕緣性符合這些嚴格的要求,可在-40°C至+125°C的寬泛工作溫度范圍內提供安全的電氣信號隔離。此外,該器件的小型表面貼裝式封裝結構實現了高壓安全法規所要求的8毫米爬電距離和電氣間隙距離。

ACPL-K4xT光電耦合器的低功耗有助于電池管理系統防止耗盡汽車電池的電量。該器件沒有靜態電流,從而不會在“關斷”狀態耗電。此外,其LED和檢測IC的電耗可以減少至1.5mA/通道的最小值,適合低速切換操作。

“我們的新款R2Coupler器件標志著Avago在業界取得的另一項新突破,并為混合動力汽車和電動汽車市場中的高壓系統拓展了我們領先的車用級解決方案,”Avago隔離產品業務及應用開發總監Cheng-Dee Lee說道。“我們將繼續使用R2Coupler隔離產品來發展制造商和一級供應商隊伍,因?yàn)槲覀儸F(xiàn)在為高壓電池模塊和車載快速充電器以及公共汽車和卡車系統提供了解決方案。”

ACPL-K4xT光電耦合器符合多種安全標準,通過UL 1577 (5kVRMS/1 minute)、IEC 60747-5-5(額定工作電壓高達1140V時,瞬態電壓承受能力為8kVpeak)、EN/DIN EN 60747-5-2和CSA標準認證。單通道ACPL-K43T器件和雙通道ACPL-K44T器件的工作速度可達1MBd,而單通道ACPL-K49T器件的工作速度為20kBd。

其他ACPL-K4xT產品特性

* VCM=1500V時的共模抑制能力為30 kV/μs(典型值)

* 擴展型8引腳小尺寸(SO-8)封裝兼容標準的表面貼裝工藝

* 采用環保無鉛設計并完全符合RoHS 6標準要求

* LED輸入電流值可擴展至不同的邏輯電平
