點陣LED電子顯示屏控制系統設計與實現

發布時間:2011-11-24

中心議題:
  • 點陣LED電子顯示屏控制系統設計與實現
解決方案:
  • 利用AT89S52 作為主控制芯片
  • 采用動態掃描方案

利用AT89S52 作為主控制芯片, 給出簡單實用的外圍電路來驅動16*16 的點陣LED 顯示屏的設計方案,包括系統具體的硬件設計方案和各個外圍電路部分的設計等方面。

引言

LED 顯示屏是在20 世紀80 年代在全球迅速發展起來的一種新型的信息顯示媒體, 它利用發光二極管構成的點陣模塊組成大面積顯示屏幕,具有可靠性高、使用壽命長、環境適應能力強、價格性能比高、使用成本低等特點,迅速成長為平板顯示的主流產品之一,在廣告牌、公共顯示屏等信息顯示領域得到了廣泛的應用。

1、LED 及LED 顯示屏

LED (Light Emitting Diode),發光二極管,是一種能夠將電能轉化為可見光的固態的半導體器件。LED 的心臟是一個半導體的晶片,晶片的一端附在一個支架上,一端是負極,另一端連接電源的正極,使整個晶片被環氧樹脂封裝起來。當電流通過導線作用于這個晶片的時候,電子就會被推向其PN 結的P 區,在P 區里電子跟空穴復合,然后就會以光子的形式發出能量,從使LED 發光。LED 發光燈可以分為單色發光燈、雙色發光燈、三色發光燈、面發光燈、閃爍發光燈、電壓型發光燈等多種類型。按照發光燈強度又可以分為普通亮度發光燈、高亮度發光燈、超高亮度發光燈等。

LED 顯示屏(LED panel)是一種由半導體發光二極管構成的點陣模塊組成的顯示屏幕, 它是通過控制半導體發光二極管的亮滅情況來顯示的方式,根據要顯示的文字、圖形、圖像、動畫、視頻、錄像信號等各種信息來選擇相應的發光二極管的亮滅, 從而實現顯示各種信息的目的。LED 顯示屏具有抗震耐沖擊、光響應速度快、節能、發光效率高、使用壽命長、組態靈活、色彩豐富以及對室內室外環境適應能力強等優點, 隨著LED 制造技術的不斷完善,在國內外得到了很大的推廣,廣泛應用于大型劇場、商城、酒店的出入口及洗手間的標示牌等各種室內、戶外顯示屏。

2、點陣LED 電子顯示屏系統組成

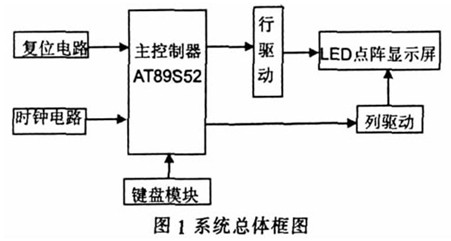

通過對LED 主控電路、亮度連續可調電路、驅動電路、鍵盤電路等硬件電路做全面的分析,選擇出比較適合的方案,從而實現對16*16 點陣顯示屏的驅動, 完成電子顯示屏的電路設計方案。本設計電子顯示屏系統的由AT89S52 單片機及相關外圍電路具體包括時鐘電路、復位電路、鍵盤模塊、顯示控制電路和電子顯示屏等部分組成,具體如圖1 所示:

[page]
3、點陣LED 電子顯示屏系統硬件電路及工作原理


3.1 采用8 個LED8*8 顯示屏,構成16 行*32 列點陣顯示


由8 個8*8 點陣LED 顯示模塊組成點陣顯示屏。8 片8*8點陣LED 顯示模塊利用總線形組成一個16*32 的LED 點陣,用于同時顯示2 個16*16 點陣漢字或4 個16*8 點陣的字母、字符或數字。根據實際需要,顯示板可擴展至更多的顯示單元,從而顯示更多的內容。

3.2 LED 顯示屏驅動電路

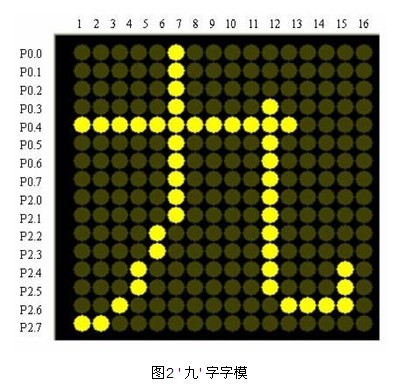

本設計的點陣顯示屏電路是以AT89S52 單片機作主控器,結合74LS154 和74LS595 進行擴展。選擇了共陰的行列掃描方式,單片機P0,P2 口輸出的高電平對應字模的亮點,低電平對應字模的暗點,以九字為例,如圖2 所示。

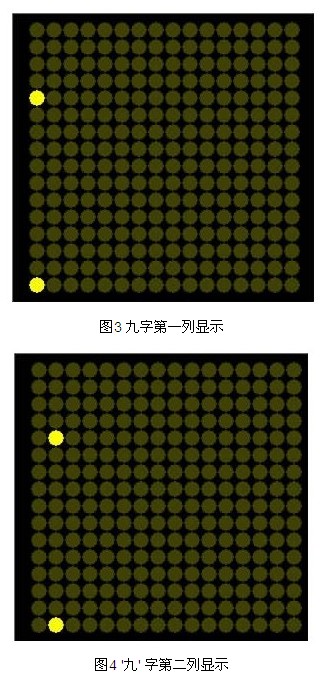

但是P0,P2 口一次總共只能傳送16 位的數據, 因此要對字模數據進行掃描。掃描后的高電平作為點陣顯示管的行輸入,列輸入則由74LS154 的低電平控制,74LS154 接在單片機P1.0 到P1.3 口上,如圖3 所示。

[page]
從圖3 中我們可以看出, 要把'' 九'' 字顯示出來, 先顯示''九'' 字的第一列, 就是讓P0 口輸出00001000,P2 口輸出00000001,對應的列上,74LS154 輸出低電平,即P1 口輸出00H,然后保持顯示1MS。

如下面的程序:

MOV A,00H

MOV P1,A :00H 送P1 鎖存

MOV P0,00H ;00H 送P0 鎖存

MOV P2,00H ;00H 送P2 鎖存

DELAY 1MS ;延時1MS

然后顯示第二列,P0 口輸出00001000,P2 口輸出00000001,對應第二列低電平輸出,也就是P1 口輸出01H,同樣保持顯示1MS.顯示情況如圖4 所示。

程序如下:

INC A

MOV P1,A ;P1 鎖存加1

MOV P0,00H ;00H 送P0 鎖存

MOV P2,00H ;00H 送P2 鎖存

DELAY 1MS ;延時1MS

程序執行16 次后用時0.016S 左右, 由于人眼的視覺停留效應,我們是分辨不出閃爍的,循環100 次后,'' 九'' 字就可以完整顯示出來,持續時間1.6S 左右。

設計中采用左移顯示方式。如果把顯示一次看作一楨圖像,那么本設計中一楨就是顯示兩個字,共32 列。

這樣依次顯示下去,就可以達到左移顯示漢字的目的。

列掃描電路:每個LED 管亮需要7mA 的電流,那么32 個同時亮就需要224mA 的電流,所以我們要對列進行驅動,我們采用晶體管8550 對列信號進行放大,使LED 點陣能夠正常顯示。

3.3 亮度連續可調

用一個10K 的電位器可以對LED 的壓降進行調節,以達到連續改變亮度,從而實現對顯示屏亮度的調節。

3.4 刷新頻率的計算

根據人眼的視覺的暫留特性,50HZ 是適宜的刷新頻率,所以CPU 的刷新頻率一般不低于60HZ,但是刷新頻率太高的話,會使顯示屏的亮度降低,所以刷新頻率有最高值要求,本設計中使用12M 晶體振蕩電路,刷新頻率在50HZ 以上。

3.5 鍵盤

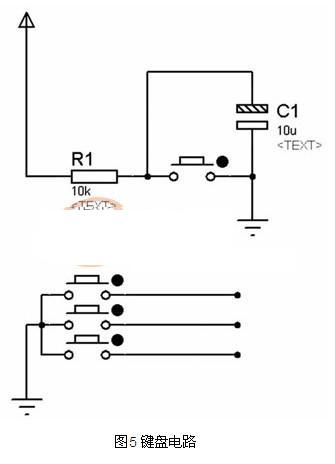

鍵盤是使用比較簡單的獨立式鍵盤。編程容易控制,實現方便,如圖5 所示。
4、結束語

本文主要討論了電子顯示屏系統硬件電路的具體問題,并且對如何才能實現系統功能進行了論證, 設計采用動態掃描方案,通過字模來點亮顯示屏,達到顯示所要求內容的目的。
