LED顯示屏市場概況
全彩LED顯示被普遍應用于戶外及室內的大型廣告、舞臺背景等場合(大多是同步顯示),隨著價格的下降,全彩LED顯示已經開始被使用于門楣廣告(異步顯示)。當前門楣廣告一般采用單雙色LED顯示,市場需求大。與單雙L E D相比,全彩LED能夠展現更豐富的內容,如真彩圖片、動畫、視頻等,全彩LED顯示將是門楣廣告屏的發展趨勢。
市場流行方案的介紹
目前市場上比較流行的方案有以下幾種:
①ARM-Cortex-A8+FPGA解決方案
該方案的特點:功能齊全,其中ARM Cortex-A8可以實現對主流視頻格式的解碼,但是方案成本偏高,對于門楣廣告這種小屏顯示的使用場景來說有些浪費。方案框圖如圖1所示。

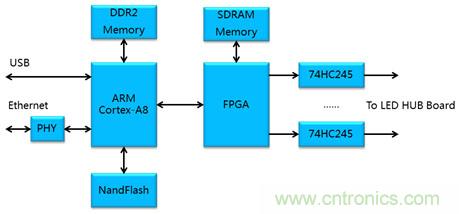

圖1:ARM-Cortex-A8+FPGA方案框圖
②ARM Cortex-M4解決方案
該方案的特點: 結構簡單,但是由于沒有使用FPGA ,ARMCortex-M4的實時性及速度無法滿足全彩LED顯示的控制要求,所以只能實現“七彩”顯示,而不能實現真正意義上的全彩顯示。方案框圖如圖2所示。

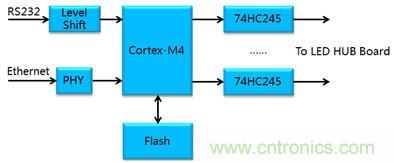

圖2:ARM Cortex-M4方案框圖
③FPGA解決方案
該方案是同步全彩控制系統的一個衍生產品,可以實現簡單的錄制,功能相對單一。方案框圖如圖3所示。

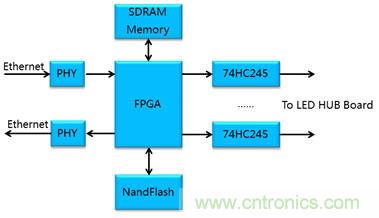

圖3:單FPGA方案框圖
京微雅格SoC FPGA方案
京微雅格CME-M5系列FPGA集成了增強型8051MCU,兼容標準8051指令集,12倍于標準8051的MIPS,頻率最高可達200MHz,支持高達8MB數據及代碼空間擴展,支持硬件32/16-bit MDU(Multiplication Division Unit),128KB SPRAM,可作為8051的代碼或數據存儲器,集成片上調試系統OCDS,支持JTAG在線調試;外設有3個16bit定時器,1個16bit看門狗,1個I2C接口,1個SPI接口,2個USART接口,1個RTC實時時鐘,8通道DMA;支持STOP,IDLE電源管理模式。支持基于MSS(Microcontroller Subsystem)的系統編程、系統多配置、系統在線更新、動態頻率切換等特性。CME-M5內部結構框圖見圖4。

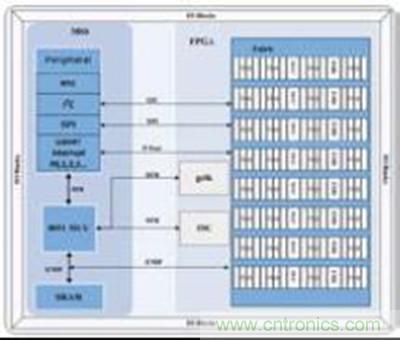

圖4 :京微雅格CME-M5器件結構框圖
在本設計中, 增強型8051 實現以太網TCP/IP協議棧,實現對NandFlash/SD卡的訪問,顯示特效處理,并調度FPGA功能模塊實現LED顯示。FPGA則負責LED刷新控制,其功能包含:灰度控制、刷新率控制、亮度控制、伽馬校正等。PC提供人機交互,讓用戶通過上位機軟件編輯“節目”,即需要最終在LED屏上顯示的內容,包含文本、圖片、視頻以及顯示特效,例如百葉窗、流水等;最后上位機軟件把“節目”轉換成特定的數據文件通過以太網傳送給CME-M5,由CME-M5把接收到的數據文件寫入NandFlash/SD卡。系統框圖如圖5所示。

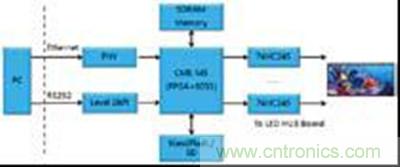

圖5:基于CME-M5解決方案框圖
CME-M5 FPGA功能描述
伽馬校正
根據LED的響應特性,需要對輸入的8位灰度值進行伽馬校正,使之映射到14~16位灰度值,這部分功能是FPGA通過查表方式的實現的。伽馬校正的參數可以通過PC上位機進行修改。
灰度控制
下面以8位/256 級灰度作為例子,闡述LED灰度控制原理。對于RGB三基色LED顯示,256級灰度意味著R、G、B各使用8位來表示灰度值(2^8=256,即256級灰度)。每顆LED有獨立的R、G、B三個信號供FPGA分別控制。全彩LED驅動芯片通常分為自帶PWM的恒流源以及不帶PWM的恒流源。接下來以不帶PWM的驅動芯片MBI5024為例介紹灰度控制原理。MBI5024的內部結構框圖見圖6。

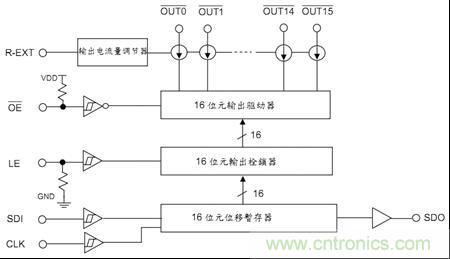

圖6:MBI5024器件原理框圖
FPGA向SDI送入每個像素點R/G/B灰度值,OUT0~OUT15連接LED的R/G/B,OEn控制對應每位灰度值點亮LED時間的長短。8位/256級灰度控制,通常使用19場方式,假設子場的周期為T,那么一個刷新周期的總時間為19T。19場被分為8份,時間分別為8T,4T,2T,1T,1T,1T,1T,1T;OEn有效時間分別為8T,4T,2T,1T,1/2T,1/4T,1/8T,1/16T。
以下介紹如何對R 進行灰度控制,G,B的灰度控制原理是類似的。8T對應8位灰度值的最高位R[7],其刷新的時間長度為8T;4T對應8位灰度值的次高位R[6],刷新的時間長度為4T…1/16T對應最低位R[0],刷新的時間長度為1/16T。如圖7所示,R[7]在T0周期送出,R[6]在T1周期送出,R[5]在T2周期送出…R[0]在T7周期送出。
OUT0~OUT15分別連接第0顆至第15顆LED的R。使用Ri[j]表示第i顆LED的R灰度值的第j位,以下是操作流程:
1 . SDI 移入{R0[7],R1[7],R2[7],R3[7],R4[7],R5[7],R6[7],R7[7], R8[7] ,R9[7] ,R10[7],R11[7],R12[7],R13[7],R14[7],R15[7]};R15[7]先移入,R0[7]最后移入;
2. 使能LE信號對R0[7]~R15[7]鎖存,使能OEn信號,保持時間為8T(即時序圖中的T0周期);在此過程中,SDI移入R0[6]~R15[6]灰度數據;
3. 使能LE信號對R0[6]~R15[6]鎖存,使能OEn信號,保持時間為4T(即時序圖中的T1周期);在此過程中,SDI移入并鎖存R0[5]~R15[5]灰度數據;
4. ……
5. 使能LE信號對R0[3]~R15[3]鎖存,使能OEn信號,保持時間為1/2T ( 即時序圖中的T4 周期) ,1/2T后把OE_n信號置為無效;在此過程中,SDI移入并鎖存R0[2]~R15[2]灰度數據;
6. ……
7. 使能LE信號對R0[0]~R15[0]鎖存,使能OEn信號,保持時間為1/16T(即時序圖中的T7周期),之后把OEn信號置為無效;至此,完成一個灰度值顯示的刷新周期。
[page]
需要說明的是,以上僅以16顆LED作為例子,實際應用中會級聯多個MBI5024芯片,即上一級MBI5024芯片的SDO連接至下一級MBI5024的SDI,當有N個MBI5024級聯的,相當于一個N*16位的移位寄存器,最多可以連接N*16顆LED的R/G/B。操作流程與上面介紹的7個步驟類似。
在一個灰度刷新周期內(19T),OE總有效時間為:8T+4T+2T+1T+1/2T+1/4T+1/8T+1/16T=15.9375T,亮度的利用率為:15.9375T/(19T)*100%=83.88%,也就是亮度損失為1-83.88%=16.12%。

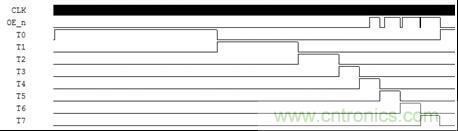

圖7:8位/256級灰度控制時序圖
對于16位/65536級灰度,常用27 子場方式:8T,4T,2T,T,T,T,T,T,T,T,T,T,T,T,T,T;OE_n 有效時間為8T,4T,2T,1T,1/2T,1/4T,1/8T,1/1 6T,1/32T,1/6 4T,1/128T,1/256T,1/512T,1/1024T,1/2048T,1/4096T;亮度利用率為:15.999755859375T/(27T)*100%=59.26%,亮度損失為1- 59.26%=40.74%。
使用不同數量的子場,亮度的利用率是不同的,例如:16位/65536級灰度也可以采用42子場方式,即:16T,8T,4T,2T,T,T,T,T,T,T,T,T,T,T,T,T;OEn有效時間為16T,8T,4T,2T,T,1/2T,1/4T,1/8T,1/16T,1/32T,1/64T,1/128T,1/256T,1/512T,1/1024T,1/2048T,亮度利用率為:31.99951171875T/(42T)*100%=59.26%=76.19%,亮度損失為1-76.19%= 23.81%。
刷新率驅動芯片的數據時鐘頻率、LED屏的掃描方式(靜態~16掃)以及尋址數固定以后,子場的時間T也就隨之定下來,以16位/65536級灰度為例,如果采用27子場的方式,刷新率約為:F=1/(27*T),最小OE_n脈寬為T/4096;如果采用42子場的方式,刷新率約為:F=1/(42*T),最小OE_n脈寬為T/2048。考慮到其他時間開銷,實際的刷新率F會比以上估算值略低。
可以看出在子場時間T一定的情況下,后者(42T)的刷新率比前者低(27T),但是亮度的利用率比前者高,OE_n最小脈寬比前者長(對于驅動芯片來說,OE_n的脈寬最小值是有限制的,當脈寬太窄時,驅動芯片將無法識別),所以,具體設計需根據實際情況做權衡。為了提高視覺刷新率(Visual Refresh Rate),可以把灰度值的高位打散成多段分布在刷新周期內;對動態掃描屏,還可以把實現灰度值的所有子場分割成多份,在刷新每一行時,只刷新一部分灰度,加快一行到下一行的切換速度,等所有行都刷新完一部分灰度之后,再接著刷新其他部分灰度,直到灰度值被完整刷新,從而提高視覺刷新率。通過優化的PWM編碼,不僅可以提高視覺刷新率,也能夠提高LED亮度利用率。
CME-M5 8051功能描述
200MHz主頻8051MCU是整個系統的主控,負責與PC的通信,實現TCP/IP協議棧,通過以太網接收來自于PC端的節目內容,并以文件方式寫入SD卡進行節目更新,同時,8051也負責節目特效處理。
另外,8051采集溫度傳感器、濕度傳感器信息,顯示在LED屏幕上;采集環境光傳感器,實現亮度自動調節;通過紅外遙控實現節目切換。CME-M5已集成了RTC實時時鐘,無須外擴芯片就能夠方便地在全彩LED屏上顯示年,月,日,時,分,秒,星期等信息;支持數字時鐘及模擬時鐘顯示。
