羅姆開發出業界頂級效率液晶面板用LED驅動器

發布時間:2013-07-31 來源:電子元件技術網 責任編輯:Cynthiali

【導讀】羅姆開發出有助于液晶面板實現更低功耗的4通道背光用LED驅動器“BD9428”,新產品同時實現了高效率與低噪音。通過將內置MOSFET的耐壓水平提高到80V,將最大LED電流提高到250mA/ch,使該產品可適用于各種面板尺寸,有助于減輕設計負擔。

該產品高耐壓、支持更大電流,適用于從小到大的各種面板尺寸的通用型號設計。產品前期工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市),后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓),計劃從2013年9月份開始出售樣品(樣品價格:200日元),從2013年11月份開始暫以月產20萬個的規模投入量產。

液晶面板所消耗的電量中,背光部分約占7成,因此,其高效化一直以來都是重大課題。近年來,LED急速普及,在這種大背景下,羅姆優化了LED驅動器供給LED的電源電壓,取得了以消減整個LED背光系統的耗電量為目的的專利,很早就開始了領先業界的機型開發。

羅姆開發出業界頂級效率液晶面板用LED驅動器另一方面,為了縮短配套產品的設計時間并降低成本,一般將背光部分的LED驅動器與一次電源部分的AC/DC轉換器設計在同一基板上,雖然對于平臺化的需求也在日益增長,但更高耐壓、支持更大電流、發熱對策等都是亟需解決的課題。

作為解決高耐壓、大電流化、提高散熱性能的對策,業界一般采用外置LED驅動用MOSFET的方法,但這會導致安裝面積和部件成本增加。

此次,羅姆通過最尖端的高耐壓BiC-DMOS工藝,成功將單芯片的LED端子電壓從以往的60V提高到了80V,而且,還將最大LED電流從以往的150mA/ch提高到250mA/ch,實現了更大電流。針對高耐壓、大電流化過程中容易產生的線圈嘯叫問題,羅姆通過內置PWM調光時使電流波形變平滑的獨創電路技術輕松解決,同時,優化了電路,即使脈沖信號很短也可穩定工作。

另外,利用已經取得專利的高效化系統,使該產品與以往的控制方法相比,效率提升達10%以上,非常有助于設備實現更低功耗。不僅如此,采用DIP封裝,更容易解決同一基板集成設計時的散熱問題。通過這些優勢,使該產品可適用于從小到大的各種面板尺寸,還可降低設計成本并大大縮短開發時間。

羅姆今后會繼續利用所擅長的模擬電源技術,開發出功耗更低、附加價值更高的LED驅動器。

羅姆LED驅動器“BD9428”特點

1)利用已取得專利的高效化系統電路,節能效果顯著

LED背光一般是監控并控制LED供給電壓,羅姆該產品則是通過監控各LED陰極電壓,控制LED供給電壓,使最低電壓保持恒定。這種控制方法可優化供給電壓,與傳統的控制方法相比,成功將效率提升了10%以上。通過毫無浪費的高效化系統,還非常有助于設備實現更低功耗。
美國專利號 : 7,235,954  7,541,785  7,944,189  8,242,756

羅姆LED驅動器“BD9428”特點

2)利用羅姆獨創的PWM電路,實現大電流下的卓越靜音性能

針對實現大電流化過程中的線圈嘯叫問題,通過內置PWM調光時使電流波形變平滑的獨創電路輕松解決。靜音性能也非常卓越。

3)采用最尖端工藝,實現更高耐壓,支持更大電流,適用于各種面板尺寸

通過羅姆引以為豪的最尖端的高耐壓BiC-DMOS工藝,成功將LED端子電壓從以往的60V提高到80V,將最大LED電流也從以往的150mA/ch提高到250mA/ch,實現了更大電流。使該產品可適用于從小到大的各種面板尺寸,更容易導入通用型號設計。

4)采用DIP封裝,散熱對策更容易

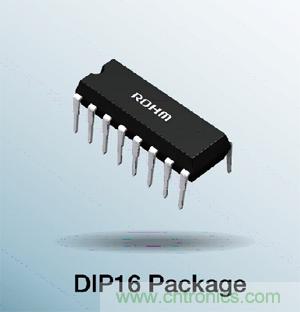

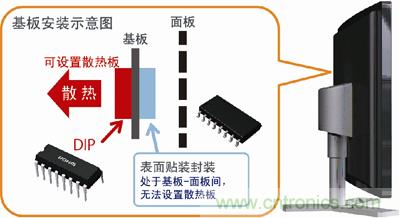

該產品采用DIP封裝,使設置散熱板等散熱對策更加容易。因此,可進行單層基板的通用設計,還有助于基板進一步節省空間。

采用DIP封裝,散熱對策更容易

<術語解說>BiC-DMOS工藝:雙極、CMOS、DMOS的集成工藝技術。還可使模擬與數字、微細化與高耐壓共存。
PWM(pulse width modulation):調制方式的一種,通過延長或縮短脈沖信號的輸出時間,控制電流和電壓的方法。
