一直想弄一個人體感應 LED燈，首先黑夜不用找開關，再之，開門人進來燈就自動亮起來。

所需要的元器件：

 1，NPN型三極管 一只

2，1N4007整流二極管一只

 3，人體感應模塊一只

 4，手電筒LED燈珠若干

5，光盤一張用來 固定LED燈

 6，用微波爐的盒子自制柔光罩一個

7，少量砂紙

8，導線若干

 9，鉛酸電池組若干 4v 或者手機充電器一只

10，太陽能電池板一塊（這個現在還沒有配備上）

下面開始講述制作方法

總體的步驟分為三大步：

 一，制作燈板

 二，人體感應模塊與電器元件焊接

 三，接線與懸掛

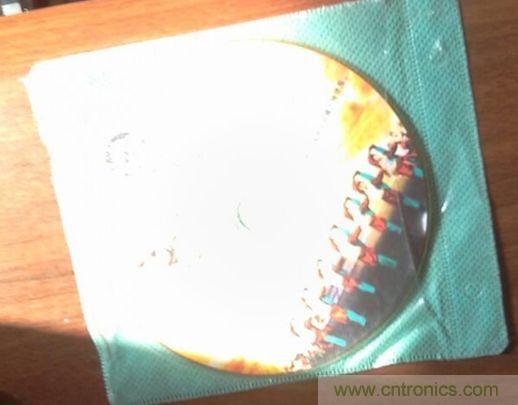

這是一個已經退出使用的光盤，現在需要做的是用熱熔膠把led粘結在上面。

[page]

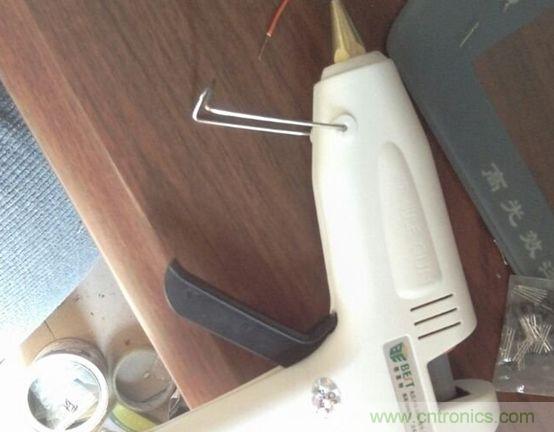

我用的是一些拆機手電筒燈板，上面有若干LED ，若干電阻 ，我的做法是：把LED燈板并聯起來，用熱熔膠槍焊接起來。

之后面制作人體感應模塊。這是上面介紹的兩個元件 ，三極管整流二極管。

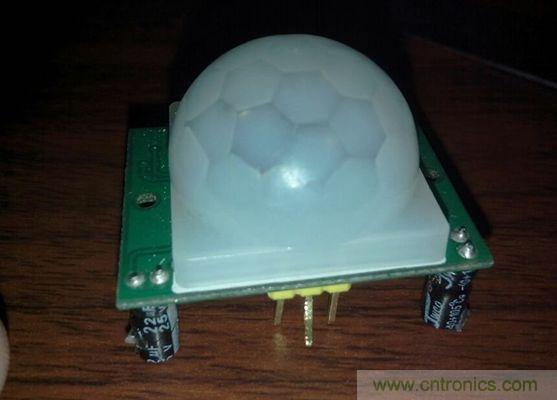

這是人體感應模塊。

[page]

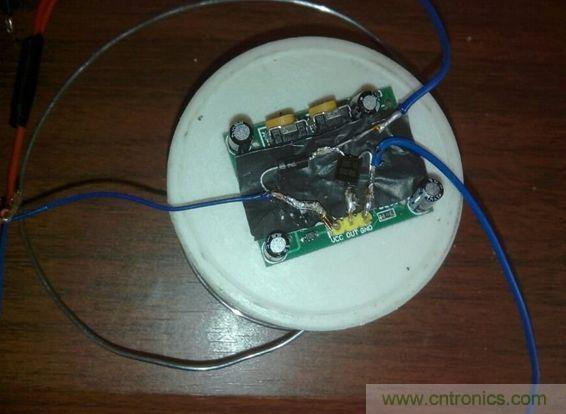

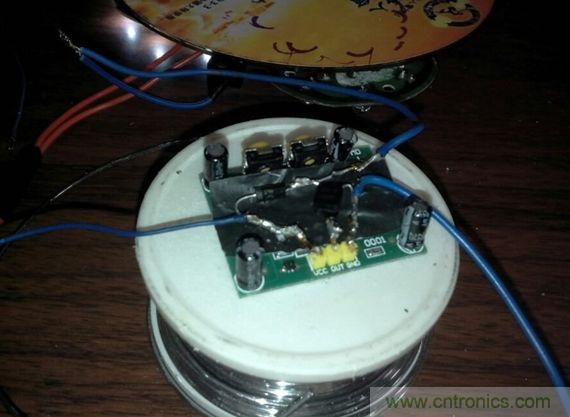

我焊接起來了，請看圖，焊工不好請見諒啊.

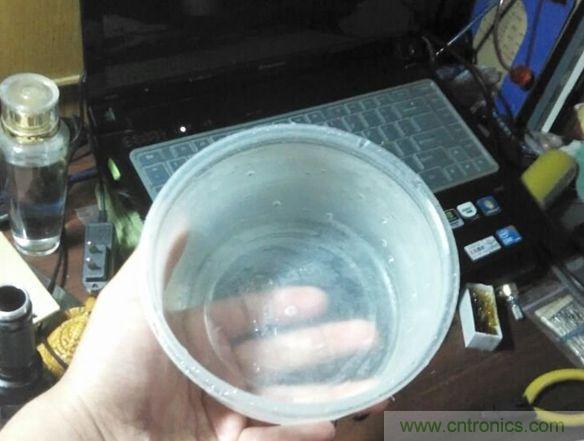

 LED柔光罩尋找了好多材料，最后決定使用一個不用的微波爐塑料碗，碗口正好和關盤大小一樣，這個效果是我用砂紙磨砂了的效果。

[page]

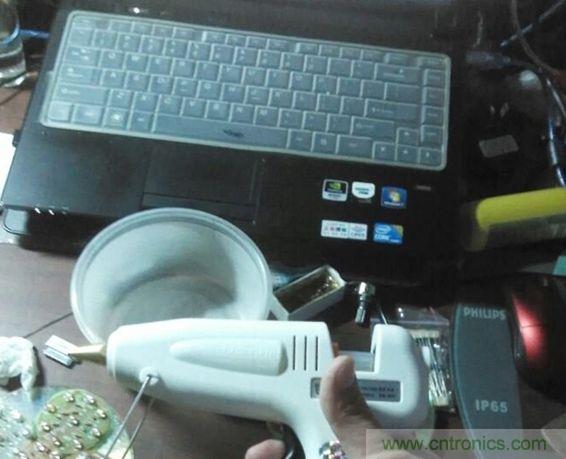

還是用熱膠槍把光盤和碗粘結。

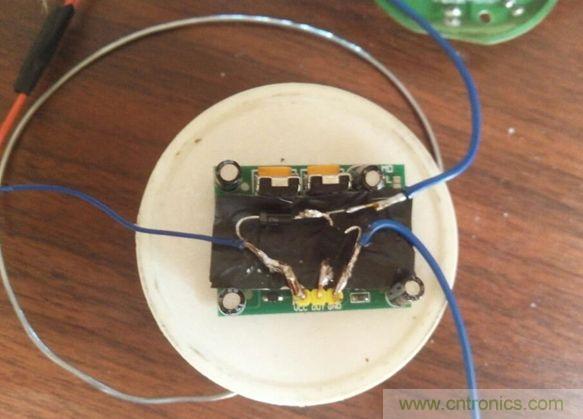

這個是人體感應模塊的接線柱共用了一根線 。

[page]

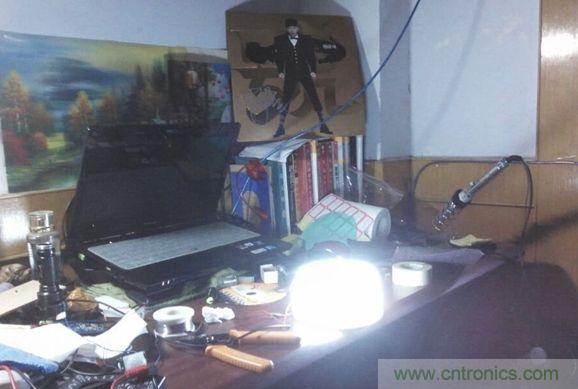

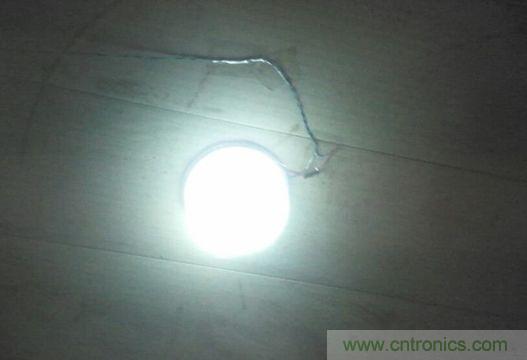

這下終于點亮了，亮度還可以，燈光挺柔和。正在測試LED 以及三極管發熱。測試亮了2小時，燈是不熱的，但是三極管有點熱，我加上了散熱鋁片，硅脂。過程沒有拍攝，散熱片加硅脂 壓在三極管上面，之后我用熱熔槍粘住了散熱鋁片和三極管。非常牢固。手都掰不下來。三極管散熱的問題解決了。

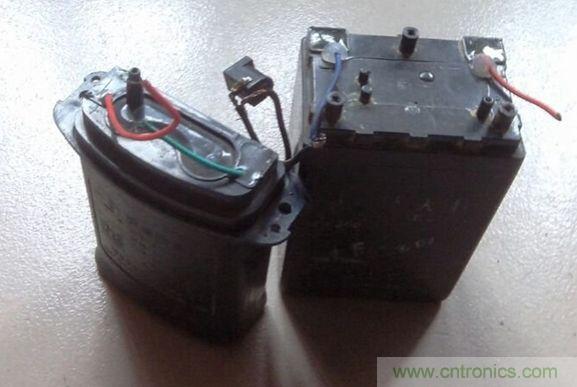

這是兩塊鉛酸電池，用直接給led燈供電，或者用手機5v充電器 給LED供電?，F(xiàn)在就是沒有太陽能電池板，如果有的話，太陽能直接給鉛酸電池供電。

放在了樓頂上，像一個夜明珠。

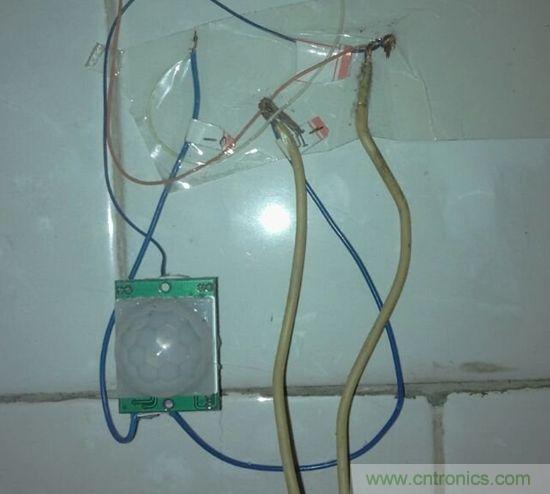

接線使用的情景：標記了正負極看著亂。

這個小制作上手非常容易，解決了開關的問題，也解決了進門黑暗的情況。價錢便宜。

LED燈都是朋友給我的。鉛酸電池是撿的，還能用，加了稀硫酸。

感應模塊4元，三極管0.3 元   二極管0.2元。熱熔膠0.1元  導線是不用的usb線制作的 。制作上省錢，使用上也比較省錢。每個LED燈是 3.3v，20毫安，一共用了40個 LED  ，電路損耗也非常少，模塊的工作電流很少，能長期使用。
