在通常的直流值流轉換器應用中，控制電路采用由一只電感和一只電容構成的功率級，并通過一個電阻分壓網絡的反饋生成一個經調節的恒定電壓，從而通過電阻分壓器得到一個恒定電流。用一只LED替代反饋分壓網絡中的上方電阻． 即可用一個經調節的恒流馬驅動LED了，流經LED的電流等于直流，直流轉換器的基準電壓除以接地的下方電阻值。

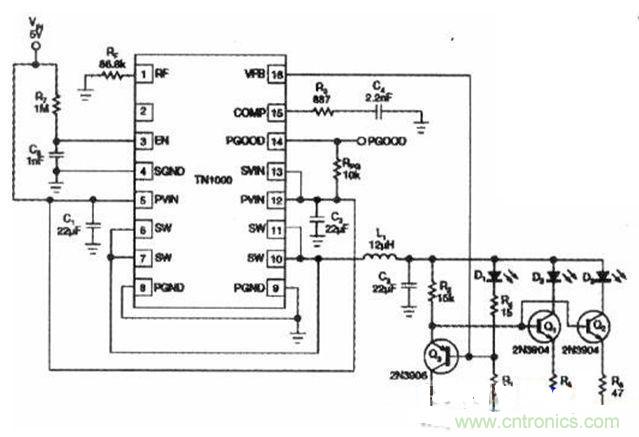

雖然這種方法能很好地用于單LED通道， 但它不能用于驅動多個并聯LED通道，因?yàn)椴黄ヅ涞腖ED壓降會在某個LED通道上消耗掉大多數電流，于是，只能點亮一個LED通道。采用附圖中的電路， 只用一只直流，直流轉換器就可以驅動多個并聯LED通道，它采用增加一個簡單電流鏡的方法，為每個LED通道產生出需要的恒流。

附圖中使用的集成電路是TN1000，它是來自Tech，nor半導體公司的lOOmA電流模式步進降壓直流／直流轉換器。步進升壓級包括了一只12μH電感和一只22μF電容。D1的第一個LED通道驅動電流調節在17mA，它等于集成電路的 0.8V基準電壓除以R1。C3上的電壓被調節到需要支持D1和R4上電壓以及R1上為0.8V的某個電壓值。

射極跟隨器Q3驅動Q1和Q2的基極，鏡像 D1的電流為17mA。射極跟隨器Q1和Q2的VBE壓降接近并補償了Q3的VBE壓降，因此R5和R6上的電壓也是一個恒定的0.8V，而D2和D3由 一個恒定17mA驅動。R4設置為讓C3上的電壓足夠高，使Ql和Q2不會飽和。R4值應設定為使C3上的電壓可以支持最高LED電壓與約255mV之 和，以他Q1和Q2遠離飽和區。
