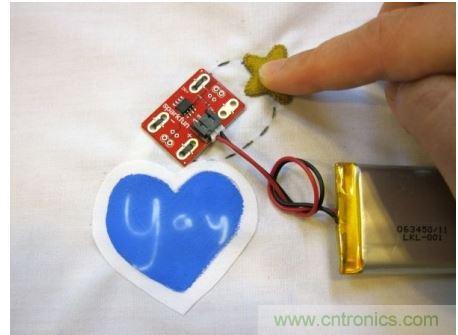

本文利用熱致變色的顏料(加熱時會改變顏色)和鋼質導線(短路時用于加熱顏料),制作出“電”致變色電路。當你按下絨布按鈕時,你的變色電路將導通,在熱致變色顏料中將出現你設計的圖案。下面是最后完成的樣子:
需要的材料
需要的材料

制作材料:

● 剪刀

● 絨布(用于制作按鈕)

● 線

● 薄布料,用于繪制你的變色設計圖案(絎縫工藝很管用)

● 布彩顏料

● 顏料刷紙盤(用于在布料膠上混合顏料)

● 針套件

● 聚合物鋰離子電池-850mAh

● MOSFET電源控制器

● 導線繞線筒-30英尺(不銹鋼)

● 熱致變色顏料-寶石藍(20克)
[page]

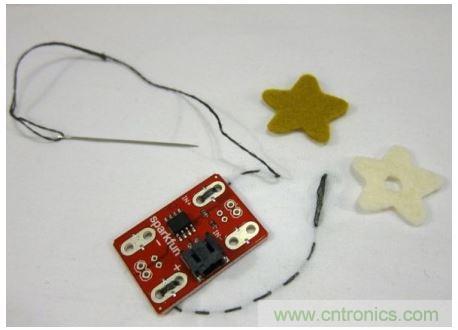

制作柔軟的電路按鈕

在這個部分,你將使用導線和絨布制作自己的按鈕。當你按壓絨布時,按鈕內的兩段導線將接觸在一起,從而使電路導通。

先剪一塊絨布用于按鈕的上部,再剪一塊絨布用于按鈕的里面。將里面那塊絨布剪一個小洞(當按鈕按下時,導線將通過這個洞進行接觸)。

使用導線從MOSFET電源控制器的In+端縫制到擺放按鈕位置的一側。再用第二段導線從In-端縫制到按鈕位置的底部。為了保證牢固的安全連接,穿過電路板通孔時多縫合幾次,確??p合牢固。注意兩根線不能接觸。提示:不要使用你喜愛的縫紉剪去剪導線,它是鋼性導線,會弄鈍剪刀。
“電”致變色電路
用一根線在按鈕下方的布料上做一個長的針腳。在這個針腳上來回縫制三次,然后在背面將線打上結,剪掉任何松線頭。
“電”致變色電路
將絨布按鈕里面一塊放在長針腳上面。將剩余的導線跨過絨布按鈕里面一塊進行縫制,使兩根導線相互垂直。然后通過縫合使導線跨越洞的頂部,并通過絨布與底下的導線分隔開來。一旦你縫制到按鈕的反面,記得在背面給線打個結,并剪掉松線頭。確保兩根導線沒有接觸。
[page]
細調你的按鈕

這是實驗性質的制作方式,因此需要精細地調整才能得到一個功能正常的按鈕。在操作電路的任何時候都要確保撥掉了電池。

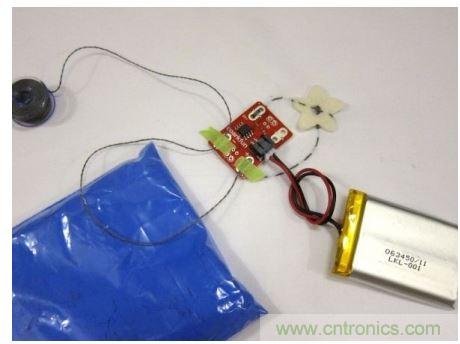

在電源控制器的Out+和Out-之間用膠帶粘一段4英寸長的導線。確保導線平放在通孔的金屬部分,并用膠帶牢牢固定。
“電”致變色電路

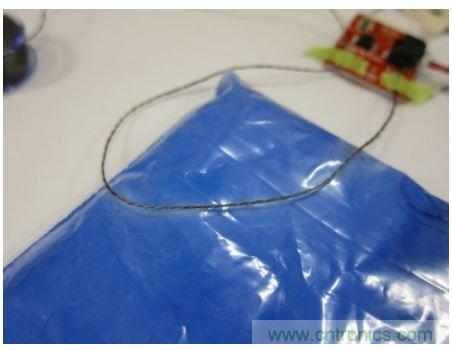

先要確保按鈕可以斷開。插入電池,觀察導線是否變熱,并使熱致變色粉末變成白色。你可能需要用手指將導線按壓在粉袋上,確保導線足夠靠近粉末,以便加熱粉末。
“電”致變色電路

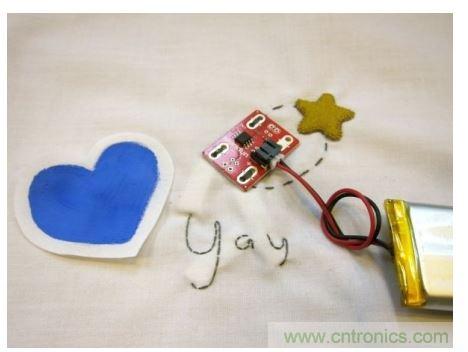

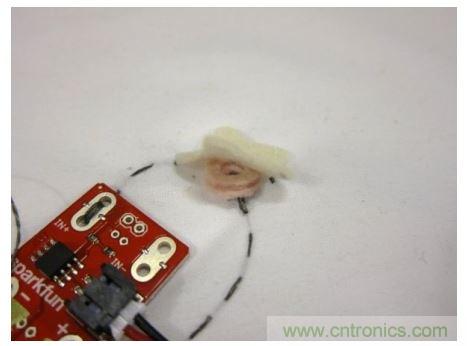

如果顏色變成白色,馬上撥掉電池。這意味著按鈕的上部導線太靠近底部導線(在你按壓按鈕之前電路就通了!)。剪一小圈絨布,將它塞到按鈕絨布下面。
“電”致變色電路
重復上述過程,直到導線不再發熱并使熱致變色顏料發白(我緊張地在按鈕下方加了兩圈絨布)。

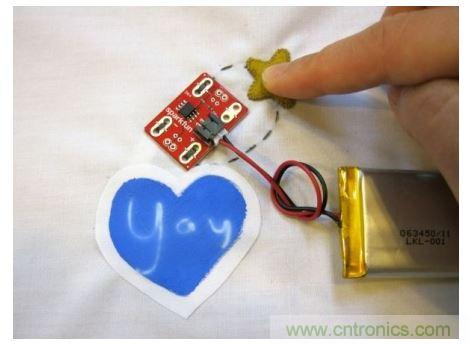

接下來要確保你的按鈕可以導通。接入電池,將上面那塊絨布放在按鈕上。然后按下按鈕,確保導線在發熱,并使顏料變白。如果導線沒有發熱,調整絨布按鈕中的洞,將絨布圈弄大一點。然后嘗試再次按下按鈕。一定要有耐心,你可能需要調整和測試好幾次。重復這一過程直到你的按鈕可以正常地通斷。

按鈕功能正常了?太棒了!用普通線將所有絨布?jí)K縫合起來。小心不要戳穿導線。按鈕要多試幾次。如果不能正常通斷,可能需要重新縫合,并排除故障。
[page]

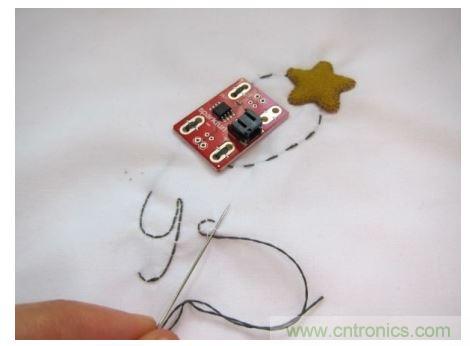

縫合你的設計圖案

在你想要改變?cè)O(shè)計圖案顏色的地方縫合導線。你可以使用最短2英寸、最長6英寸的這種特制鋼質導線。小于2英寸會使電池過熱,超過6英寸可能熱度不足以使顏料變色。

提示:在將導線縫合到Out-之后,我切斷了導線,因此導線長為9英寸。當剩下只有三英寸時,我將導線縫合到Out+。
“電”致變色電路
從Out-處縫合連線開始,在穿過通孔時多縫合幾次。為了安全,針腳一定要牢固。

如果你想在電路板和設計之間留出一些空間,將導線拉到布料的背面,然后在稍遠離電路板的地方開始縫制。如果你需要更多一些的絕緣,防止這部分導線加熱熱致變色顏料,你可以在導線和布料之間粘一些絨布。
“電”致變色電路
通過每隔1/8英寸的一些布料線,你可以縫制具有倒置且不可見針腳的設計圖案。這樣可以使導線大部分位于布料上面,方便加熱顏料。

最后在Out+處縫制連線,并在通孔處多縫合幾次。
[page]
將熱致變色顏料與你的繪畫作品混合在一起,然后在薄布上繪制你的設計。將你的熱致變色設計放在你縫制的導線設計上面。將導線設計平放在熱致變色設計上面很重要,這樣便于均勻的加熱。你可以用布膠粘合你的設計,也可以很小心的縫制它們,確保它們接觸均勻。
“電”致變色電路
“電”致變色電路
至此試驗結束!這只是熱致變色顏料的大量應用之一。它是利用熱反應原理繪制從晚禮服到手指甲等各種圖案的一種出色方法。
