根據Strategies Unlimited的最新LED年度報告，2013年照明領域LED的全球銷售額為44億美元，（LED全球市場： 2014年市場回顧和預測）。 按2013年到2018年27.5 %的年增長率預測，到2018年銷售額有望達到149億美元。巨大且不斷增長的市場潛力要求LED驅動器提高效能（效能是每瓦流明數的比率）、降低成本和 延長工作壽命。

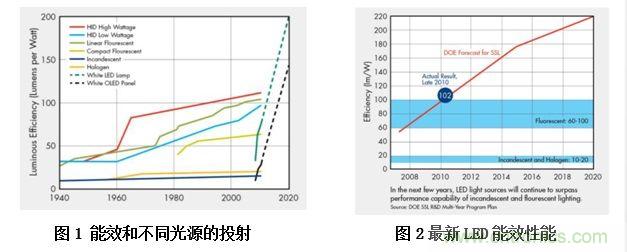

美國 能源部(DOE)預測高亮度LED的潛力會超越迄今的傳統技術。圖 1和圖 2所示為能效提高的趨勢。能效的分母為輸入功率，而輸入功率和將能量傳遞給LED燈串的效率與LED驅動器解決方案相關。單一驅動器拓?fù)浣Y(jié)構在整個 LED 功率范圍內不是最佳結構，但可以考慮以最少的拓?fù)鋪頋M足全部 LED 驅動器開發的需求。

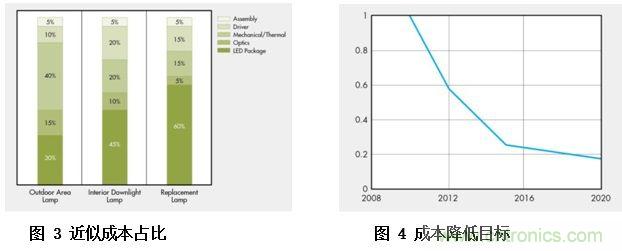

LED驅動器的另一常見設計約束是成本。DOE的目前近似成本如圖 3所示；驅動器占總制造成本的10%到20%。無論性能如何提高，總成本目標是最終用戶接受LED照明解決方案的最大障礙。DOE的2011固態照明市場 講座中建議的成本目標如圖4所示，幾乎是每四年減少50%。

工作壽命與LED驅動器本身的可靠性有關。影響可靠性的因素有元件數量、所用元件類型，以及LED驅動器中的溫度或者散熱情況?？煽啃钥墒褂貌考?jì) 數方法來計算，目標是減少驅動器中使用的元件。可靠性還受工作溫度的影響；因此，減少與LED驅動器元件相關的功率損失以及拓?fù)淇刂品椒ㄅc散熱設計一樣重 要。發展趨勢是省去電解電容和光隔離器等元件，并將功能集成到半導體控制芯片中。

下面，我們將討論LED驅動器標準和機構要求。
[page]
LED驅動器標準和機構要求

用于規范LED驅動器產品的標準和機構有許多，自愿和強制性方案都有。

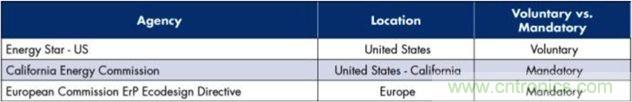

表1為關于照明的幾個機構的示例。


該列表應包括 FCC 要求 47 CFR的 第 15 部分，A 類和 B 類，諧波發射限值 ANSI C82.77-2002 或 IEC 61000-3-2，UL 8750 安全標準或 IEC 60650 第 1 部分，線路瞬態保護 IEEE C62.41.1991，A 類或 A 類可聞噪聲。 LM-80： 用于確定 LED 及 LED 模塊（而非光源）的流明維持率的指定程序。 LM79：用于測量發光效能的指定程序。 TM-21：用于確定期望使用壽命的指定方法。 最后，但并非最不重要的一點是，用于 LED 器件陣列或系統的NEMA SSL 1電子驅動器。

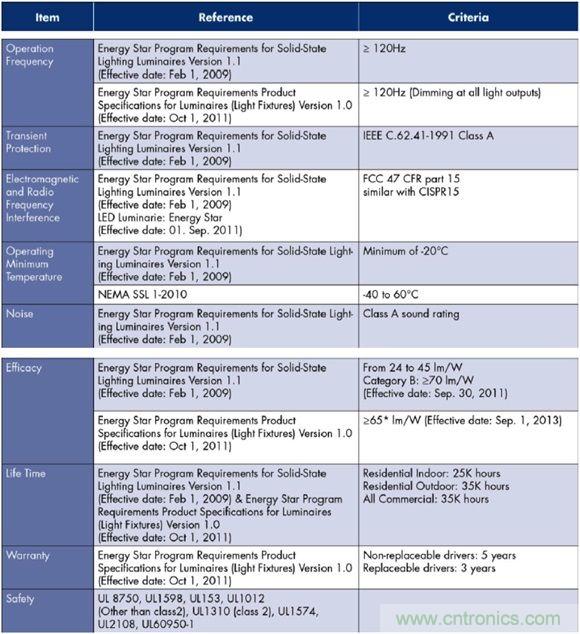

適用標準的清單較長，同時”能源之星”方案要求的審查突出了許多 LED 驅動器設計要求，如 表 2 所示。 所列項目都集中于 LED 驅動器，而不一定是燈泡或燈具。


闡明了標準和要求后，現在我們可以開始考慮驅動器設計事宜了。 下面我們將談?wù)勛畛Ｓ肔ED燈具型號中的兩種（MR11和MR16）的驅動器設計。

MR11/16 LED驅動設計

在當今低功率LED照明趨勢的解決方案系列的第二部分中，我們列舉了設計師需要參考的各種規范和行業標準，以便了解任何既定項目中關于LED驅動減少功耗、功率因數校正和低THD的設計限制。除了相關規范和標準，還需考慮很多其它可能影響設計的因素。包括：

●開發周期和設計復雜性

●效率和效能

●工作溫度

●無閃爍和無閃光

●恒流輸出容差

●供應商選擇與整合

●驅動器的成本、可靠性和使用壽命

●保護功能—— 過壓保護(OVP)、過流保護(OCP)、過溫保護(OTP)、短路LED、開路LED

●有限的印刷電路板 (PCB) 空間或體積（高度）限制

●找到滿足輸入和輸出電壓-電流參數、散熱設計、安全法規和保護需求的電源拓?fù)?br />
●調光及調光范圍（切相調光器要求、調光比、浪涌電流限制、阻尼電路、泄放電路等）

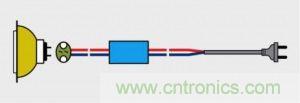

MR11和MR16（MR表示“多面反射鏡”外罩）燈泡通常是鹵素?zé)簦Ｒ婎愋偷念~定值有20W、35W和50W。典型的現有鹵素?zé)粼O(shè)計如圖5所示。


輸入電壓可以是 DC 12V 或 24V 或直接插入到 120V 或 230V AC 電源。12V或24V電壓也可來自簡單變壓器，后者接受電網AC電壓并輸出12V/24V AC輸入至燈具插座。LED 替代產品需要恒流控制。4W led MR燈相當于20W鹵素?zé)粼O(shè)計。某些型號具有調光特性，同時調光的目的是為增加可用性。
[page]
MR11/16 燈 LED 驅動設計挑戰

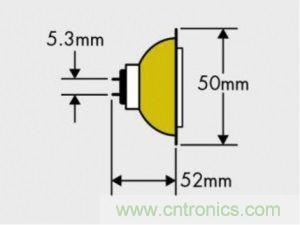

MR11/16設計的最大難題在于缺乏燈架、燈泡形狀、功率因數、總諧波失真要求的標準（能源之星要求在>5W時LED照明產品≥0.9，集成燈具≥0.7），同時系統功效低。必須考慮燈的尺寸來設計LED驅動器的小巧空間，因?yàn)轵?qū)動器必須容納在圖6的燈具內。

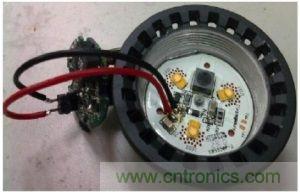

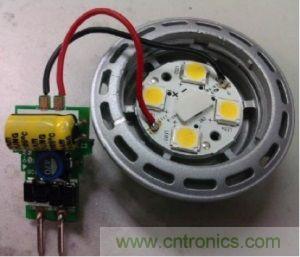

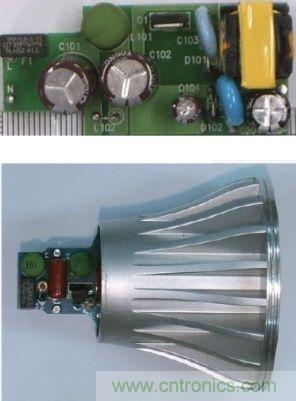

有兩種印刷電路板外觀形狀。圖6所示產品是圓形的，以適應LED模組的背面形狀。圓形直徑應小于 30 毫米，較高的元件位于距中心接頭 5 毫米范圍內。圖7所示產品是垂直的；必須小于30 x 20 666mm。

MR11/16飛兆半導體公司解決方案

合適的LED驅動器拓?fù)淇梢詫?shí)現最佳成本解決方案。如果7輸入電壓為 12V 或 24V DC，可選擇升壓或降壓拓?fù)浣Y(jié)構作為 LED 驅動器 DC-DC 拓?fù)浣Y(jié)構。如果 LED 8燈串的總正向電壓高于整流輸入電壓，則使用升壓拓?fù)浣Y(jié)構。否則，使用降壓拓?fù)浣Y(jié)構。DC-DC 功率級效率較高。一般情況下，該功率可高達 90%。然而，鎮流器變壓器效率很差。鎮流器變壓器不是開關模式電源(SMPS)，而是將110V/220Vac轉換為12V/24Vac的變壓器。雖然 DC-DC 功率級效率高，但 AC-DC 變壓器及 DC-DC 拓?fù)浣Y(jié)構的系統總效率較低。

對于 MR LED 燈驅動器，需要解決系統效率低、功率因數校正和總體諧波失真要求，以適合有限的小型印刷電路板空間。目前使用 AC-DC 變壓器加 DC-DC 拓?fù)浣Y(jié)構的解決方案是當前已經安裝的結構： 鹵素?zé)舨遄玩?zhèn)流器變壓器。這可以節省安裝投資成本，但會犧牲電力效率。這種基礎設施將被更有效的結構所取代。制造商也開始將 AC-DC MR 燈推向市場。

AC-DC MR 燈把 LED 驅動器集成到燈殼體，而不需要鎮流器變壓器。在此結構中，總功率效率可能達到 80% 以上。一般情況下，既將 AC-DC LED 驅動電路板構建到小的燈殼體內，又同時滿足應用場景的功率因數和總體諧波失真要求并非易事。還有一種首選方法，就是不使用壽命時間小于其他半導體元件或無 源電氣元件（如電阻、陶瓷電容器和電感器）的電解電容器。AC-DC MR 型 LED 燈的設計是一個新的設計挑戰。

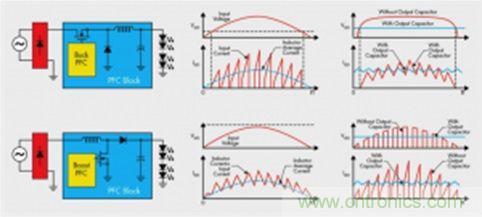

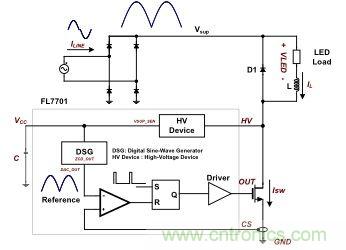

Fairchild建議采用新的LED驅動器來解決AC-DC問題；如圖9所示的FL7701。它是“智能”非隔離PFC降壓LED驅動器解決方案。利用直接AC線路輸入電壓，可能獲得適應MR燈具的較小PCB外形。此LED驅動設備避免了常用于輸入、輸出和IC Vcc電 壓的電解電容。省去電解電容可延長產品壽命并減少印刷電路板空間，同時降低材料清單成本。使用幾個外部元件便可滿足功率因數 (PF) 和總體諧波失真要求，同時實現 80% 以上的效率。相對于升壓設計，降壓拓?fù)浣Y(jié)構還具有恒定輸出電流（降低紋波電流）的優勢，因?yàn)殡姼衅髋c輸出串聯放置，即降壓拓?fù)浣Y(jié)構看起來像是 LED 負載的恒定電流源。升壓拓?fù)浣Y(jié)構的輸出電流是不連續的，除非使用輸出電容來過濾紋波電流。波形比較如圖 10所示。

[page]

A19、E14/17、E26/27 球泡燈LED 驅動器設計

我們已經討論了 MR11/16 燈 LED 驅動器設計的難題?，F(xiàn)在，我們來看看 A19、E14/17、E26/27 球泡燈 LED 驅動器的設計。

某些燈泡類型稱為“螺口燈頭”和“蠟燭燈”。大多數是用 CFL 或 LED 替代的白熾燈，贏得了大多數應用需求。

A19、E14/17、E26/27 螺口燈泡結構

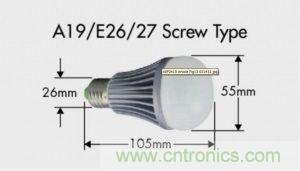

輸入電壓直接來自交流電源，插座類型為： E14/17（蠟燭型）、A19/E26/27（螺口式）（對于蠟燭型燈，額定功率為1~5W；對于白熾燈替換，額定功率為 4~17W。） 外形尺寸如圖11和圖12所示。


A19、E14/17、E26/27 螺口燈泡 LED 驅動器設計挑戰

對于蠟燭型燈，該 LED 驅動器的設計挑戰是小型印刷電路板空間。該印刷電路板空間小于 MR 燈空間，并工作于 AC 輸入電壓電源。采用 LED 驅動器設計來替換白熾燈，其印刷電路板空間比蠟燭型燈或 MR 型燈大，額定功率也較大，因此 LED 驅動器也較大。印刷電路板空間受到限制，類似于蠟燭型燈。對于螺口燈泡設計，功率因數和總體諧波失真幾乎是強制性要求，還有額外的調光器操作要求。

對于具有燈座側拋物線形狀的E26/27 燈泡，印刷電路板的外形尺寸為燈座側： 20 毫米；LED 模組側： 35 毫米；寬度： 70 毫米（參見圖 13）。


效率需大于75%。調光器的設計要求包括與各種保持電流兼容、在大范圍的光振幅內呈線性方式工作、以及無閃爍。

A19、E14/17、E26/27 螺口燈泡Fairchild解決方案

在安全性方面，隔離型驅動器為首選。在該功率范圍內，首選的 LED 驅動器解決方案是反激式拓?fù)浣Y(jié)構。對于蠟燭型燈，功率因數和總體諧波失真雖然是低功率應用，但仍為強制性要求。很多設計人員使用單級反激式解決方案。單級 功率因數校正反激式拓?fù)浣Y(jié)構減少了印刷電路板的尺寸，因?yàn)樗墒∪ゴ篌w積輸入電解電容器。使用單級初級端調節(PSR)反激式解決方案可進一步減少元件數 量。憑借其低材料清單 (BOM) 成本、隔離特性、功率因數校正及寬泛的輸入電壓范圍，PFC PSR 反激拓?fù)溆型蔀槭走x的 LED 驅動器拓?fù)浣Y(jié)構。

在 PSR 拓?fù)渲校瑹o需次級端反饋，因此無需光隔離器、誤差放大器（如 TL431），以及補償和偏置電阻和電容。圖 14 顯示簡易 PSR 原理圖。

[page]
初級端調節反激式拓?fù)浣Y(jié)構的優點包括：

●單級解決方案限制了元件數量并最終適合較小的設計空間。

●FL103 50kHz 的工作開關頻率有助于反激式磁性變壓器適合體積受限的應用。

●具有 FSEZ1317 的集成式 MOSFET 減少了元件數量，從而節省了額外的印刷電路板空間。

●初級端調節拓?fù)浣Y(jié)構中元件減少有助于應對降低成本的壓力。

●無需次級反饋電路，這將立即減少元件數量并提高可靠性（省去光隔離器或 TL431）。

●Fairchild 的 PSR 拓?fù)浒?TRUECURRENT技術，業界領先的恒流性能 < ±3 %，提供始終如一的高質量光照射。

●解決方案已采用隔離方式。

●單級反激式拓?fù)浣Y(jié)構可滿足功率因數和總體諧波失真要求。

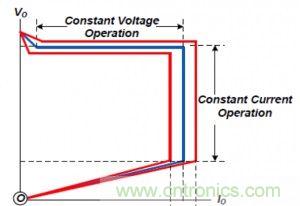

初級端調節反激式拓?fù)浣Y(jié)構工作于兩種模式：恒定電壓 (CV) 和恒定電流 (CC)。LED 驅動器應在恒流模式下運行，以便更好地控制 LED 燈串的照明亮度輸出。圖 15 顯示 PSR 調節反激的 I-V 特性。

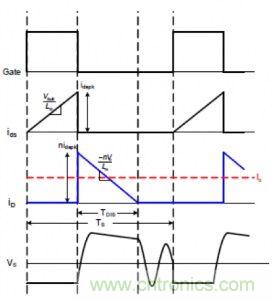

PSR最好采用非連續導通模式 (DCM)，因?yàn)榇四Ｊ街С指玫妮敵稣{(diào)節。典型的波形如 圖 16所示。


當工作在恒定電壓調節模式下時，在電感器電流放電時間 tDIS 期間，輸出電壓與二極管正向電壓降之和會反射回輔助繞組端。由于二極管正向電壓降隨電流減少而減少，輔助繞組電壓反映了二極管導通時間 tDIS結束時的輸出電壓。通過在二極管導通時間結束時對輔助繞組電壓進行采樣，可以獲得輸出電壓信息。

當工作于恒定電流調節模式下時，使用峰值漏極電流 IPEAK和電感器電流放電時間 tDIS 以估算出輸出電流，因?yàn)檩敵鲭娏髋c在穩定狀態下與二極管電流的平均值相同。采用 Fairchild 的 TRUECURRENT技術，恒流輸出可得到更準確地控制。

最后我們將討論P(yáng)AR16、20、30、38燈LED驅動器設計。

PAR16、20、30、38 燈 LED 驅動器設計

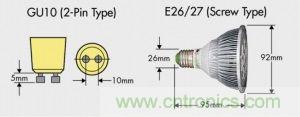

這是我們LED照明趨勢的最后一部分。在這一部分我們將談?wù)凱AR16、20、30、38 燈驅動器。這些燈型均為交流電壓輸入，額定功率在 4 W~20 W 之間，燈座為螺口型 E26/27 或 2 引腳型 GU10，如 圖 17所示。


因較大的燈體積，有了更多空間來容納 LED 驅動器解決方案。功率因數和低總體諧波失真仍為強制性要求。
[page]
PAR16、20、30、38 燈 LED 驅動器設計面臨的挑戰

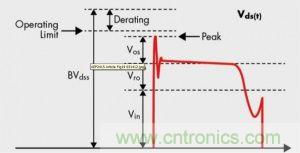

LED 驅動器設計人員可以選擇 PSR PFC 反激，即單級 PFC 反激。 然而，對于這種反激式驅動器，當這些LED 燈功率較大時可在通過 MOSFET上產生較高的 Vds,peak，因而需要 BVDss 額定值較高的 MOSFET 產品。 BVDss 額定值必須降額來適應高電壓尖峰。 圖18顯示電壓尖峰為Vds,peak = Vin+nVo+Vos之和。其中，nVo是反射的輸出電壓，也稱為 Vro。


緩沖器用于限制 Vos 峰值電壓尖峰，但會消耗能量，從而降低 LED 驅動器的效率：


PAR16、20、30、38 燈-Fairchild解決方案

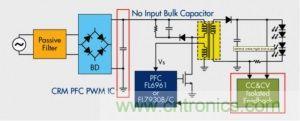

以前博客中介紹的 PSR PFC 解決方案對該 LED 驅動器拓?fù)浣Y(jié)構仍然是一個好的選擇。 然而，在某些設計中，另一個好的解決方案是具有 CRM PFC 功能的單級反激式控制 PWM IC。 其優點是設計復雜性低、效率良好。 與復雜的兩級方法解決方案相比，單級功率因數校正方案提供了高功率因數和低總諧波失真，且不需要輸入大容量電解電容。 圖 19 為單級功率因數校正的基本線路圖。

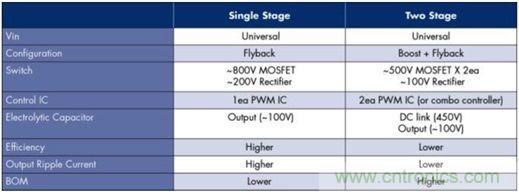

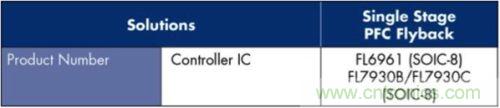

Fairchild 的解決方案如表4所示，單級反激式解決方案與兩級方法解決方案的比較如表5所示。


結語

本文回顧了低功率LED驅動器應用的發展趨勢和挑戰。雖然不同類型的LED燈存在差異，但不同類型燈使用的 LED 驅動器僅有少許不同的要求。 在一般情況下，基本要求相似： 低材料清單數量和成本、小尺寸印刷電路板、高效率、高功率因數、低總諧波失真。 Fairchild的解決方案包括 AC-DC 非隔離功率因數校正降壓拓?fù)浣Y(jié)構或單級功率因數校正初級端調節離線拓?fù)浣Y(jié)構，減少了對多個供應商和技術投入的需要。
